EGQ1-4 Griglie a maglia quadra con filtro

Immagine
Immagine

Descrizione

Griglie di ripresa aria a maglia quadra passo 13x13 mm in alluminio con l’inserimento di uno speciale profilo o controtelaio che permette l’alloggiamento di un filtro piano per polveri grossolane e fini.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.

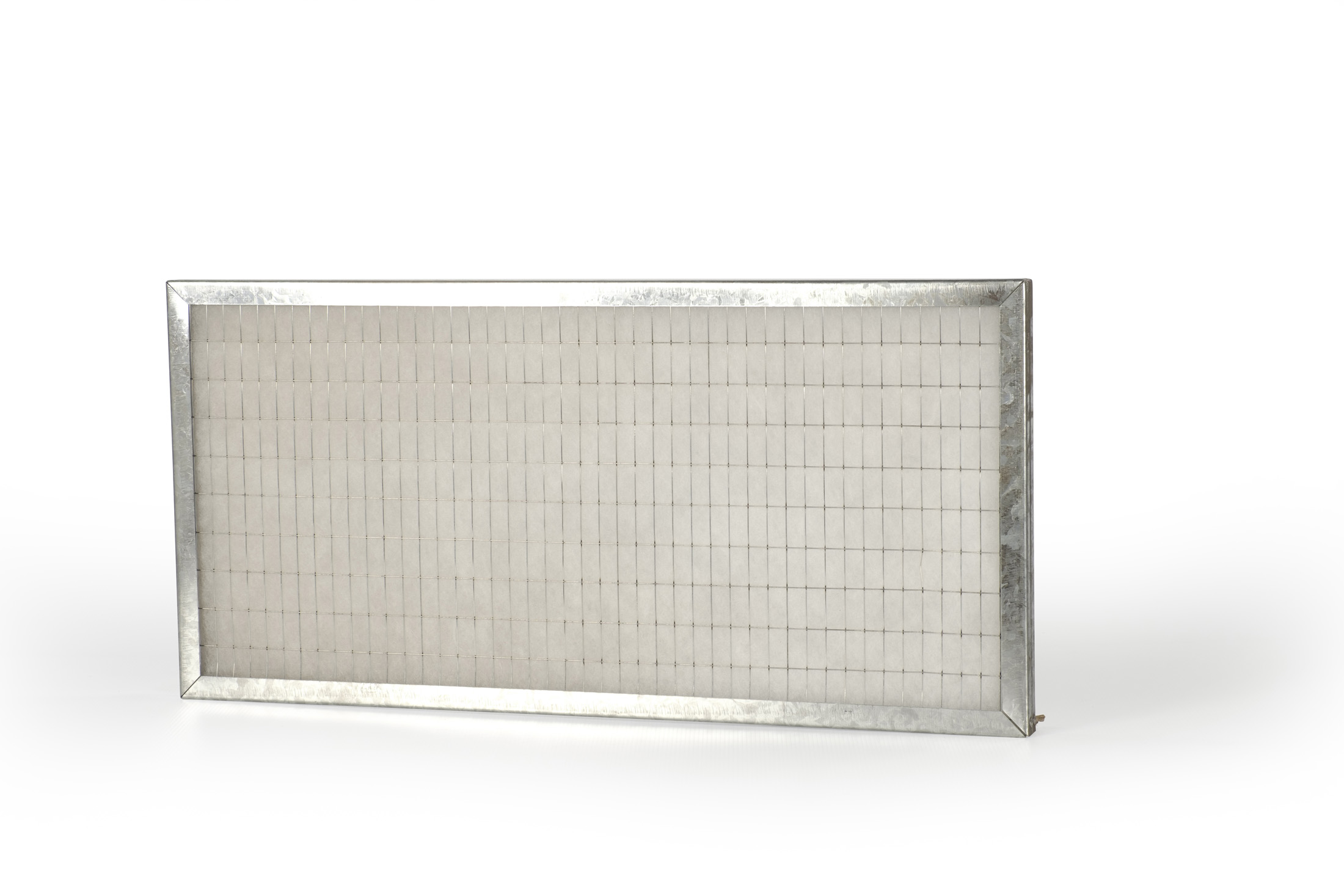

Filtro: classe COARSE (G2) spessore 12 mm.

Installazione

L'installazione viene eseguita mediante l’apertura delle apposite zanche presenti nel controtelaio o in alternativa fissando quest’ultimo al muro o al canale mediante viti.

EGQ1 - EGQ2: solo per installazione a parete, sconsigliata l'installazione a soffitto; chiusura mediante calamite.

EGQ3 - EGQ4: Chiusura con vite.


Impiego

Per la ripresa dell'aria.
L'aspetto gradevole e l'elevata sezione utile di passaggio la rendono particolarmente interessante negli impianti civili.
Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.

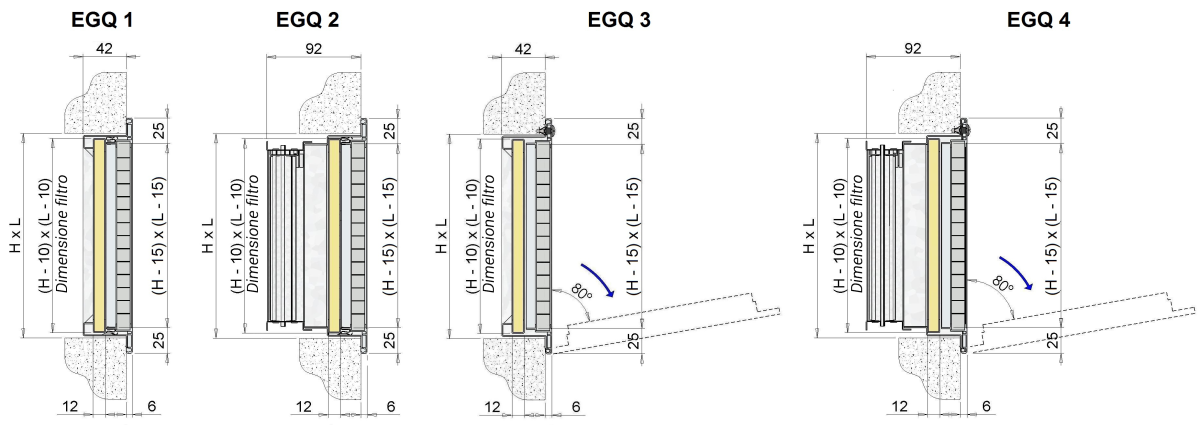

Modelli

EGQ1: griglia con filtro;
EGQ2: griglia con filtro e serranda;

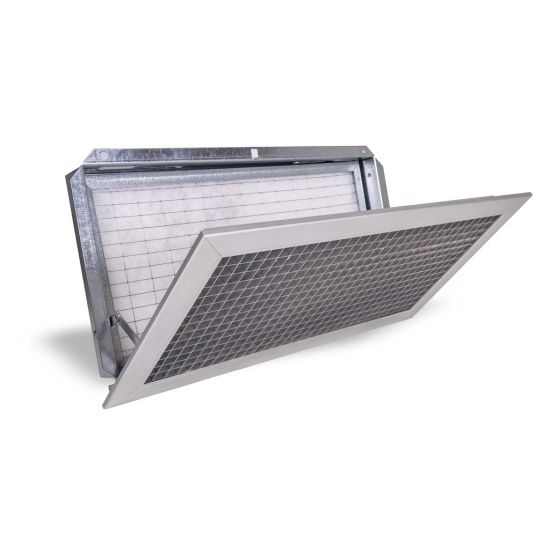

EGQ3: griglia con speciale controtelaio fissato con cerniere alla cornice che permette l'apertura di 80° per un'agevole manutenzione del filtro;
EGQ4: griglia con serranda e speciale controtelaio fissato con cerniere alla cornice che permette l'apertura di 80° per un'agevole manutenzione del filtro.

A richiesta

-Fissaggio con calamite o con pomelli (EGQ3 - EGQ4)

-Grigliato a maglia quadra 13x13 mm inclinata a 45°.

Sezione efficace

HL
2003004005006008001000
sezione efficace della griglia m2
2000,0300,0460,0580,0760,0920,1300,170
3000,0460,0700,0920,1260,1560,2060,258
4000,0580,0920,1300,1700,2100,2880,356
5000,0760,1300,1700,2050,2580,3640,450
6000,0920,1700,2100,2580,3280,4400,550
8000,1300,2100,2880,3640,4400,5800,720
10000,1700,2880,3560,4500,5500,7200,890

Dati di funzionamento

m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità

L: larghezza
H: altezza
Tutte le dimensioni sono espresse in mm.

Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.

HV
m/s		L
2003004005006008001000
Velocità frontale sul filtroportata m3/h
2001,5145235325415500680855
21953154305506709051140
3001,523538052066580510901380
2315505695885107514551840
4001,5325520715915111015051895
24306959551220148020052530
5001,54156659151165142019202420
255088512201550189025553225
6001,550080511101420172023302940
2670107514801890229031053920
8001,5680109015051920233031553980
2905145520102555310542055305
10001,5855137519002420294039805020
21140183525303225392053056695

Indice di rumorosità dB(A)

V
m/s		dB(A)
1,5<20
220/25

Perdita di carico (Pa)

V
m/s		Pa*
1,525/30
245/50

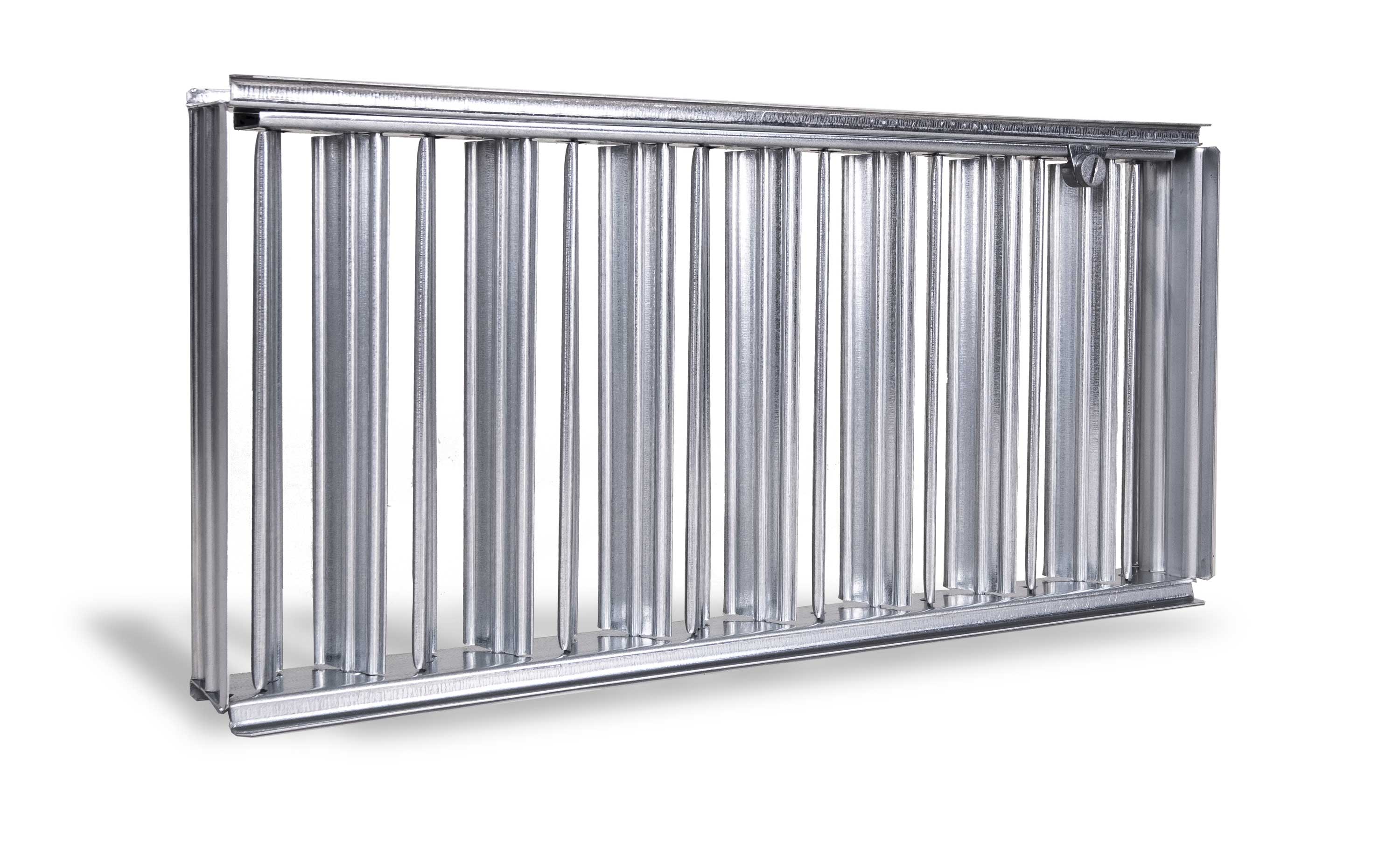

SC serranda di taratura

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Dimensioni massime L x H per costruzione in unico pezzo 1000 mm x 600 mm.

Plenum

Tutte le misure sono espresse in mm.

Modello
L1 x H1		stacco superiorestacco lateraleEFModello
L1 x H1		stacco superiorestacco lateraleEF
P1n° stacchiØ dP2n° stacchiØ dP1n° stacchiØ dP2n° stacchiØ d
200x200200119830011988012500x300200124835012488012
300x200200119830011988012600x300200219835022488012
400x200200119830011988012800x300200224835022488012
500x2002001198300119880121000x300200224835022488012
600x200200219830021988012400x400200129835012988012
800x200200219830021988012500x400200129835012988012
1000x200200219830021988012600x400200219835022488012
300x300200124835012488012800x400200229835022988012
400x3002001248350124880121000x400200229840022988012

Listino prezzi EGQ1

Nota: verniciato bianco RAL 9016 + 20%

a.r.: prezzo a richiesta

HL
2003004005006008001000
euroeuroeuroeuroeuroeuroeuro
20051,13 58,52 70,03 85,88 98,42 112,89 140,30
30058,86 70,03 85,88 98,42 112,89 142,81 177,48
40070,44 82,02 97,85 122,55 141,84 177,53 220,61
50085,37 95,95 120,61 143,77 172,72 200,48 250,60
60097,85 112,23 141,84 170,78 191,83 236,42 293,81
800112,89 147,74 182,24 209,39 236,92 284,63 353,71
1000140,30 184,65 227,83 260,19 296,18 353,71 442,15

Listino prezzi EGQ3

HL
2003004005006008001000
euroeuroeuroeuroeuroeuroeuro
20090,03 98,04 109,43 132,30 140,11 155,10 192,72
30098,04 110,07 133,08 139,29 155,10 187,01 233,76
400110,07 129,09 139,29 166,12 187,11 224,83 281,06
500133,08 138,06 156,72 190,12 220,14 250,69 313,39
600140,11 155,10 186,12 230,78 241,73 290,19 360,61
800155,10 195,14 232,14 260,16 292,19 342,21 425,26
1000192,72 242,50 288,49 323,29 363,11 425,26 531,58

Listino prezzi EGQ2 e EGQ4 a richiesta

Plenum

dimensionistacco superiorestacco laterale
EPZ plenum zincatoEPI plenum isolatoEPZ plenum zincatoEPI plenum isolato
L1xH1euroeuroeuroeuro
200x20034,24 47,08 37,85 51,92
300x20037,16 50,99 41,70 57,07
400x20040,12 54,95 45,50 62,18
500x20043,04 58,91 49,34 67,29
600x20059,99 78,09 71,98 92,00
800x20070,71 62,18 79,62 102,30
1000x20076,59 98,19 76,59 112,52
300x30041,20 56,14 49,27 67,06
400x30055,34 71,90 64,75 84,54
500x30058,72 76,43 69,44 90,88
600x30069,52 88,69 77,59 99,53
800x30084,97 112,40 99,72 132,19
1000x30091,73 121,47 109,14 144,80
400x40059,76 77,70 74,09 96,96
500x40063,60 82,78 79,70 104,45
600x40082,31 108,98 91,23 121,01
800x40099,26 128,97 115,32 150,49
1000x400117,67 153,18 142,65 186,69
