EGFR-PUSH Griglia forellinata con filtro e cornice interna da 15 mm
Descrizione

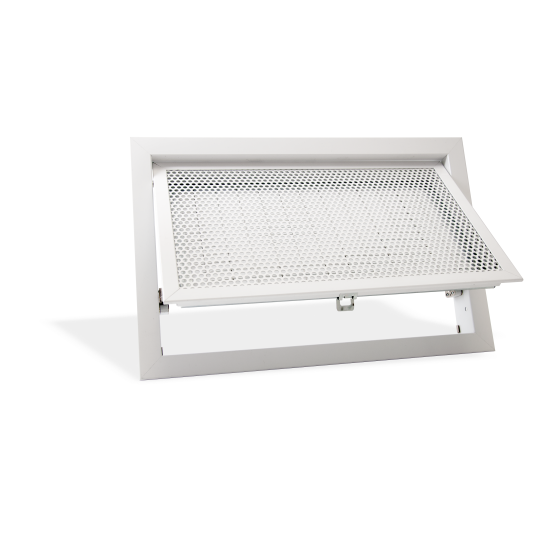

Griglia di ripresa dell’aria a pannello forellinato, con doppia cornice (interna da 15 mm) ad apertura a cerniere e sistema push-pull per l’agevole alloggiamento e la sostituzione del filtro.
Caratteristiche
Telaio perimetrale in alluminio.
Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL9016.
Installazione: in appoggio su struttura controsoffitto.
Filtro: classe COARSE (G2) spessore 10 mm.
Apertura / chiusura: con sistema push-pull.
La maglia forellinata è realizzata secondo le seguenti specifiche:
-fori tondi alternati a 60°;
-rapporto vuoto/pieno 46%;
-diametro dei fori 5mm;
-distanza tra i centri 7mm.
Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL9016.
Installazione: in appoggio su struttura controsoffitto.
Filtro: classe COARSE (G2) spessore 10 mm.
Apertura / chiusura: con sistema push-pull.
La maglia forellinata è realizzata secondo le seguenti specifiche:
-fori tondi alternati a 60°;
-rapporto vuoto/pieno 46%;
-diametro dei fori 5mm;
-distanza tra i centri 7mm.
Impiego
Griglia per la ripresa dell’aria in ambienti dove sia consigliata una prefiltrazione.
Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.
Perdita di carico iniziale inferiore a 40Pa con velocità di 1,5 m/s sul filtro.
A richiesta
Verniciatura colori RAL a scelta.
Dati di funzionamento
Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.
Tutte le misure sono espresse in mm
| Modello | dimensioni esterno cornice | sezione efficace del filtro | Velocità frontale sul filtro | portata aria |
| mm | m2 | m/s | m3/h | |
| EGFR-PUSH | 595x595 | 0,238 | 1,5 | 1285 |
| 2 | 1713 |
Indice di rumorosità dB(A)
| V m/s | dB(A) |
| 1,5 | <20 |
| 2 | 20/25 |
Perdita di carico (Pa)
| V m/s | Pa |
| 1,5 | 25/30 |
| 2 | 45/50 |
Plenum
| Modello L1 x H1 | stacco laterale | E | F | ||
| P2 | n° stacchi | Ø d | |||
| 560x560 | 300 | 1 | 250 | 80 | 12 |
Listino prezzi
| Modello | dimensioni esterno cornice | euro |
| mm | ||
| EGFR-PUSH | 595x595 | 148,02 |
Plenum
| dimensioni | stacco laterale | |
| EPZ plenum zincato | EPI plenum isolato | |
| L1xH1 | euro | euro |
| 560x560 | 91,11 | 123,09 |
