EGFF Griglie forellinate senza cornice

Immagine
Immagine

Descrizione

Griglie di mandata e ripresa dell'aria a pannello forellinato.

Caratteristiche

Telaio perimetrale in alluminio.
Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL 9016
Installazione: fissaggio con staffe.

La maglia forellinata è realizzata secondo le seguenti specifiche:
-fori tondi alternati a 60°;
- rapporto vuoto/pieno 46%;
- diametro dei fori 5mm;
- distanza tra i centri 7mm

Impiego

Per la ripresa dell'aria all'interno dei locali
Per installazione a filo per pareti in cartongesso con spessore 12,5 mm.
Per installazione a filo per pareti in muratura.
Per ripresa e mandati su mobili di ventilconvettori;

Accessori

SC serranda di taratura in acciaio zincato con alette a movimento contrapposto.

A richiesta

Verniciatura nei colori RAL a scelta;

Sezione efficace

HL
40050060080010001200
sezione efficace m²
750,0120,0150,0180,0240,0300,036
1000,0160,0210,0250,0330,0410,049
1250,0200,0250,0300,0400,0500,060
1500,0250,0310,0370,4900,0600,074
2000,0330,0410,0500,0670,0840,100
3000,0500,0640,0770,1030,1290,155
4000,0680,0860,1040,1390,1740,206

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata

L: larghezza
H: altezza
Tutte le misure sono espresse in mm.

HVk
m/s		L
40050060080010001200
portata m3/h
75286108130173216259
3130162194259324389
4173216259346432518
1002118148177236295354
3177221266354443531
4236295354472590708
1252144180216288360432
3216270324432540648
4288360432576720864
1502177221266354443531
3266332399531664797
43544435317088861063
2002238295360482605726
33564435407249071089
447559072096512101452
30023604615547429291115
3540691832111213931672
47209221109148318582229
4002490619749100112531486
37349291123150118792229
497912381498200225062972

Indice di rumorosità dB(A)

dB(A): indice di rumorosità

V
m/s		dB(A)
livello potenza sonora215/20
322/28
438/42

Perdita di carico (Pa)

Pa: perdite di carico in Pascal

V
m/s		Pa
perdite di carico218
340
470

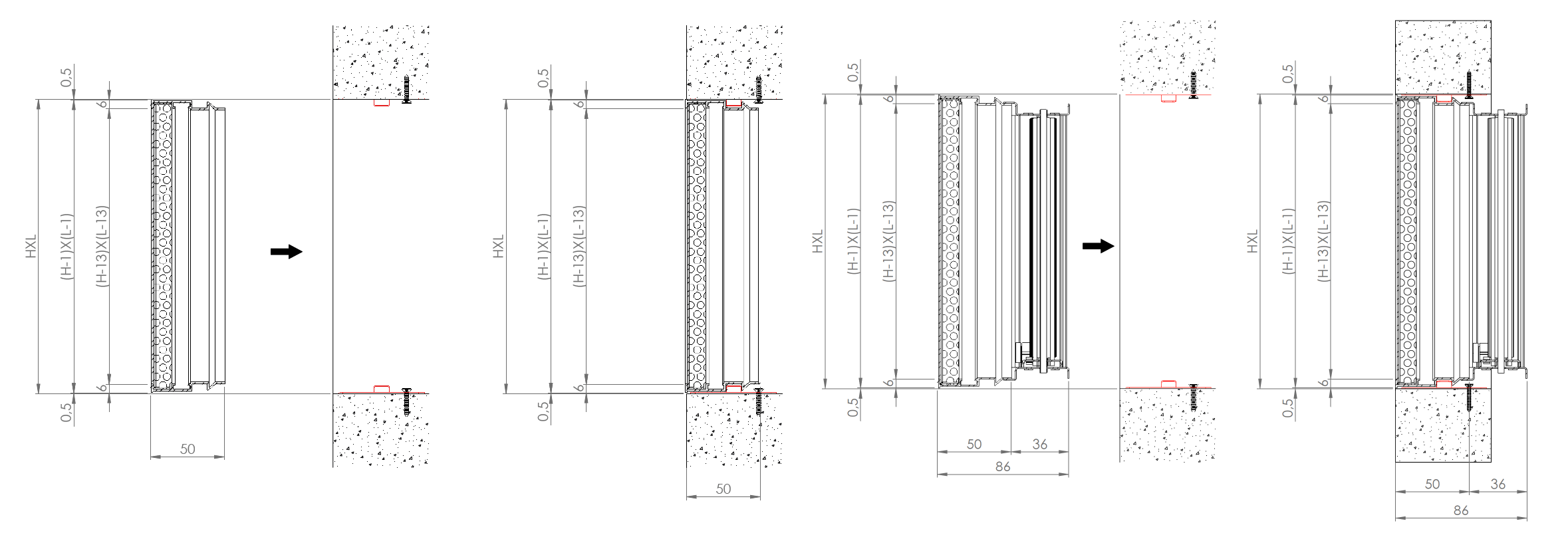

EGFF dimensioni con e senza serranda su muratura

Per l’installazione sono necessari il kit di fissaggio composto da 4 staffe fornite con l’articolo.
N.B. per l’installazione su parete in muratura non sono disponibili le altezze 75mm,100 mm.

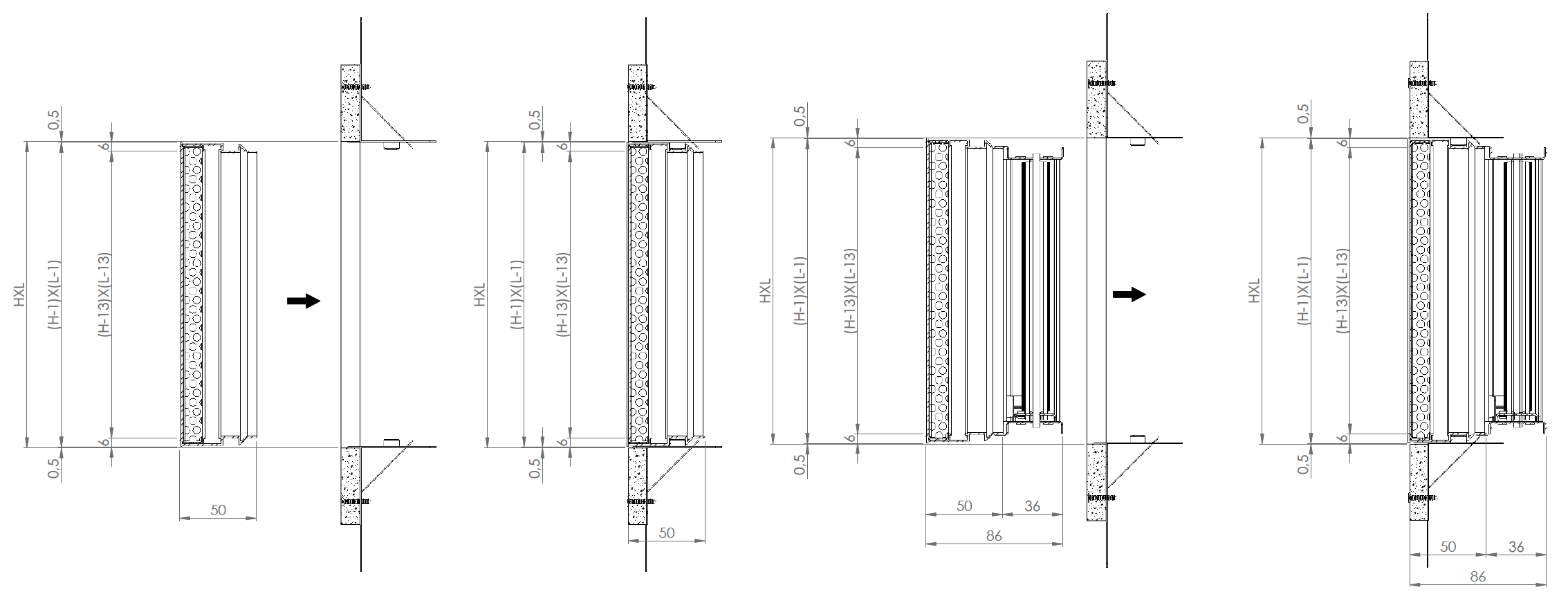

EGFF dimensioni con e senza serranda su cartongesso

SC serranda di taratura

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

Listino prezzi

dimensioni LxHEGFFSC serranda di taratura
euroeuro
400x75artDG38F0000017,21
500x75artDG38F0007020,54
600x75artDG38F0014023,50
800x75artDG38F0021029,54
1000x75artDG38F0028036,25
1200x75artDG38F0035047,00
400x100artDG38F0001017,21
500x100artDG38F0008020,54
600x100artDG38F0015023,50
800x100artDG38F0022029,54
1000x100artDG38F00290 36,25
1200x100artDG38F0036047,00
400x125artDG38F00020 19,86
500x125artDG38F00090 23,00
600x125artDG38F00160 26,21
800x125artDG38F00230 33,57
1000x125artDG38F00300 40,46
1200x125artDG38F0037052,42
400x150artDG38F00030 19,86
500x150artDG38F00100 23,00
600x150artDG38F00170 26,21
800x150artDG38F00240 33,57
1000x150artDG38F00310 40,46
1200x150artDG38F0038052,42
400x200artDG38F00040 24,57
500x200artDG38F00110 28,86
600x200artDG38F00180 33,25
800x200artDG38F00250 40,75
1000x200artDG38F00320 45,48
1200x200artDG38F0039066,50
400x300artDG38F0005034,39
500x300artDG38F00120 37,86
600x300artDG38F00190 41,39
800x300artDG38F00260 50,21
1000x300artDG38F00330 60,54
1200x300artDG38F0040082,78
400x400artDG38F0006039,39
500x400artDG38F0013047,57
600x400artDG38F0020051,14
800x400artDG38F00270 62,57
1000x400artDG38F00340 74,25
1200x400artDG38F00410102,28

Kit di fissaggio di ricambio

Per l’installazione è necessario il kit di fissaggio composto da 4 staffe.

DescrizioneEuro
Kit di fissaggioartKITF000010
