EGF-PUSH Griglia forellinata con filtro

Immagine
Immagine

Descrizione

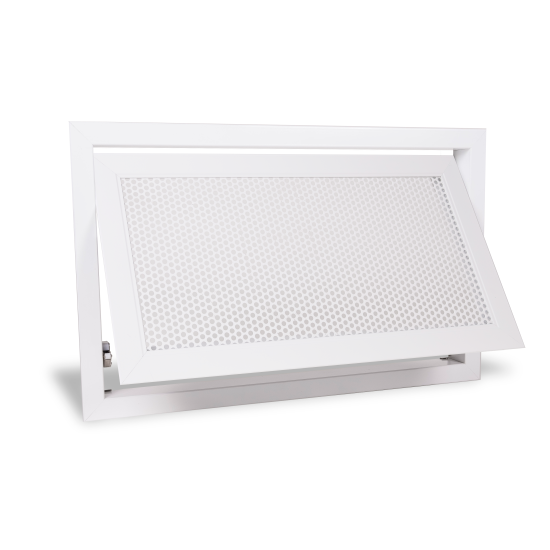

Griglia di ripresa dell’aria a pannello forellinato, con doppia cornice ad apertura a cerniere e sistema push-pull per l’agevole alloggiamento e la sostituzione del filtro.

Caratteristiche

Telaio perimetrale in alluminio.
Pannello in acciaio zincato.
Finitura: verniciatura colore bianco RAL9016.
Filtro: classe COARSE (G2) spessore 12 mm.
Apertura/chiusura: con sistema push-pull.

La maglia forellinata è realizzata secondo le seguenti specifiche:
-fori tondi alternati a 60°;
-rapporto vuoto/pieno 46%;
-diametro dei fori 5mm;
-distanza tra i centri 7mm.

Installazione

L'installazione viene eseguita fissando il telaio esterno della griglia al muro mediante viti.

Impiego

Griglia per la ripresa dell’aria in ambienti dove sia consigliata una prefiltrazione.
Perdita di carico iniziale inferiore a 40 Pa con velocità di 1,5 m/s sul filtro.

Accessori

- EPZ plenum zincato;
- EPI plenum isolato.

A richiesta

Chiusura con vite o con calamite.

Sezione efficace

L: larghezza
H: altezza
Tutte le misure sono espresse in mm

H L
2003004005006008001000
sezione efficace della griglia m2
2000,0080,0150,0210,0270,0330,0460,058
3000,0150,0250,0360,0470,0580,0790,101
4000,0210,0360,0520,0670,0820,1130,144
5000,0270,0470,0670,0870,1070,1470,187
6000,0330,0580,0820,1070,1320,1810,230

Dati di funzionamento

Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.

HV
m/s		L
2003004005006008001000
Velocità frontale sul filtroportata m3/h
2001,563121180238296413530
284162240317395551706
3001,51212343464585717951020
216231246161176110601360
4001,518034651267984511781510
2240461683905112715702014
5001,5238458679899111915602000
23176119051199149220802667
6001,52965718451119139419422491
239576111271492185825903321
8001,541379511782560194227073471
2551106015702080259036094629
10001,5530102015102000249134714452
2706136020142667332146295936

Indice di rumorosità dB(A)

V
m/s		dB(A)
1,5<20
220/25

Perdita di carico (Pa)

V
m/s		Pa
1,525/30
245/50

Plenum

Tutte le misure sono espresse in mm.

Modello
L1 x H1		stacco superiorestacco lateraleEFModello
L1 x H1		stacco superiorestacco lateraleEF
P1n° stacchiØ dP2n° stacchiØ dP1n° stacchiØ dP2n° stacchiØ d
200x200200119830011988012500x300200124835012488012
300x200200119830011988012600x300200219835022488012
400x200200119830011988012800x300200224835022488012
500x2002001198300119880121000x300200224835022488012
600x200200219830021988012400x400200129835012988012
800x200200219830021988012500x400200129835012988012
1000x200200219830021988012600x400200219835022488012
300x300200124835012488012800x400200229835022988012
400x3002001248350124880121000x400200229840022988012

Listino prezzi

HL
2003004005006007008009001000
euroeuroeuroeuroeuroeuroeuroeuroeuro
20091,10 94,79 102,36 104,84 107,39 111,09 115,92 122,20 125,89
30094,79 99,60 108,26 109,06 115,57 120,35 127,43 133,74 138,59
400102,36 108,26 112,65 120,57 124,27 132,19 141,04 150,67 160,35
500104,84 109,06 120,57 128,33 137,59 144,68 156,97 172,89 180,91
600107,39 115,57 124,27 137,59 148,04 161,31 174,64 189,33 204,07

Plenum

dimensionistacco superiorestacco laterale
EPZ plenum zincatoEPI plenum isolatoEPZ plenum zincatoEPI plenum isolato
L1xH1euroeuroeuroeuro
200x20034,24 47,08 37,85 51,92
300x20037,16 50,99 41,70 57,07
400x20040,12 54,95 45,50 62,18
500x20043,04 58,91 49,34 67,29
600x20059,99 78,09 71,98 92,00
800x20070,71 90,27 79,62 102,30
1000x20076,59 98,19 76,59 112,52
300x30041,20 56,14 49,27 67,06
400x30055,34 71,90 64,75 84,54
500x30058,72 76,43 69,44 90,88
600x30069,52 88,69 77,59 99,53
800x30084,97 112,40 99,72 132,19
1000x30091,73 121,47 109,14 144,80
400x40059,76 77,70 74,09 96,96
500x40063,60 82,78 79,70 104,45
600x40082,31 108,98 91,23 121,01
800x40099,26 128,97 115,32 150,49
1000x400117,67 153,18 142,65 186,69
