EGA50 Griglie di ripresa in alluminio passo 50 mm

Immagine
Immagine

Descrizione

Griglie di ripresa costruite in robusto profilo di alluminio.
Le alette fisse sono inclinate a 45° con passo 50 mm.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio con viti frontali. Per una maggiore flessibilità d’installazione le griglie vengono fornite senza fori di alloggiamento viti.

Impiego

Griglia adatta sia per la ripresa che per l’espulsione dell’aria. Si può utilizzare sia all’interno che all’esterno degli edifici grazie al particolare profilo antipioggia.

Accessori

- EPZ plenum zincato;
- EPI plenum isolato;
- CTP controtelaio a murare.

A richiesta

- Verniciatura nei colori RAL a scelta;
- passo 100mm in acciaio zincato (EGZ 100);
- tegolo rompigoccia;
- rete antivolatile.

Sezione efficace


HL
40060080010001200140016001800
sezione efficace m²
4000,0700,1080,1450,1820,2190,2560,2930,330
5000,0910,1380,1860,2340,2810,3290,3770,425
6000,1110,1690,2270,2860,3440,4020,4610,519
8000,1510,2310,3100,3900,4690,5490,6280,708
10000,1910,2920,3930,4930,5940,6950,7960,896
12000,2320,3540,4750,5970,7190,8410,9631,085
15000,2920,4460,5990,7530,9071,0611,2141,368

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità

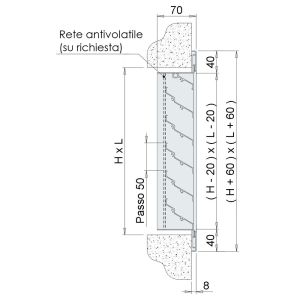

L: base
H:altezza
Tutte le dimensioni sono espresse in mm

HVk
m/s		L
40060080010001200140016001800
portata m3/h
400410151550208526203150368542204755
615202325312539304730553063307130
820303100416552356305737584409510
500413001990268033654055474054256115
619602990402050506080711081409170
82610398553606730810594801085012225
600415952435327541154950579566307470
6239036504910617098208690995011205
831904870655082259905115851326514945
8004217533204465561067557900904510190
6326049806695841510130118501356515285
84350664089301122013510158001809020375
1000427554205565571058555100001145512905
64130631084851066012830150001718519360
855108410113101421017110200002291025810
12004333550906845860110360121101386515620
650007635102701290015535181702080023435
8667010180136901720020710242252773531245
150044205642086301084513060152701748519700
663109630129501627019590229052622529550
8841012840172652169026115305453497039400

Indice di rumorosità dB(A)

Vk
m/s		dB(A)
425/30
635/45
845/50

Perdita di carico (Pa)

Vk
m/s		Pa
416
645
880

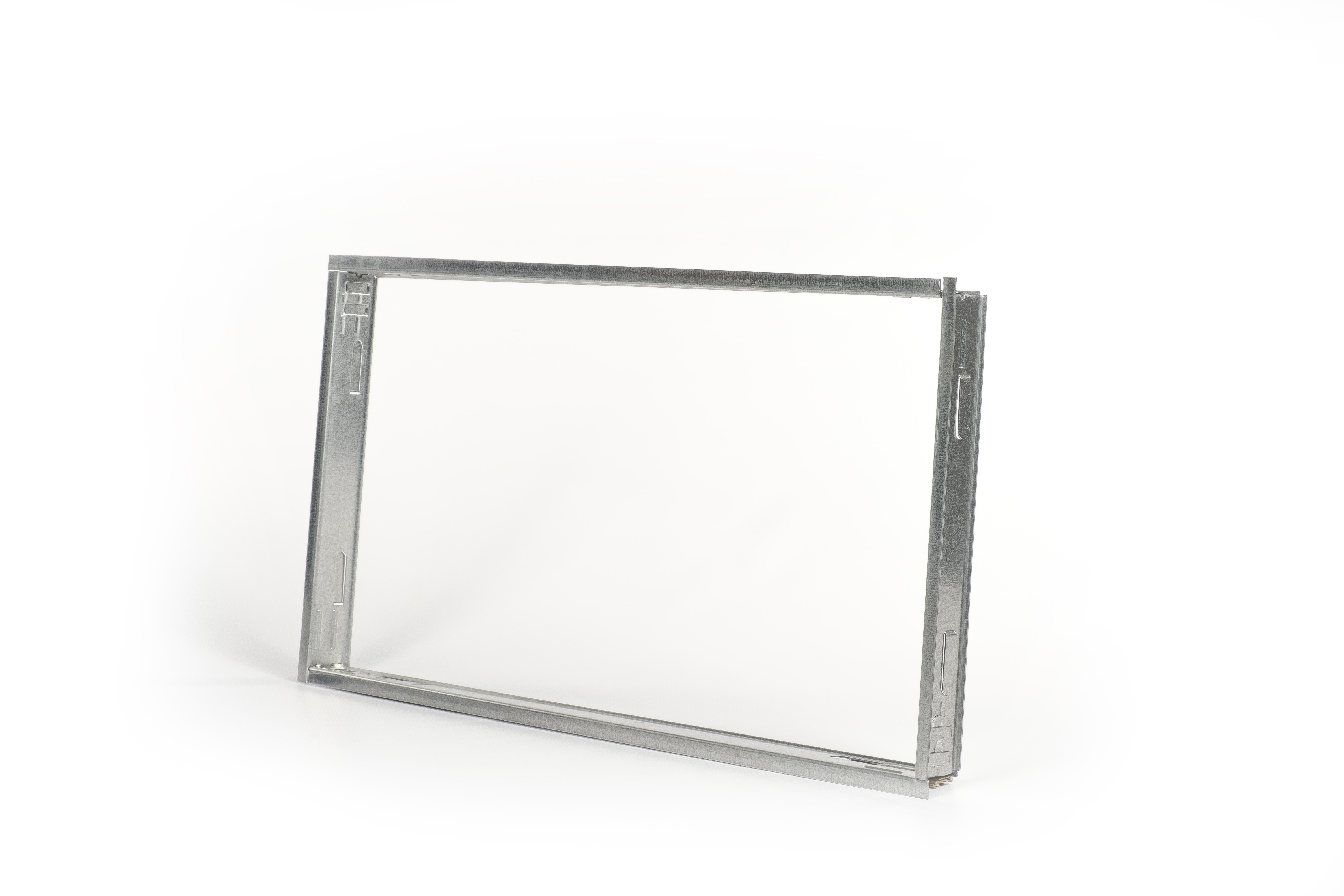

CTP controtelaio

Listino prezzi

Note:
- con rete antivolatile + 20%
- con tegolo rompigoccia +10%
- rete antinsetto prezzo a richiesta.
- verniciato RAL prezzo a richiesta

griglia EGA50
HL
40060080010001200140016001800
euroeuroeuroeuroeuroeuroeuroeuro
40093,96 100,72 108,37 115,97 145,48 161,90 179,53 195,91
500101,56 115,11 129,51 142,19 171,92 191,39 212,23 231,71
600107,50 128,68 150,68 170,99 198,35 222,39 244,92 267,46
800119,33 157,44 191,31 225,97 262,38 297,95 332,66 368,20
1000137,13 182,83 237,86 282,73 333,49 381,76 432,54 481,61
1200162,18 209,91 273,39 337,73 418,98 468,09 558,80 594,08
1500197,38 249,69 335,21 419,83 505,33 591,66 677,98 760,95

CTP controtelaio

controtelaio CTP
HL
40060080010001200140016001800
euroeuroeuroeuroeuroeuroeuroeuro
40055,05 82,59 98,44 112,63 135,12 157,63 180,03 202,56
50068,80 98,44 102,25 126,67 151,93 177,23 202,21 227,50
60082,59 103,04 121,89 150,10 180,02 210,04 240,12 270,12
80098,44 121,89 162,54 200,12 240,06 280,04 320,15 360,17
1000112,63 150,10 200,12 250,14 300,06 350,07 400,20 450,21
1200135,12 180,02 240,06 300,06 360,08 420,07 480,23 540,25
1500168,80 225,10 300,13 375,16 450,21 525,24 600,29 675,30
