EBP-T EBP-TR Griglie pedonabili

Descrizione

Griglie pedonabili a barre fisse orizzontali passo 12,5 mm con telaio per pavimenti galleggianti.

Caratteristiche

Materiale griglia: alluminio.
Finitura griglia: anodizzato naturale.
Materiale serranda di regolazione: acciaio zincato.

Impiego

Mandata e ripresa dell’aria sia in condizionamento che in riscaldamento.

Accessori

- SCPT serranda di taratura in acciaio zincato con alette a movimento contrapposto;
- SCPT-CR serranda di taratura in acciaio zincato con alette a movimento contrapposto da utilizzare con il CRP cestello raccogli polvere;
- CRP cestello raccogli polvere.

Modelli

- EBP-T griglie pedonabili a barre fisse orizzontali con telaio;
- EBP-TR griglie pedonabili a barre fisse orizzontali con telaio regolabili in altezza da 30 a 45 mm;
- EBP-T + SCPT griglie pedonabili a barre fisse orizzontali con telaio e serranda di regolazione;
- EBP-TR + SCPT griglie pedonabili a barre fisse orizzontali con telaio regolabili in altezza da 30 a 45 mm e serranda di regolazione;
- EBP-T + SCPT-CR + CRP griglie pedonabili a barre fisse orizzontali con serranda di regolazione e cestello raccogli polvere;
- EBP-TR + SCPT-CR + CRP griglie pedonabili a barre fisse orizzontali regolabile in altezza da 30 a 45 mm con serranda di regolazione e cestello raccogli polvere.

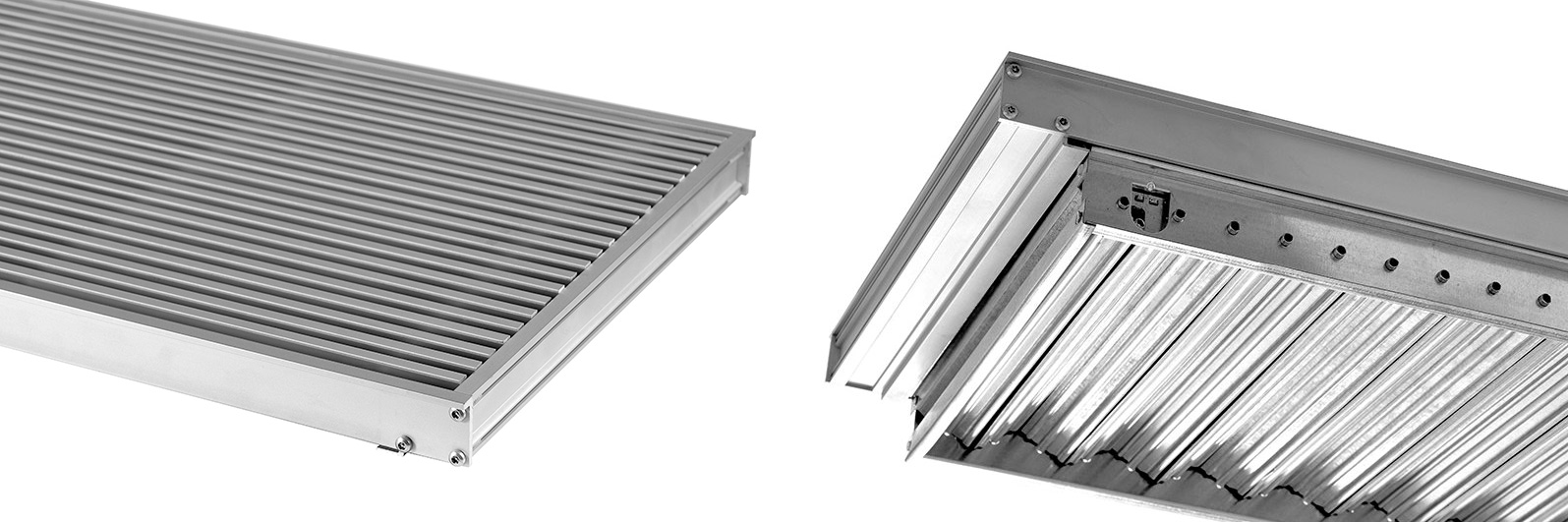

EBP-T - EBP-T con serranda SCPT

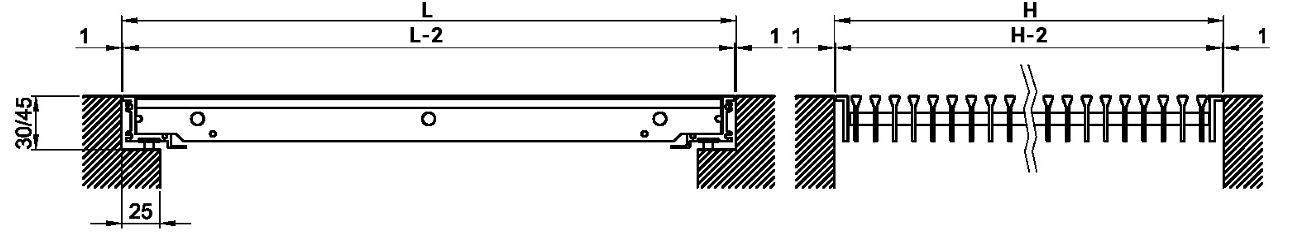

Dimensioni EBP-T

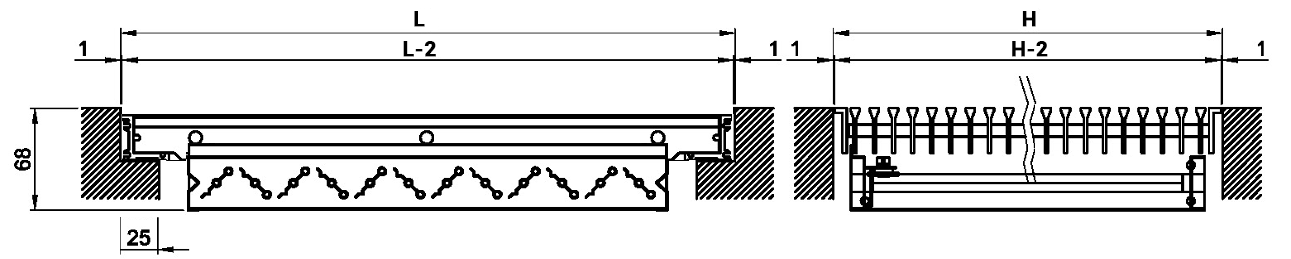

Dimensioni EBP-T + SCPT

Dimensioni EBP-TR

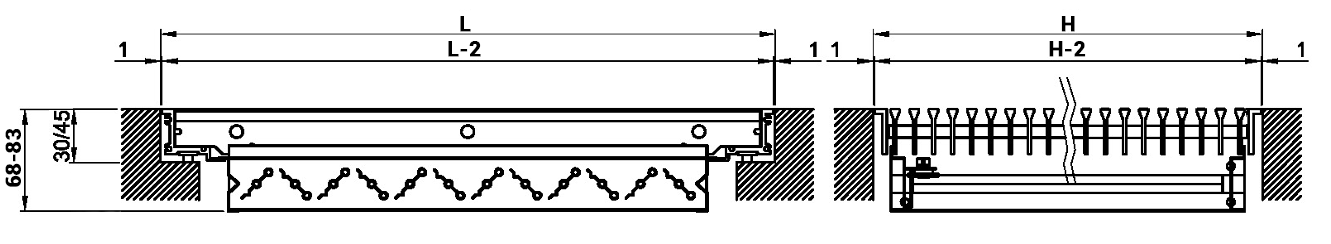

Dimensioni EBP-TR + SCPT

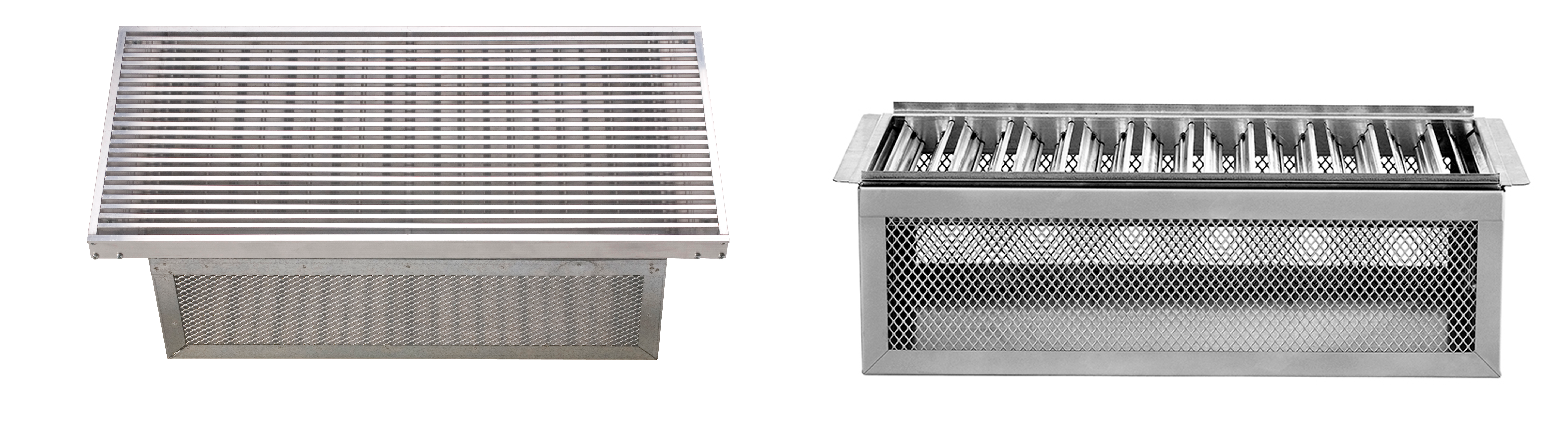

EBP-T - EBP-TR con serranda SCPT-CR e cestello raccogli polvere CRP

Dimensioni EBP-T + SCPT-CR + CRP

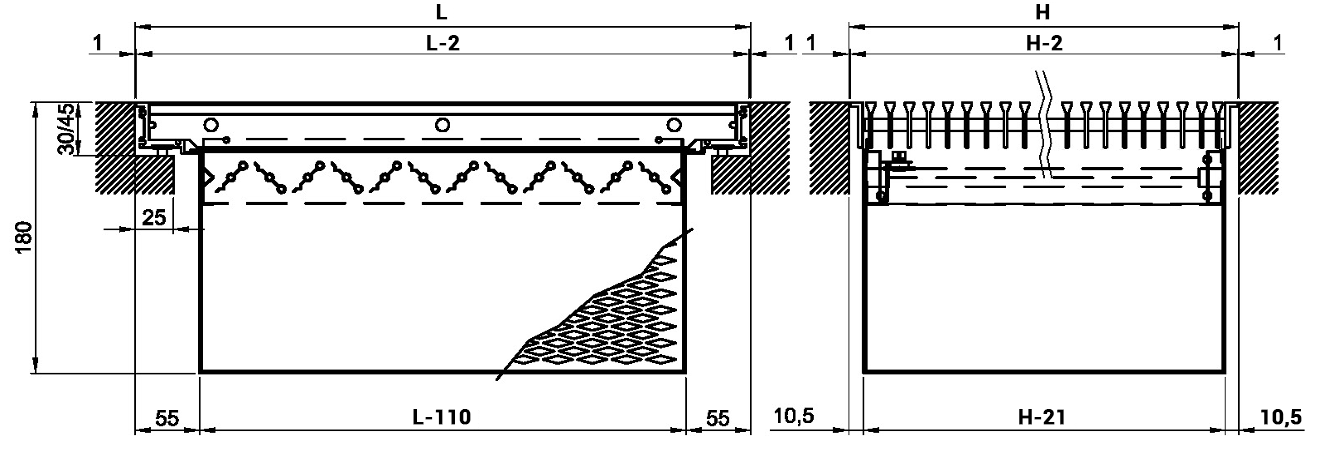

Dimensioni EBP-TR + SCPT-CR + CRP

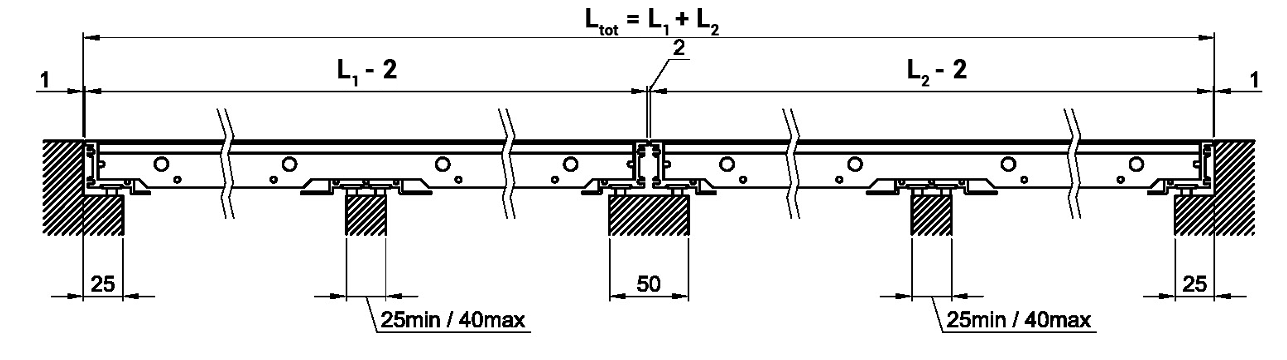

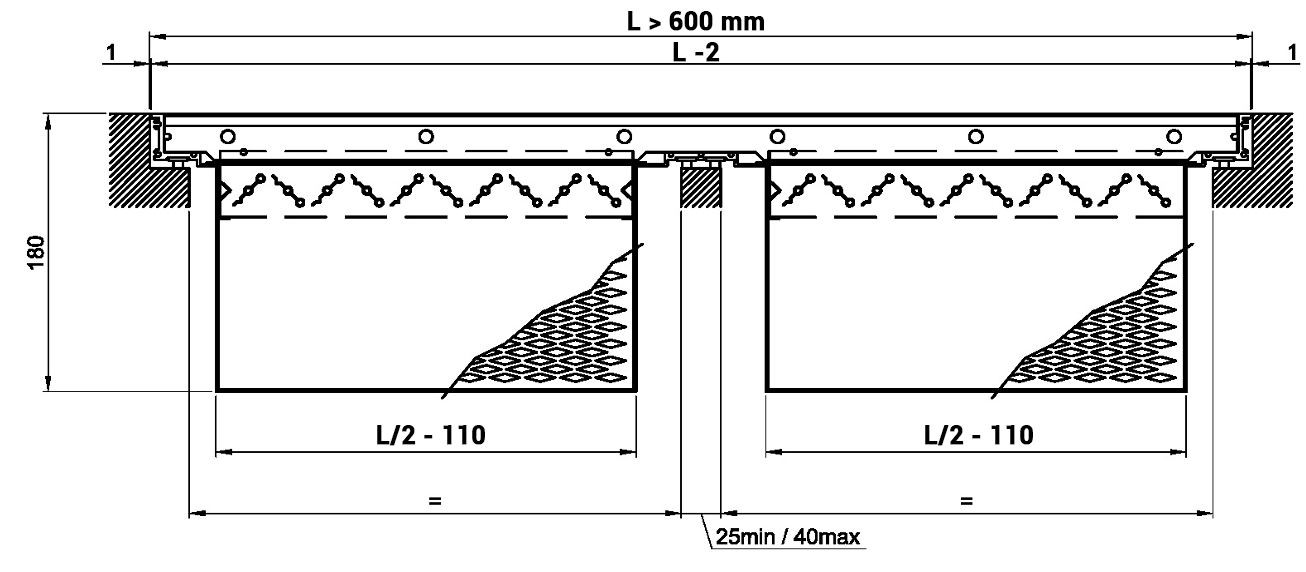

Costruzione EBP-T EBP-TR con L > 600 mm

Le griglie pedonabili con lunghezza L superiore a 600 mm sono classificate secondo la norma EN 13264 solo se complete di telaio e posa in opera con appoggio intermedio avente larghezza massima 40 mm.

La lunghezza massima per le EBP-T EBP-TR è 1200 mm (Ltot = L1 + L2 + ... = 1200 mm + 1200 mm + ....).

NOTA PER I PAVIMENTI SOPRAELEVATI GALLEGGIANTI

Non esistendo un'unificazione dei pavimenti sopraelevati galleggianti, l'utilizzo di griglie misura 600x600mm entro tali pavimenti è normalmente possibile con griglie pedonabili EBP-T EBP-TR ad altezza fissa o ad altezza regolabile (solo in questo caso la EBP-TR ha una regolazione da 35 mm a 45mm). Nel caso sia richiesta la serranda di taratura, la misura compatibile con la maggior parte dei pavimeti sopraelevati galleggianti è 525x525mm. Si raccomanda comunque di comunicare le caratteristiche del pavimento sopraelevato galleggiante di Vostro utilizzo al fine di individuare la soluzione più idonea al Vostro caso.

Dati di funzionamento EBP-T in mandata aria

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con velocità terminale 0,25 m/s
dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm.

dimensione LxH	sezione efficace		portata aria m³/h
H = 100 mm	sezione efficace		100	150	200	250	300	350	400	500	600	700	800	900
300x100	0,0083	dB(A)	22	33	41	47
		Vk (m/s)	3,4	5,1	6,7	8,3
		Pa	9	20	35	54
		L (m)	3,6	5,4	7,2	8,9
400x100	0,0112	dB(A)	<20	26	34	40	45	49
		Vk (m/s)	2,5	3,7	5	6,1	7,4	8,6
		Pa	5	11	19	29	43	58
		L (m)	3,1	4,6	6,2	7,6	9,2	10,7
500x100	0,0142	dB(A)		20	28	34	39	44	48
		Vk (m/s)		3	3,9	4,9	5,9	6,8	7,8
		Pa		7	12	18	27	36	48
		L (m)		4,1	5,5	6,8	8,2	9,5	10,9
600x100	0,0172	dB(A)		<20	24	30	35	39	43	49
		Vk (m/s)		2,4	3,3	4	4,8	5,6	6,5	8,1
		Pa		5	8	13	18	25	33	51
		L (m)		3,7	5	6,2	7,4	8,7	9,9	12,4
800x100	0,0232	dB(A)			<20	22	28	32	36	42	47
		Vk (m/s)			2,4	3	3,6	4,2	4,8	6	7,2
		Pa			5	7	10	14	18	28	40
		L (m)			3,4	4,2	5,1	6	6,8	8,5	10,3
1000x100	0,0293	dB(A)			<20	<20	22	26	30	37	42	46	50
		Vk (m/s)			1,9	2,4	2,8	3,3	3,8	4,7	5,7	6,6	7,6
		Pa			3	4	6	9	11	18	25	34	45
		L (m)			3,1	3,8	4,5	5,3	6,1	7,6	9,1	10,6	12,1
1200x100	0,0355	dB(A)				<20	<20	22	26	32	37	41	45	49
		Vk (m/s)				1,9	2,3	2,7	3,1	3,9	4,7	5,5	6,3	7
		Pa				3	4	6	8	12	17	23	30	39
		L (m)				3,4	4,1	4,8	5,5	6,9	8,3	5,6	11	12,4

Le EBP-TR altezza 100 mm non sono realizzabili.

Dati di funzionamento EBP-T EBP-TR in mandata aria

dimensione LxH	sezione efficace		portata aria m³/h
H = 200 mm	sezione efficace		200	250	300	350	400	500	600	700	800	900	1000	1250	1500	2000
300x200	0,0251	dB(A	<20	21	26	30	34	40	45	50
		Vk (m/s)	2,2	2,7	3,3	3,9	4,4	5,5	6,6	7,7
		Pa	4	6	9	12	15	24	34	47
		L (m)	3,3	4,1	4,9	5,7	6,6	8,2	9,9	11,5
400x200	0,0340	dB(A)		<20	<20	23	27	33	38	43	46	50
		Vk (m/s)		2	2,4	2,9	3,3	4,1	4,9	5,7	6,5	7,4
		Pa		3	5	6	8	13	19	25	33	42
		L (m)		4,4	5,3	6,2	7	8,8	10,6	12,3	14,1	15,9
500x200	0,0429	dB(A)			<20	<20	21	28	33	37	41	44	47
		Vk (m/s)			1,9	2,3	2,6	3,2	3,9	4,5	5,2	5,8	6,5
		Pa			3	4	5	8	12	16	21	26	33
		L (m)			4,7	5,5	6,3	7,9	9,4	11	12,5	14,1	15,7
600x200	0,0519	dB(A)				<20	<20	23	28	32	36	40	43	49
		Vk (m/s)				1,9	2,1	2,7	3,2	3,7	4,3	4,8	5,4	6,7
		Pa				3	4	6	8	11	14	18	22	35
		L (m)				5	5,7	7,1	8,6	10	11,4	12,8	14,3	17,8
800x200	0,0702	dB(A)						<20	21	25	29	32	35	42	47
		Vk (m/s)						2	2,4	2,8	3,2	3,6	4	4,9	5,9
		Pa						3	4	6	8	10	12	19	28
		L (m)						6,1	7,4	8,6	9,8	11	12,3	15,3	18,4
1000x200	0,0887	dB(A)						<20	<20	20	23	27	30	36	41	49
		Vk (m/s)						1,6	1,9	2,2	2,5	2,8	3,1	3,9	4,7	6,3
		Pa						2	3	4	5	6	8	12	17	31
		L (m)						5,5	6,6	7,6	8,7	9,8	10,9	13,6	16,4	21,8
1200x200	0,1074	dB(A)							<20	<20	<20	22	25	31	37	45
		Vk (m/s)							1,6	1,8	2,1	2,3	2,6	3,2	3,9	5,2
		Pa							2	3	3	4	5	8	12	21
		L (m)							4,8	5,5	6,3	7,1	7,9	9,9	11,9	15,9

dimensione LxH	sezione efficace		portata aria m³/h
H = 300 mm	sezione efficace		300	350	400	500	600	700	800	900	1000	1250	1500	2000	2500	3500
300x300	0,0419	dB(A)	<20	<20	22	28	33	37	41	45	48
		Vk (m/s)	2	2,3	2,6	3,3	4	4,6	5,3	6	6,6
		Pa	3	4	5	9	12	17	22	28	34
		L (m)	3,8	4,4	5,1	6,4	7,6	8,9	10,1	11,4	12,7
400x300	0,0567	dB(A)		<20	<20	21	26	30	34	37	40	47
		Vk (m/s)		1,7	2	2,5	2,9	3,4	3,9	4,4	4,9	6,1
		Pa		2	3	5	7	9	12	15	19	29
		L (m)		3,8	4,4	5,5	6,6	7,6	8,7	9,8	10,9	13,6
500x300	0,0716	dB(A)				<20	20	25	29	32	35	41	46
		Vk (m/s)				1,9	2,3	2,7	3,1	3,5	3,9	4,8	5,8
		Pa				3	4	6	7	10	12	18	26
		L (m)				6,1	7,3	8,5	9,7	10,9	12,2	15,2	18,2
600x300	0,0867	dB(A)				<20	<20	20	24	27	30	37	42	50
		Vk (m/s)				1,6	1,9	2,2	2,6	2,9	3,2	4	4,8	6,4
		Pa				2	3	4	5	6	8	12	18	32
		L (m)				5,5	6,6	7,7	8,8	9,9	11	13,8	16,6	22,1
800x300	0,1172	dB(A)						<20	<20	20	23	29	35	48	49
		Vk (m/s)						1,7	1,9	2,1	2,4	3	3,6	4,7	5,9
		Pa						2	3	4	4	7	10	18	27
		L (m)						6,6	7,6	8,5	9,5	11,9	14,3	19	23,7
1000x300	0,1481	dB(A)							<20	<20	<20	24	29	37	43
		Vk (m/s)							1,5	1,7	1,9	2,3	2,8	3,8	4,7
		Pa							2	2	3	4	6	11	17
		L (m)							6,7	7,6	8,5	10,6	12,7	16,9	21,1
1200x300	0,1793	dB(A)								<20	<20	<20	24	33	39	48
		Vk (m/s)								1,4	1,6	1,9	2,3	3,1	3,9	5,4
		Pa								2	2	3	4	8	12	23
		L (m)								5,5	6,1	7,7	9,2	12,3	15,3	21,5

dimensione LxH	sezione efficace		portata aria m³/h
H = 400 mm	sezione efficace		350	400	500	600	700	800	900	1000	1250	1500	2000	2500	3500
300x400	0,0587	dB(A)	<20	<20	20	25	29	33	37	40	46
		Vk (m/s)	1,7	1,9	2,4	2,8	3,3	3,8	4,3	4,7	5,9
		Pa	2	3	4	6	9	11	14	17	27
		L (m)	3,7	4,3	5,4	6,4	7,5	8,6	9,7	10,7	13,4
400x400	0,0794	dB(A)			<20	<20	22	26	29	32	39	44
		Vk (m/s)			1,8	2,1	2,4	2,8	3,1	3,5	4,4	5,3
		Pa			2	3	5	6	8	10	15	22
		L (m)			4,6	5,5	6,4	7,4	8,3	9,2	11,5	13,9
500x400	0,0716	dB(A)			<20	20	25	29	32	35	41	46
		Vk (m/s)			1,9	2,3	2,7	3,1	3,5	3,9	4,8	5,8
		Pa			3	4	6	7	10	12	18	26
		L (m)			6,1	7,3	8,5	9,7	10,9	12,2	15,2	18,2
600x400	0,0867	dB(A)			<20	<20	20	24	27	30	37	42	50
		Vk (m/s)			1,6	1,9	2,2	2,6	2,9	3,2	4	4,8	6,4
		Pa			2	3	4	5	6	8	12	18	32
		L (m)			5,5	6,6	7,7	8,8	9,9	11	13,8	16,6	22,1
800x400	0,1172	dB(A)					<20	<20	20	23	29	35	48	49
		Vk (m/s)					1,7	1,9	2,1	2,4	3	3,6	4,7	5,9
		Pa					2	3	4	4	7	10	18	27
		L (m)					6,6	7,6	8,5	9,5	11,9	14,3	19	23,7
1000x400	0,1481	dB(A)						<20	<20	<20	24	29	37	43
		Vk (m/s)						1,5	1,7	1,9	2,3	2,8	3,8	4,7
		Pa						2	2	3	4	6	11	17
		L (m)						6,7	7,6	8,5	10,6	12,7	16,9	21,1
1200x400	0,2511	dB(A)									<20	<20	24	31	40
		Vk (m/s)									1,4	4,7	2,2	2,8	3,9
		Pa									1	2	4	6	12
		L (m)									6,5	7,8	10,4	13	18,2

dimensione LxH	sezione efficace		portata aria m³/h
H = 500 mm	sezione efficace		500	600	700	800	900	1000	1250	1500	2000	2500	3500
300x500	0,0755	dB(A)	<20	<20	23	27	31	34	40	45
		Vk (m/s)	1,8	2,2	2,6	2,9	3,3	3,7	4,6	5,5
		Pa	3	4	5	7	9	11	16	24
		L (m)	4,7	5,7	6,6	7,6	8,5	9,5	11,8	14,2
400x500	0,1021	dB(A)		<20	<20	20	23	26	33	38	46
		Vk (m/s)		1,6	1,9	2,2	2,4	2,7	3,4	4,1	5,4
		Pa		2	3	4	5	6	9	13	23
		L (m)		4,9	5,7	6,5	7,3	8,1	10,2	12,2	16,3
500x500	0,1290	dB(A)			<20	<20	<20	21	27	32	40	47
		Vk (m/s)			1,5	1,7	1,9	2,2	2,7	3,2	4,3	5,4
		Pa			2	2	3	4	6	8	14	23
		L (m)			6,3	7,2	8,1	9,1	11,3	13,6	18,1	22,6
600x500	0,1562	dB(A)				<20	<20	<20	22	28	36	42
		Vk (m/s)				1,4	1,6	1,8	2,2	2,7	3,6	4,4
		Pa				2	2	2	4	6	10	15
		L (m)				5,3	5,9	6,6	8,2	9,9	13,2	16,4
800x500	0,2112	dB(A)							<20	20	29	35	44
		Vk (m/s)							1,6	2	2,6	3,3	4,6
		Pa							2	3	5	8	17
		L (m)							7,1	8,5	11,3	14,1	19,8
1000x500	0,2668	dB(A)							<20	<20	23	29	39
		Vk (m/s)							1,3	1,6	2,1	2,6	3,6
		Pa							1	2	3	5	10
		L (m)							6,3	7,6	10,1	12,6	17,6
1200x500	0,3230	dB(A)								<20	<20	25	34
		Vk (m/s)								1,3	1,7	2,1	3
		Pa								1	2	4	7
		L (m)								6,9	9,2	11,4	16

dimensione LxH	sezione efficace		portata aria m³/h
H = 600 mm	sezione efficace		600	700	800	900	1000	1250	1500	2000	2500	3500
300x600	0,0923	dB(A)	<20	<20	22	26	29	35	40	48
		Vk (m/s)	1,8	2,1	2,4	2,7	3	3,8	4,5	6
		Pa	3	3	5	6	7	11	16	28
		L (m)	5,1	6	6,8	7,7	8,6	10,7	12,8	17,1
400x600	0,1248	dB(A)		<20	<20	<20	22	28	33	41	47
		Vk (m/s)		1,6	1,8	2	2,2	2,8	3,3	4,5	5,6
		Pa		2	2	3	4	6	9	15	24
		L (m)		5,1	5,9	6,6	7,4	9,2	11	14,7	18,4
500x600	0,1577	dB(A)			<20	<20	<20	22	27	36	42
		Vk (m/s)			1,4	4,6	4,8	2,2	2,6	3,5	4,4
		Pa			2	2	2	4	5	10	15
		L (m)			5,2	5,9	6,6	8,2	9,8	13,1	16,4
600x600	0,1910	dB(A)					<20	<20	23	31	37	47
		Vk (m/s)					1,5	1,8	2,2	2,9	3,6	5,1
		Pa					2	3	4	7	10	20
		L (m)					7,4	9,3	11,2	14,9	18,6	25
800x600	0,2582	dB(A)						<20	<20	24	30	40
		Vk (m/s)						1,3	1,6	2,2	2,7	3,8
		Pa						1	2	4	6	11
		L (m)						6,4	7,7	10,2	12,8	17,9
1000x600	0,3262	dB(A)							<20	<20	24	34
		Vk (m/s)							1,3	1,7	2,1	3
		Pa							1	2	4	7
		L (m)							6,8	9,1	11,4	15,9
12000x600	0,3949	dB(A)								<20	20	29
		Vk (m/s)								1,4	1,8	2,5
		Pa								2	2	5
		L (m)								8,3	10,3	14,5

Listino prezzi

- SCPT: serranda di taratura in acciaio zincato con alette a movimento contrapposto;
- SCPT-CR serranda di taratura in acciaio zincato con alette a movimento contrapposto da utilizzare con il CRP cestello raccogli polvere;
- CRP: cestello raccogli polvere.

Modello	bocchetta EBP-T	bocchetta EBP-TR	serranda di regolazione SCPT	cestello raccogli polvere CRP per EBP-T EBP-TR	serranda di regolazione per cestello SCPT-CR
LxH	euro	euro	euro	euro	euro
300x100	a.r.	-	a.r.	a.r.	a.r.
400x100	a.r.	-	a.r.	a.r.	a.r.
500x100	a.r.	-	a.r.	a.r.	a.r.
600x100	a.r.	-	a.r.	a.r.	a.r.
800x100	a.r.	-	a.r.	a.r.	a.r.
1000x100	a.r.	-	a.r.	a.r.	a.r.
1200x100	a.r.	-	a.r.	a.r.	a.r.
300x200	a.r.	a.r.	a.r.	a.r.	a.r.
400x200	a.r.	a.r.	a.r.	a.r.	a.r.
500x200	a.r.	a.r.	a.r.	a.r.	a.r.
600x200	a.r.	a.r.	a.r.	a.r.	a.r.
800x200	a.r.	a.r.	a.r.	a.r.	a.r.
1000x200	a.r.	a.r.	a.r.	a.r.	a.r.
1200x200	a.r.	a.r.	a.r.	a.r.	a.r.
300x300	a.r.	a.r.	a.r.	a.r.	a.r.
400x300	a.r.	a.r.	a.r.	a.r.	a.r.
500x300	a.r.	a.r.	a.r.	a.r.	a.r.
600x300	a.r.	a.r.	a.r.	a.r.	a.r.
800x300	a.r.	a.r.	a.r.	a.r.	a.r.
1000x300	a.r.	a.r.	a.r.	a.r.	a.r.
1200x300	a.r.	a.r.	a.r.	a.r.	a.r.
300x400	a.r.	a.r.	a.r.	a.r.	a.r.
400x400	a.r.	a.r.	a.r.	a.r.	a.r.
500x400	a.r.	a.r.	a.r.	a.r.	a.r.
600x400	a.r.	a.r.	a.r.	a.r.	a.r.
800x400	a.r.	a.r.	a.r.	a.r.	a.r.
1000x400	a.r.	a.r.	a.r.	a.r.	a.r.
1200x400	a.r.	a.r.	a.r.	a.r.	a.r.
300x500	a.r.	a.r.	a.r.	a.r.	a.r.
400x500	a.r.	a.r.	a.r.	a.r.	a.r.
500x500	a.r.	a.r.	a.r.	a.r.	a.r.
600x500	a.r.	a.r.	a.r.	a.r.	a.r.
800x500	a.r.	a.r.	a.r.	a.r.	a.r.
1000x500	a.r.	a.r.	a.r.	a.r.	a.r.
1200x500	a.r.	a.r.	a.r.	a.r.	a.r.
300x600	a.r.	a.r.	a.r.	a.r.	a.r.
400x600	a.r.	a.r.	a.r.	a.r.	a.r.
500x600	a.r.	a.r.	a.r.	a.r.	a.r.
600x600	a.r.	a.r.	a.r.	a.r.	a.r.
800x600	a.r.	a.r.	a.r.	a.r.	a.r.
1000x600	a.r.	a.r.	a.r.	a.r.	a.r.
1200x600	a.r.	a.r.	a.r.	a.r.	a.r.
