EBL3 20/0° Griglie lineari a barre orizzontali fisse con filtro

Immagine
Immagine

Descrizione

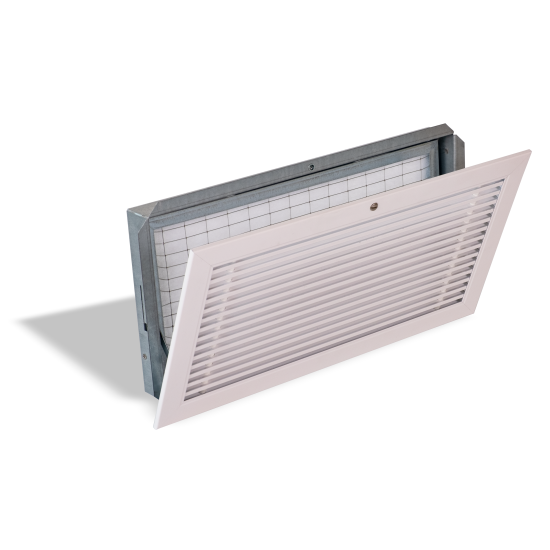

Griglie per la ripresa dell’aria costruite a barre orizzontali fisse in alluminio con profili a deflessione 0°, con l’inserimento di uno speciale profilo o controtelaio che permette l’alloggiamento di un filtro piano per polveri grossolane e fini.

Caratteristiche

Materiale: alluminio.
Finitura: verniciato RAL9016.
Filtro: classe COARSE (G2) spessore 12 mm.


Installazione

L'installazione viene eseguita mediante l’apertura delle apposite zanche presenti nel controtelaio o in alternativa fissando quest’ultimo al muro o al canale mediante viti.

Impiego

Per la ripresa dell’aria esterna o ambiente dove sia consigliata una prefiltrazione di polvere.
Perdita di carico iniziale inferiore a 40 Pa con velocità di 1,5 m/s sul filtro.

Modelli

EBL3 20/0°: griglia con speciale controtelaio fissato con cerniere alla cornice della griglia per consentire un'agevole manutenzione del filtro. La chiusura avviene mediante meccanismo a vite.

Accessori

- EPZ plenum zincato;
- EPI plenum isolato.

A richiesta

Fissaggio con calamite o con pomello.

Sezione efficace

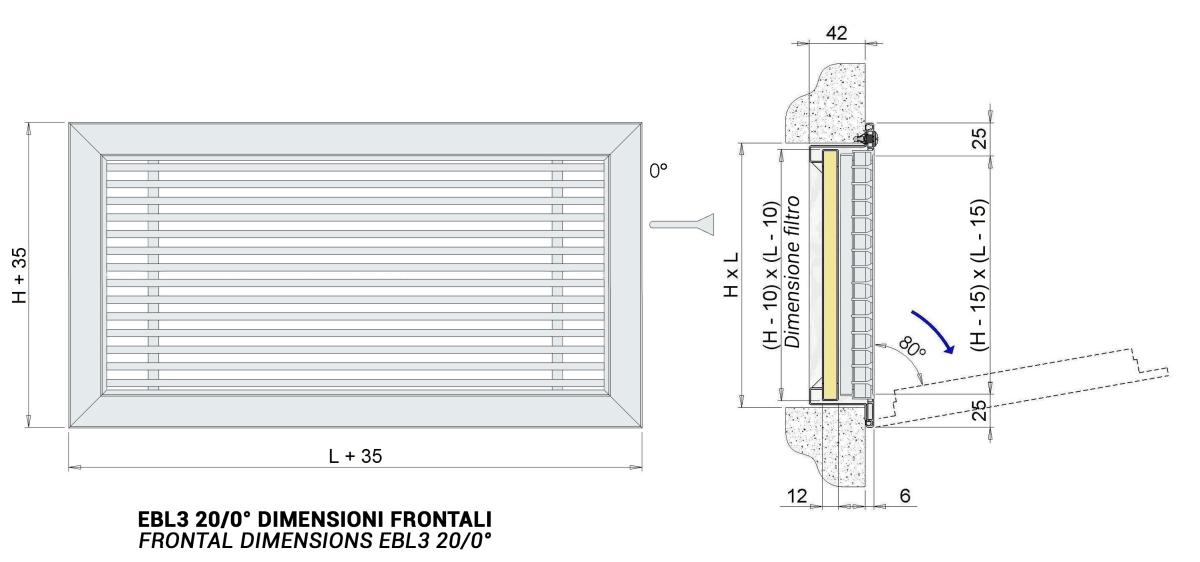

Tutte le dimensioni sono espresse in mm.

HL
4005006008001000
sezione efficace della griglia m2
1500,0310,03900470,0640,080
2000,0420,0530,0640,0860,108
3000,0630,0790,0970,1300,164

Dati di funzionamento

m³/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
V: velocità frontale sul filtro (m/s)

Si consiglia la velocità dell'aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l'efficienza di filtrazione;
i dati di portata in tabella si riferiscono alla griglia con il filtro.

Tutte le dimensioni sono espresse in mm

H
V
m/s		L
4005006008001000
Velocità frontale sul filtroportata aria m3/h
1501,5324405486648810
24325406488641080
2001,54005056058101015
253567080510801355
3001,561076592512351550
28101025123016502065

Indice di rumorosità dB(A)

V
m/s		dB(A)
1,532/38
239/45

Perdita di carico (Pa)

V
m/s		Pa
1,535/38
262/68

Plenum per EBL3 20/0°

Modello
L1 x H1		stacco superiorestacco lateraleEF
P1n° stacchiØ dP2n° stacchiØ d
400x150200114825011488012
500x150200214825021488012
600x150200214825021488012
800x150200214825021488012
1000x150200314825031488012
400x200200119830011988012
500x200200119830011988012
600x200200219830021988012
800x200200219830021988012
1000x200200219830021988012
400x300200124835012488012
500x300200124835012488012
600x300200219835022488012
800x300200224835022488012
1000x300200224835022488012

Listino prezzi

dimensioniEBL3 20/0° verniciate bianco RAL9016stacco superiorestacco laterale
EPZ plenum zincatoEPI plenum isolatoEPZ plenum zincatoEPI plenum isolato
LxHeuroeuroeuroeuroeuro
400x150117,63 37,58 51,76 40,04 55,07
500x150130,65 40,31 63,75 51,30 67,67
600x150134,48 51,07 67,37 54,45 71,90
800x150160,98 67,29 85,85 71,52 91,58
1000x150197,66 80,78 101,57 85,93 108,41
400x200135,35 40,12 54,95 45,50 62,18
500x200157,74 43,04 58,91 49,34 67,29
600x200156,37 59,99 78,09 71,98 92,00
800x200180,76 70,71 62,18 79,62 102,30
1000x200227,80 76,59 98,19 76,59 112,52
400x300171,42 55,34 71,90 64,75 84,54
500x300165,84 58,72 76,43 69,44 90,88
600x300189,44 69,52 88,69 77,59 99,53
800x300235,14 84,97 112,40 99,72 132,19
1000x300289,50 91,73 121,47 109,14 144,80
