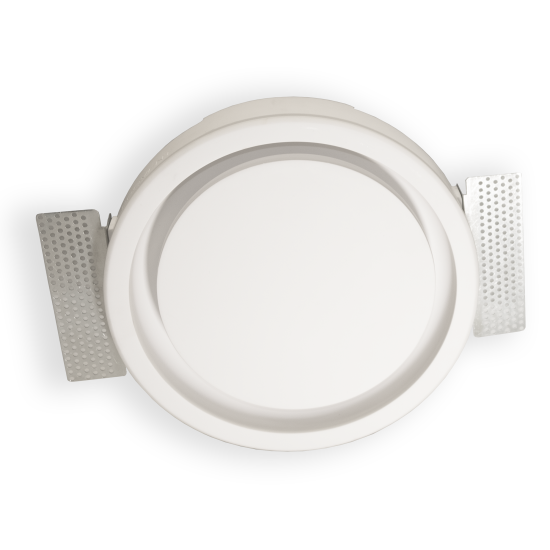

EDSC-C EDSC-Q Diffusori a scomparsa per controsoffitto in cartongesso
Descrizione
Diffusori in gesso con forma circolare o quadrata a scomparsa per installazione su controsoffitti in cartongesso.
Caratteristiche
Materiale: diffusori realizzati in gesso, corpo centrale collegato mediante calamite e manicotto di giunzione in plastica con guarnizione per ottenere una miglior tenuta dell'aria.
Finitura: Dopo aver installato il diffusore è possibile verniciare tutte le sue parti dello stesso colore del controsoffitto, questo per ottenere una miglior estetica.
Installazione: il montaggio può esser fatto sia su controsoffitti ad una lastra che a due lastre, in quanto questi diffusori hanno delle staffe laterali regolabili in altezza che vanno in appoggio nella parte interna del cartongesso. Possono esser connessi sia al tubo flessibile, che al tubo in lamiera oppure ad un plenum per agevolare l'installazione.
Finitura: Dopo aver installato il diffusore è possibile verniciare tutte le sue parti dello stesso colore del controsoffitto, questo per ottenere una miglior estetica.
Installazione: il montaggio può esser fatto sia su controsoffitti ad una lastra che a due lastre, in quanto questi diffusori hanno delle staffe laterali regolabili in altezza che vanno in appoggio nella parte interna del cartongesso. Possono esser connessi sia al tubo flessibile, che al tubo in lamiera oppure ad un plenum per agevolare l'installazione.
Impiego
I diffusori EDSC possono esser usati sia in mandata che in ripresa. Per agevolare la taratura dell'impianto all'interno è presente un parzializzatore di flusso.
Modelli
EDSC-C Diffusori circolari a scomparsa per cartongesso;
EDSC-Q Diffusori quadrati a scomparsa per cartongesso.
EDSC-Q Diffusori quadrati a scomparsa per cartongesso.
Accessori
- EPZ-DC plenum zincato;
- EPI-DC plenum isolato.
- EPI-DC plenum isolato.

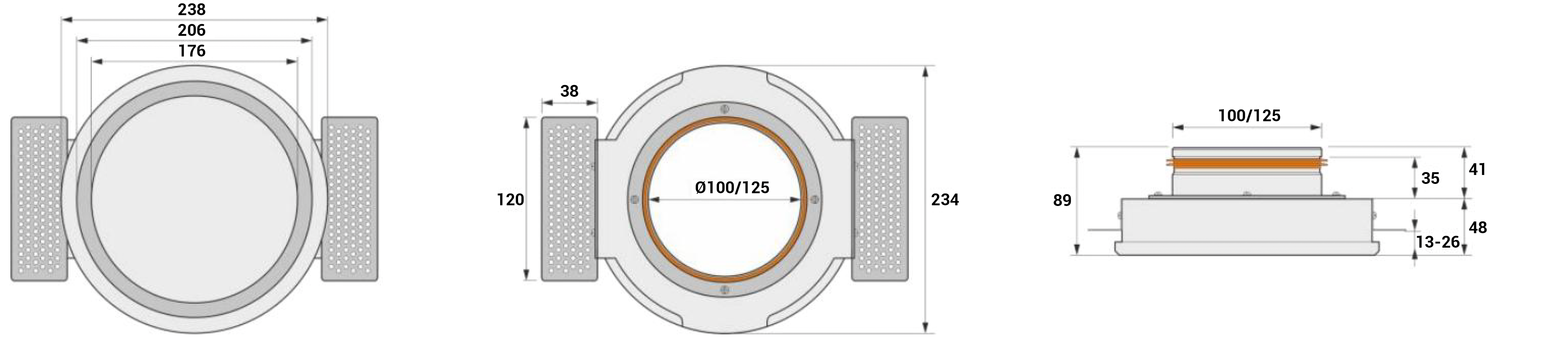

Dimensioni EDSC-C 100 - EDSC-C 125
Tutti le dimensioni sono espresse in mm.

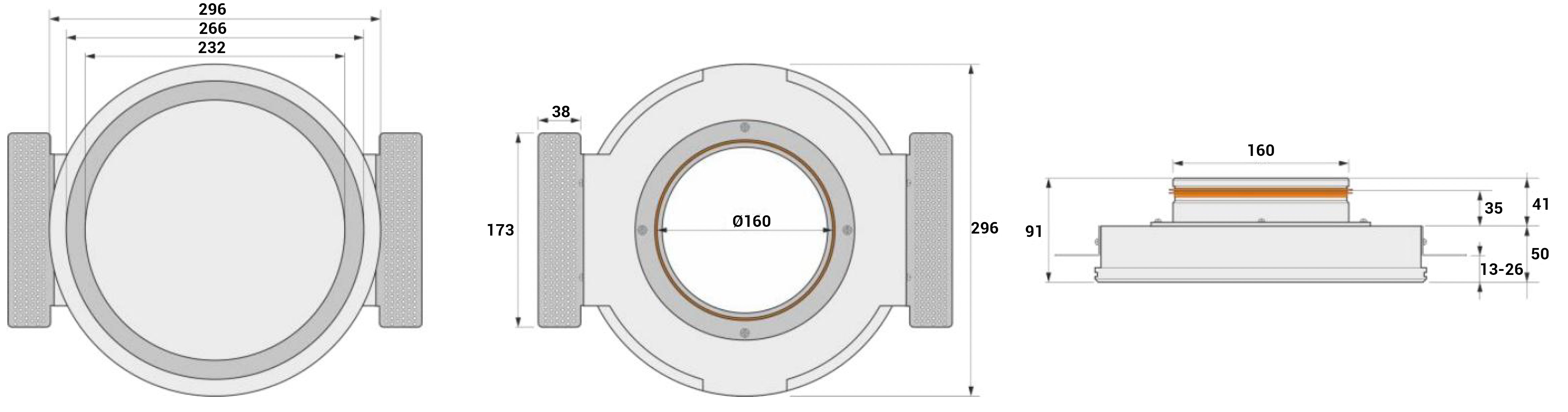

Dimensioni EDSC-C 160
Dati di funzionamento
| Modello | Portata aria di MANDATA m3/h | ||||||||||||||
| 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | Perdita di carico | |
| EDSC-C 100-125 | 3 | 5 | 8 | 12 | 15 | 21 | 26 | 34 | 41 | 48 | - | - | - | - | |
| EDSC-C 160 | - | 2 | 3 | 4 | 6 | 7 | 10 | 12 | 16 | 18 | 22 | 27 | 31 | 36 | |
| Modello | Portata aria di RIPRESA m3/h | ||||||||||||||
| 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | Perdita di carico | |
| EDSC-C 100-125 | 2 | 4 | 5 | 7 | 12 | 16 | 22 | 26 | 32 | 37 | - | - | - | - | |
| EDSC-C 160 | - | - | 2 | 3 | 4 | 6 | 7 | 10 | 12 | 16 | 18 | 22 | 24 | 27 | |

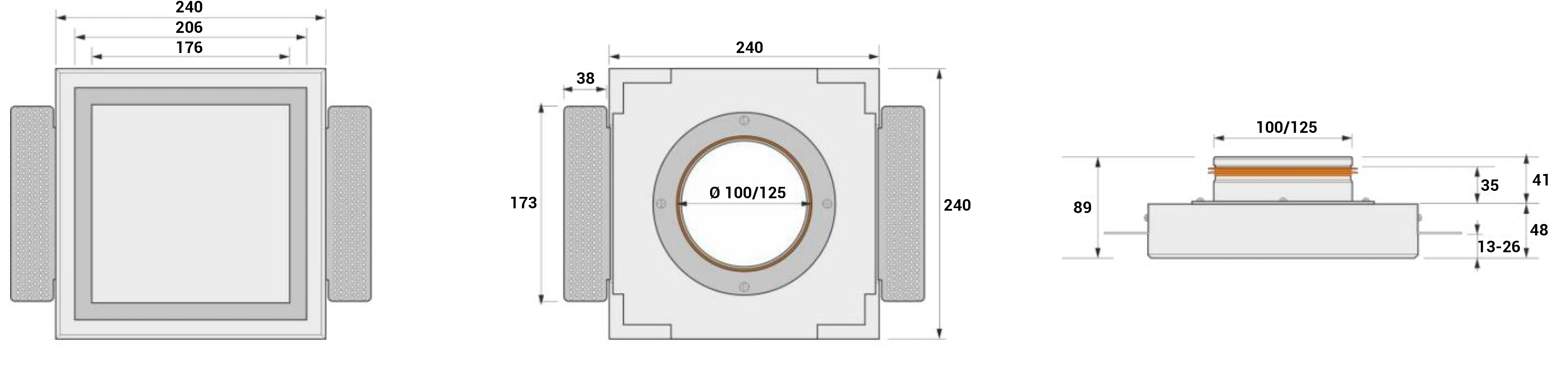

Dimensioni EDSC-Q 100 - EDSC-Q 125
Dati di funzionamento
| Modello | Portata aria di MANDATA m3/h | ||||||||||||||
| 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | Perdita di carico | |
| EDSC-Q 100-125 | 2 | 3 | 6 | 8 | 12 | 17 | 22 | 28 | 34 | 42 | - | - | - | - | |
| Modello | Portata aria di RIPRESA m3/h | ||||||||||||||
| 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | Perdita di carico | |
| EDSC-Q 100-125 | 2 | 3 | 4 | 7 | 11 | 13 | 17 | 22 | 27 | 33 | - | - | - | - | |
Plenum EPZ-DC EPI-DC
Tutte le misure sono espresse in mm.
| Modello | L | H | P | ØA2 Diffusore | ØB2 Tubo flessibile o rigido | C2 | D2 |
| 100 | 200 | 200 | 200 | 102 | 100 | 70 | 100 |
| 125 | 200 | 200 | 200 | 127 | 125 | 70 | 100 |
| 160 | 250 | 250 | 250 | 162 | 155 | 70 | 100 |
Listino prezzi
| Modello | diffusore EDSC-C | diffusore EDSC-Q | plenum zincato | PLENUM ISOLATO |
| EPZ-DC | EPI-DC | |||
| euro | euro | euro | euro | |
| 100 | 126,03 | 127,88 | 55,30 | 75,13 |
| 125 | 126,03 | 127,88 | 56,76 | 83,93 |
| 160 | 144,30 | - | 63,14 | 85,27 |
