EDRC - EDRCS - EDRC-PQR - EDRCS-PQR Diffusori a geometria variabile

Descrizione

Diffusori a geometria variabile con alette deflettrici regolabili ed equalizzatore.

Caratteristiche

Materiale: struttura in alluminio con alette in acciaio

Finitura: verniciato bianco RAL 9010.

Impiego

Diffusori adatti per riscaldare e raffreddare grandi ambienti che necessitano un’altezza d’installazione dei diffusori elevata e comunque non inferiore ai 3,5 metri.

Il montaggio può avvenire sia a canale che a soffitto.

Modelli

-EDRC: diffusori con alette orientabili singolarmente e equalizzatore;
-EDRCS: diffusori con alette orientabili simultaneamente e equalizzatore;
-EDRC-PQR: diffusori con alette orientabili singolarmente su pannello quadrato 597x597 mm e raccordo con equalizzatore;
-EDRCS-PQR: diffusori con alette orientabili simultaneamente su pannello quadrato 597x597 mm e raccordo con equalizzatore.

Accessori

Regolazione delle alette mediante comando motorizzato.

A richiesta

Il diffusore viene fornito con regolazione dell'inclinazione delle alette pretarate in fabbrica o con un servocomando per la taratura delle stesse.

I diffusori EDRC-PQR e EDRCS-PQR possono esser forniti senza raccordo e equalizzatore, ma non viene garantita la possibilità di installarli.

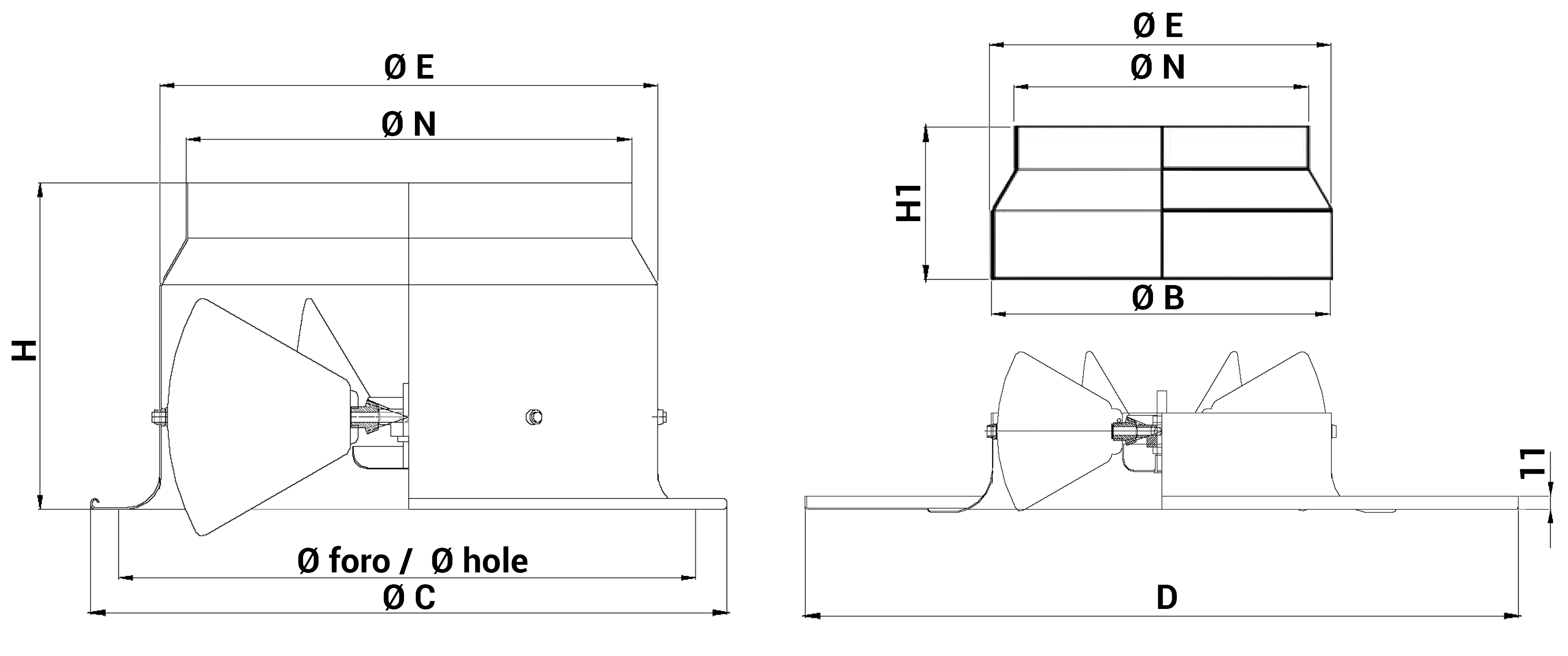

Dimensioni

tutte le dimensioni sono espresse in mm

Modello	sezione efficace	EDRC - EDRCS					EDRC-PQR - EDRCS-PQR
Modello	m²	Ø N	Ø C	Ø E	Ø foro	H	Ø N	D	Ø E	Ø B	H1
250	0,0569	248	393	283	340	205	248	597x597	283	286	145
315	0,0902	313	458	348	400	230	313	597x597	348	352	145
400	0,1243	398	563	437	500	270	398	597x597	437	436	200
500	0,1947	498	683	540	630	320	-	-	-	-	-
630	0,3095	628	803	675	760	390	-	-	-	-	-

Dati di funzionamento in riscaldamento con angolo della pala a 35°

Dati riferiti a una velocità terminale Vt=0.25 m/s e con un differenziale di temperatura di 10 e 15 °C
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità

EDRC - EDRCS - EDRC-PQR - EDRCS-PQR Riscaldamento 35°
Modello		m³/h	410		630		850		1000		1300
EDRC	250	Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2		3,1		4,1		4,9		6,3
EDRCS		L(m)	2,2	1,8	3,1	2,5	4	3,3	4,6	3,7	5,7	4,7
EDRC-PQR
EDRCS-PQR		Pa	5		12		22		30		51
		dB(A)	37		49		58		63		70
EDRC	315	m³/h	650		1000		1350		1590		2060
EDRCS		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2		3,1		4,2		4,9		6,3
EDRC-PQR		L(m)	2,6	2,1	4,1	3,3	5,5	4,5	6,4	5,3	8,3	6,8
EDRCS-PQR		Pa	5		12		22		31		52
		dB(A)	39		51		60		65		72
EDRC	400	m³/h	1040		1600		2160		2540		3290
EDRCS		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2,3		3,6		4,8		5,7		7,4
EDRC-PQR		L(m)	2,8	2,3	4,3	3,5	5,9	4,8	6,9	5,7	8,9	7,3
EDRCS-PQR		Pa	5		12		22		31		52
		dB(A)	41		54		63		67		75
EDRC	500	m³/h	1640		2530		3425		4020		5210
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2,3		3,6		4,9		5,7		7,4
		L(m)	3,2	2,6	5,1	4,1	6,9	5,6	8,2	6,7	10,7	8,7
EDRCS		Pa	5		12		22		31		52
		dB(A)	42		55		64		68		76
EDRC	630	m³/h	2570		3970		5370		6300		8170
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2,3		3,6		4,8		5,7		7,3
		L(m)	3,4	2,8	5,3	4,3	7,2	5,9	8,5	6,9	11	9
EDRCS		Pa	5		12		22		31		52
		dB(A)	42		55		64		69		76

Dati di funzionamento in raffrescamento con angolo della pala a 46°

Dati riferiti a una velocità terminale Vt = 0.25 m/s e con un differenziale di temperatura di 10 e 15 °C

EDRC - EDRCS - EDRC-PQR - EDRCS-PQR Raffrescamento 46°
Modello		m³/h	410		630		850		1000		1300
EDRC	250	Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2		3,1		4,1		4,9		6,3
EDRCS		L(m)	2,4	2,9	3,8	4,5	5,2	6	6,2	7,3	8,1	9,6
EDRC-PQR		Pa	14		32		58		81		137
EDRCS-PQR		dB(A)	39		51		60		65		72
EDRC	315	m³/h	650		1000		1350		1590		2060
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2		3,1		4,2		4,9		6,3
EDRCS		L(m)	2,4	2,8	3,8	4,4	5,2	6,1	6,2	7,2	8,1	9,5
EDRC-PQR		Pa	15		36		66		91		153
EDRCS-PQR		dB(A)	41		53		62		67		74
EDRC	400	m³/h	1040		1600		2160		2540		3290
		Δt (°C)	10	15	10	15	10	15	10	15	10	15
		Vk (m/s)	2,3		3,6		4,8		5,7		7,4
EDRCS		L(m)	2,3	2,7	3,6	4,2	4,9	5,8	5,8	6,9	7,6	8,9
EDRC-PQR		Pa	16		37		67		93		157
EDRCS-PQR		dB(A)	43		56		65		69		76
EDRC	500	m³/h	1640		2530		3425		-		-
		Δt (°C)	10	15	10	15	10	15	-	-	-	-
		Vk (m/s)	2,3		3,6		4,9		-		-
		L(m)	5	5,8	7,9	9,2	10,8	12,7	-	-	-	-
EDRCS		Pa	16		38		70		-		-
		dB(A)	44		57		66		-		-
EDRC	630	m³/h	2570		3970		-		-		-
		Δt (°C)	10	15	10	15	-	-	-	-	-	-
		Vk (m/s)	2,3		3,6		-		-		-
		L(m)	6,2	7,3	10	11,8	-	-	-	-	-	-
EDRCS		Pa	16		38		-		-		-
		dB(A)	44		57		-		-		-

Listino prezzi

Modello	EDRC	EDRCS	EDRC-PQR	EDRCS-PQR
	euro	euro	euro	euro
250	231,27	299,76	395,14	420,91
315	262,60	340,60	442,69	471,54
400	357,54	401,56	519,83	553,73
500	426,39	499,27	-	-
630	593,41	619,60	-	-
