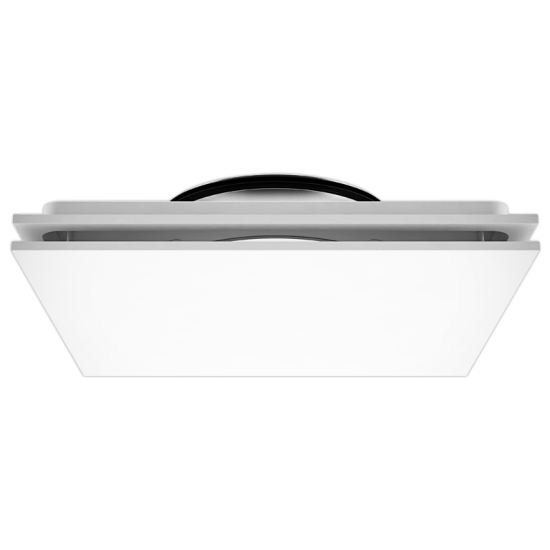

EDQC1 Diffusore quadrato con piastra di fondo chiusa
Descrizione
Diffusori da soffitto quadrati con piastra di fondo chiusa.
Caratteristiche
Materiale: acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: a mezzo viti non apparenti.
Finitura: verniciato bianco RAL 9010.
Installazione: a mezzo viti non apparenti.
Impiego
Grazie alla sua particolare costruzione è un diffusore molto versatile.
Consigliato sia in mandata che in ripresa dell'aria.
Può essere fornito con diversi accessori che garantiscono il funzionamento ottimale del diffusore.
Consigliato sia in mandata che in ripresa dell'aria.
Può essere fornito con diversi accessori che garantiscono il funzionamento ottimale del diffusore.

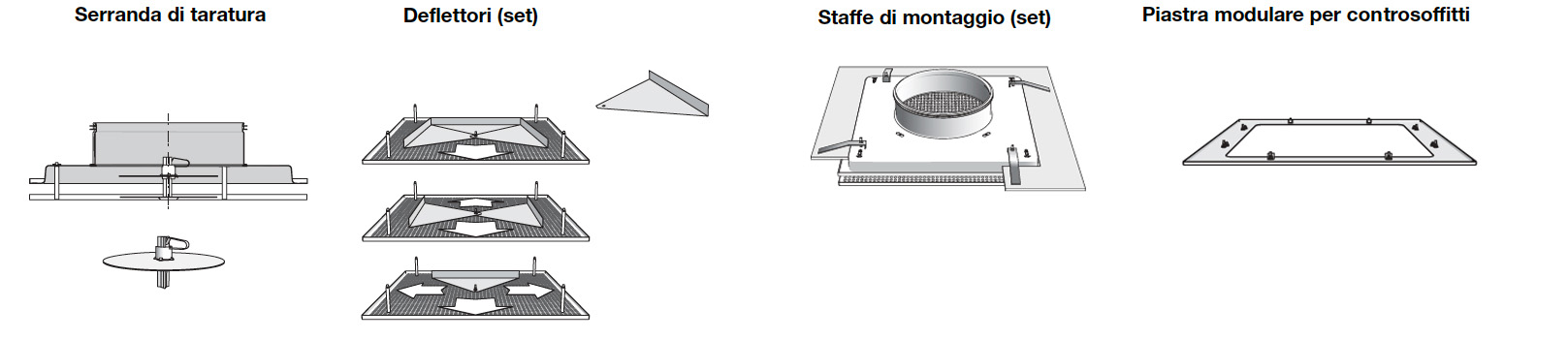

Accessori
- EPZ-DC plenum zincato;
- EPI-DC plenum isolato;
- EDZ serranda di taratura;
- deflettori direzionali;
- staffa di montaggio;
- piastra per controsoffitti per installare il diffusore su controsoffitto modulare 600mm x 600mm.
- EPI-DC plenum isolato;
- EDZ serranda di taratura;
- deflettori direzionali;
- staffa di montaggio;
- piastra per controsoffitti per installare il diffusore su controsoffitto modulare 600mm x 600mm.

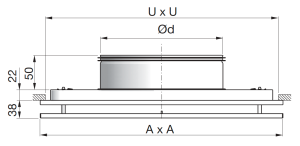

Dimensioni
tutte le dimensioni sono espresse in mm
| Modello | Ød | AxA | UxU (dimensione del foro) | sezione efficace | peso |
| mm | mm | mm | m² | Kg | |
| 125 | 125 | 235 | 200 | 0,011 | 1,0 |
| 160 | 160 | 295 | 260 | 0,016 | 1,5 |
| 200 | 200 | 395 | 360 | 0,022 | 2,4 |
| 250 | 250 | 495 | 460 | 0,033 | 3,2 |
| 315 | 315 | 595 | 560 | 0,041 | 4,4 |
| 400 | 400 | 595 | 560 | 0,042 | 4,6 |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,20 m/s
dB(A): indice di rumorosità
| Modello | Vk | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 7 |
| 125 | m³/h | 99 | 119 | 139 | 158 | 198 | 238 | 277 |
| L(m) | 1,9 | 2,3 | 2,6 | 2,8 | 3,5 | 4,2 | 4,7 | |
| Pa | 5 | 7 | 10 | 13 | 20 | 28 | 34 | |
| dB(A) | <20 | 22 | 26 | 28 | 35 | 40 | 47 | |
| 160 | m³/h | 144 | 173 | 202 | 230 | 288 | 346 | 403 |
| L(m) | 2 | 2,6 | 2,8 | 3,3 | 4 | 4,7 | 5,5 | |
| Pa | 5 | 6 | 9 | 13 | 17 | 25 | 34 | |
| dB(A) | <20 | <20 | <20 | 23 | 27 | 35 | 42 | |
| 200 | m³/h | 198 | 238 | 277 | 317 | 396 | 475 | 554 |
| L(m) | 2,34 | 2,7 | 3,1 | 3,6 | 4,3 | 5 | 5,8 | |
| Pa | 5 | 6 | 9 | 13 | 17 | 25 | 34 | |
| dB(A) | <20 | <20 | 25 | 27 | 34 | 40 | 45 | |
| 250 | m³/h | 297 | 356 | 416 | 475 | 594 | 713 | 832 |
| L(m) | 2,6 | 3,3 | 3,7 | 4,2 | 5 | 6 | 7 | |
| Pa | 5 | 6 | 9 | 13 | 18 | 27 | 34 | |
| dB(A) | <20 | 22 | 26 | 30 | 36 | 42 | 47 | |
| 315 | m³/h | 369 | 443 | 517 | 590 | 738 | 886 | 1033 |
| L(m) | 2,8 | 3,2 | 3,6 | 4 | 5,1 | 5,9 | 7 | |
| Pa | 5 | 7 | 10 | 13 | 19 | 29 | 37 | |
| dB(A) | <20 | 20 | 25 | 23 | 35 | 41 | 45 | |
| 400 | m³/h | 378 | 454 | 529 | 605 | 756 | 907 | 1058 |
| L(m) | 2,3 | 2,8 | 3,3 | 3,6 | 4,3 | 5,2 | 6 | |
| Pa | 5 | 6 | 9 | 12 | 17 | 25 | 31 | |
| dB(A) | <20 | <20 | 19 | 23 | 30 | 36 | 40 |
Accessori

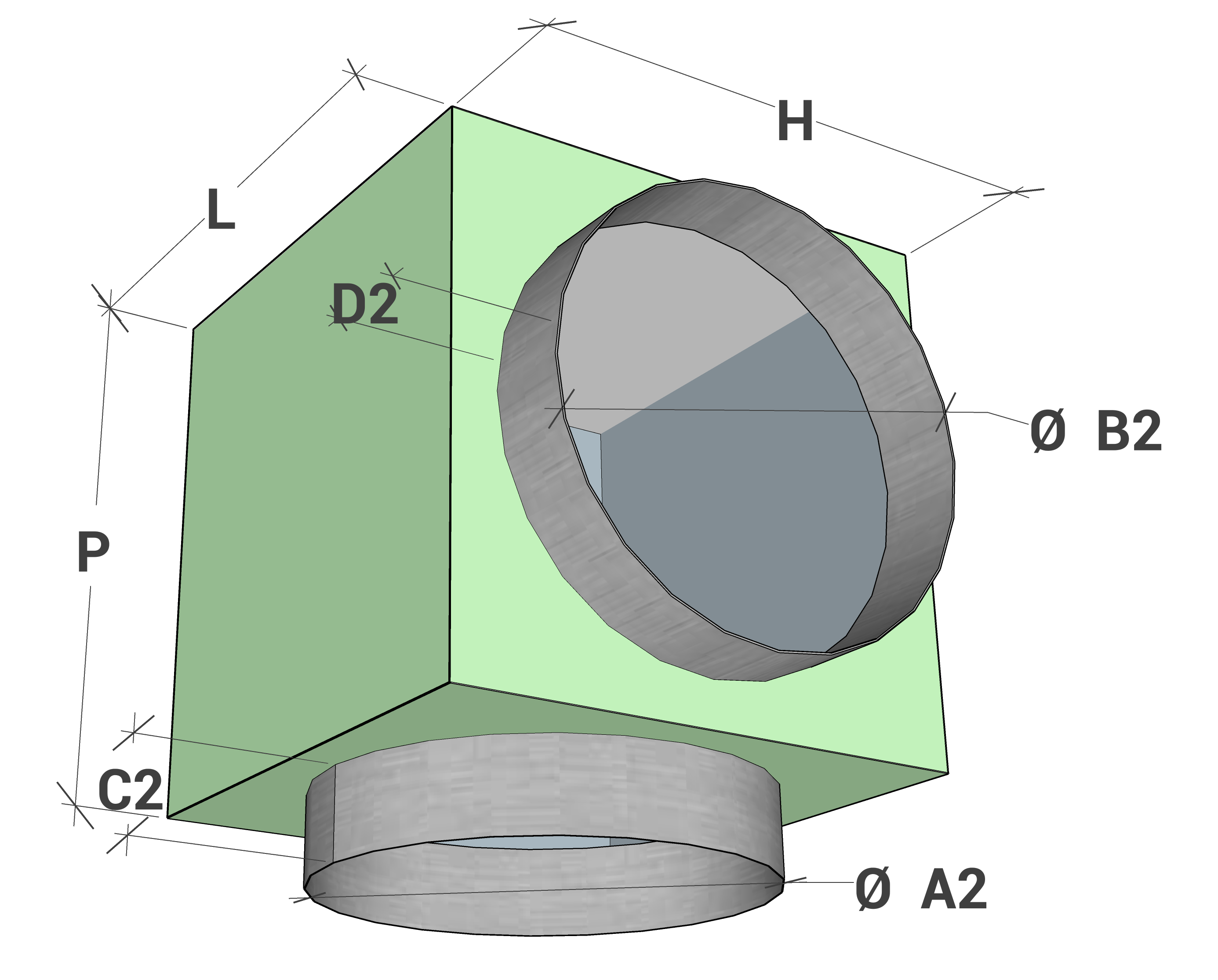

Plenum EPZ-DC EPI-DC
Tutte le misure sono espresse in mm.
| Modello | L | H | P | ØA2 Diffusore | ØB2 Tubo flessibile o rigido | C2 | D2 |
| 125 | 200 | 200 | 200 | 127 | 125 | 70 | 100 |
| 160 | 250 | 250 | 250 | 162 | 155 | 70 | 100 |
| 200 | 300 | 300 | 300 | 202 | 195 | 70 | 100 |
| 250 | 350 | 350 | 350 | 252 | 245 | 70 | 100 |
| 315 | 400 | 400 | 400 | 317 | 310 | 70 | 100 |
| 400 | 500 | 500 | 500 | 402 | 395 | 70 | 100 |
Listino prezzi
| Modello | diffusore EDQC1 | serranda di regolazione EDZ | Deflettori | Staffe di montaggio | Piastra per controsoffitti | plenum zincato | PLENUM ISOLATO |
| EPZ-DC | EPI-DC | ||||||
| euro | euro | euro | euro | euro | euro | euro | |
| 125 | 181,04 | 45,26 | 42,19 | 63,29 | 187,46 | 56,76 | 83,93 |
| 160 | 209,29 | 61,19 | 44,21 | 63,29 | 187,46 | 63,14 | 85,27 |
| 200 | 264,50 | 65,02 | 52,65 | 63,29 | 187,46 | 71,86 | 96,61 |
| 250 | 314,58 | 72,67 | 57,79 | 63,29 | 187,46 | 95,57 | 123,97 |
| 315 | 383,92 | 83,51 | 82,54 | 63,29 | - | 107,56 | 139,61 |
| 400 | 404,46 | 94,34 | 84,38 | 63,29 | - | 142,45 | 183,34 |
