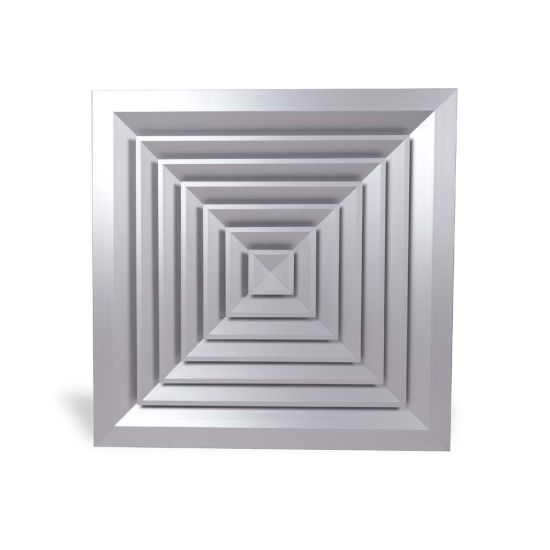

EDQ 10 Diffusori multidirezionali quadrati
Descrizione
Diffusore quadrati multidirezionali con coni estraibili.
Caratteristiche
Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio viti non apparenti.
Finitura: anodizzato naturale.
Installazione: fissaggio viti non apparenti.
Impiego
Diffusore molto versatile, adatto specialmente negli impianti dove è necessario il controllo del lancio nelle specifiche direzioni.
A richiesta
Verniciatura colore bianco RAL 9016 o altri colori RAL a scelta (prezzi a richiesta).
Accessori
- SC serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
- EPZ-EDQ plenum in acciaio zincato.
- EPI-EDQ plenum in acciaio zincato isolato.
- EPZ-EDQ plenum in acciaio zincato.
- EPI-EDQ plenum in acciaio zincato isolato.
Dati di funzionamento EDQ10
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
tutte le dimensioni sono espresse in mm
| dimensioni HxL | Vk (m/s) | 3 | 4 | 5 | 6 | ||||
| sezione efficace m² | m3/h | L(m) | m3/h | L(m) | m3/h | L(m) | m3/h | L(m) | |
| 150x150 | 0,010 | 108 | 1,2 | 144 | 1,6 | 180 | 2 | 216 | 2,6 |
| 225x225 | 0,022 | 238 | 1.8 | 317 | 2,5 | 396 | 3,2 | 475 | 3,8 |
| 300x300 | 0,038 | 410 | 2,4 | 547 | 3,2 | 686 | 4 | 820 | 4,8 |
| 375x375 | 0,058 | 626 | 2,9 | 835 | 3,9 | 1044 | 4,8 | 1253 | 5,8 |
| 450x450 | 0,085 | 918 | 3,6 | 1224 | 4,8 | 1530 | 6 | 1836 | 7,2 |
| 525x525 | 0,116 | 1253 | 4,2 | 1670 | 5,4 | 2088 | 7 | 2505 | 8,4 |
| 600x600 | 0,150 | 1620 | 4,6 | 2160 | 6,4 | 2700 | 7,8 | 3240 | 9,5 |
| perdite di carico | Pa | 5 | 10 | 15 | 20 | ||||
| Indice di rumorosità | dB(A) | 20/25 | 30/35 | 35/40 | 40/45 | ||||
Serranda di taratura SC
Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Plenum
| EDQ | L1 x H1 | Ø d | P1 | P2 | E |
| 150x150 | 155x155 | 125 | 200 | 245 | 50 |
| 225x225 | 230x230 | 150 | 200 | 270 | 50 |
| 300x300 | 305x305 | 200 | 200 | 320 | 50 |
| 375x375 | 380x380 | 200 | 200 | 320 | 50 |
| 450x450 | 455x455 | 250 | 250 | 370 | 50 |
| 525x525 | 530x530 | 300 | 200 | 400 | 50 |
| 600x600 | 605x605 | 300 | 200 | 400 | 50 |
Listino prezzi
Nota: verniciato bianco RAL 9016 + 20%.
| dimensioni LxH | diffusore EDQ 10 | serranda SC | stacco laterale | stacco superiore | ||
| plenum zincato | PLENUM ISOLATO | plenum zincato | PLENUM ISOLATO | |||
| EPZ-EDQ | EPI-EDQ | EPZ-EDQ | EPI-EDQ | |||
| euro | euro | euro | euro | euro | euro | |
| 150x150 | 71,78 | 13,57 | 36,81 | 49,15 | 30,20 | 41,93 |
| 225x225 | 76,33 | 16,32 | 42,92 | 57,26 | 34,70 | 47,84 |
| 300x300 | 92,71 | 27,79 | 51,84 | 69,02 | 39,97 | 54,72 |
| 375x375 | 114,85 | 34,93 | 69,33 | 92,04 | 55,88 | 72,78 |
| 450x450 | 140,27 | 44,82 | 81,24 | 107,83 | 62,18 | 81,08 |
| 525x525 | 169,88 | 76,00 | 107,25 | 134,73 | 81,62 | 103,95 |
| 600x600 | 197,23 | 76,00 | 137,07 | 169,59 | 97,22 | 121,28 |
