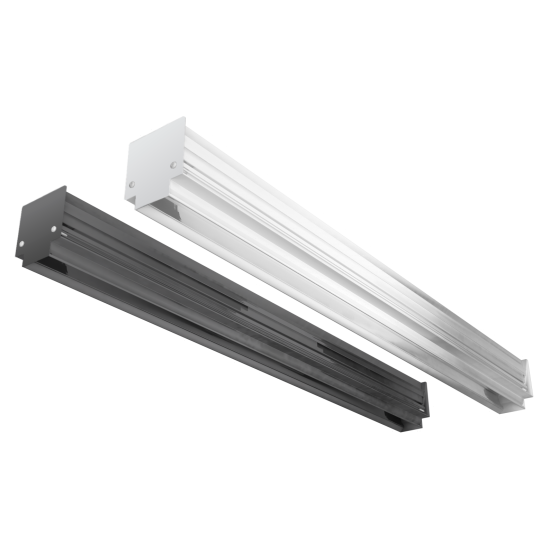

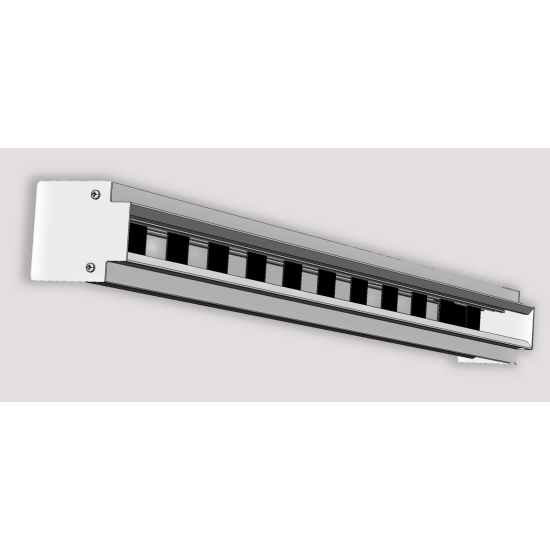

EDLH-EDLHB Diffusori lineari multiferitoia a scomparsa

Descrizione

Diffusori lineari a scomparsa con mono e multiferitoia da 20 mm o 30 mm con profilo aerodinamico in alluminio e deflettori regolabili, per un ottimale controllo del lancio dell’aria.
Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.

Caratteristiche

Materiale: alluminio.
Finitura EDLH: telaio e deflettori in alluminio verniciato nero RAL9005.
Finitura EDLHB: telaio e deflettori in alluminio verniciato bianco RAL9016.
Numero feritoie: da 1 a 3
Dimensioni feritoia: 20 mm o 30 mm.

Installazione: mediante plenum con sistema di montaggio a ponti.

Dimensioni realizzabili in unico pezzo:
- lunghezza minima 300 mm;
- lunghezza massima 2000 mm.

Impiego

Diffusore adatto sia alla mandata che alla ripresa dell’aria in ambienti di grandi dimensioni. Grazie alla sua modularità permette grande libertà di progettazione.
Il sistema EDLH è studiato per l’installazione su pareti e controsoffitti in cartongesso con spessore 12,5 mm.

Modelli

-EDLH10-FA - EDLHB10-FA diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 20 mm.
-EDLH20-FA - EDLHB20-FA diffusori lineari a scomparsa di mandata con deflettori e feritoia da 20 mm.
-EDLH30-FA - EDLHB30-FA diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 20 mm.
-EDLH40-FA - EDLHB40-FA diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 20 mm.

-EDLH10-FB - EDLHB10-FB diffusori lineari a scomparsa di ripresa senza deflettori con feritoia da 30 mm.
-EDLH20-FB - EDLHB20-FB diffusori lineari a scomparsa di mandata con deflettori e feritoia da 30 mm.
-EDLH30-FB - EDLHB30-FB diffusori lineari a scomparsa di ripresa senza deflettori, con serranda e feritoia da 30 mm.
-EDLH40-FB - EDLHB40-FB diffusori lineari a scomparsa di mandata con deflettori e serranda e feritoia da 30 mm.

Accessori

- plenum zincato;
- plenum isolato;
- ponti di fissaggio;
- kit di continuità.

A richiesta

- Possibilità di installazione in continuità.
- Plenum con attacco posteriore ovalizzato.

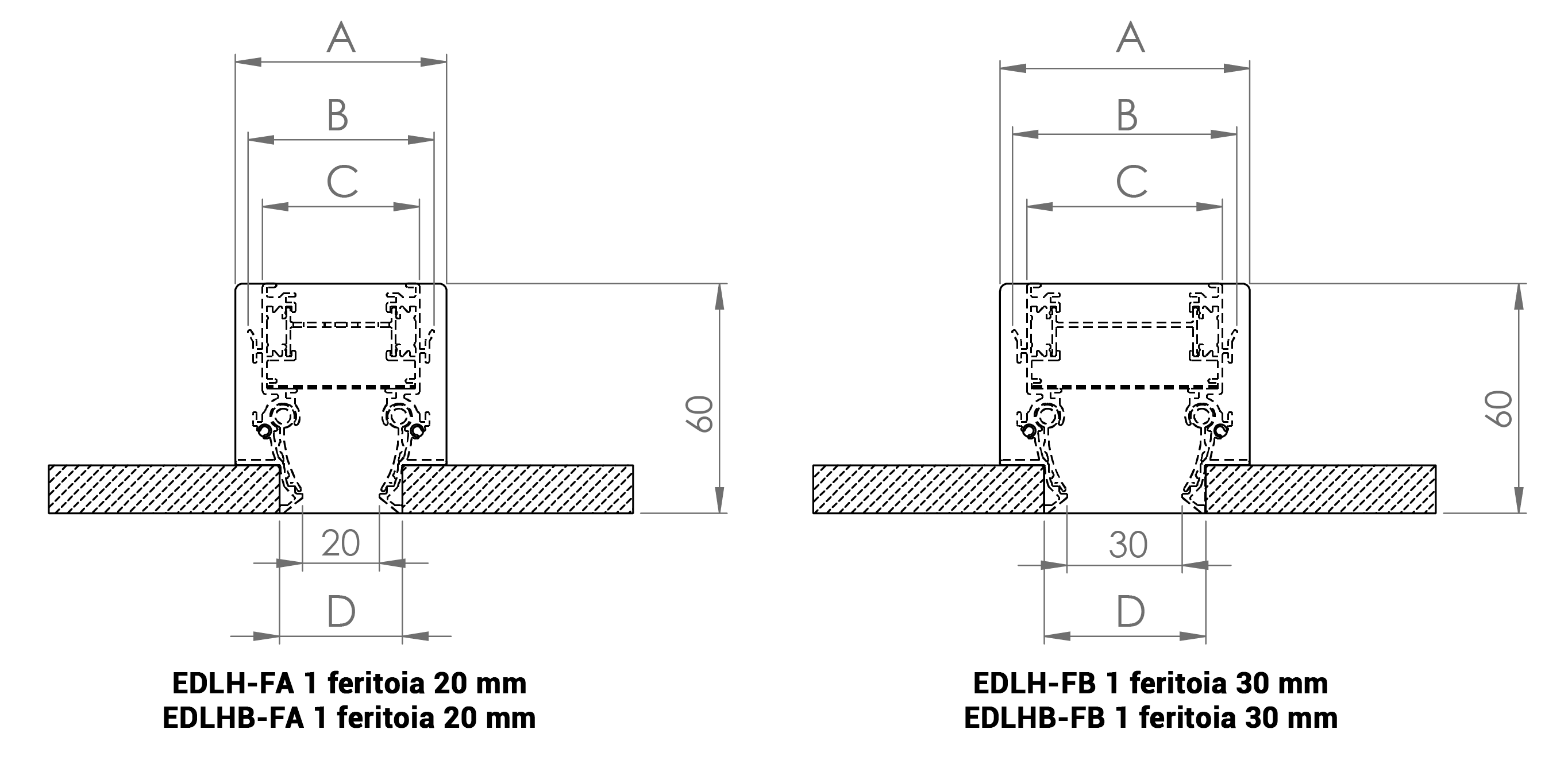

EDLH - EDLHB una feritoia dimensioni

Tutte le dimensioni sono espresse in mm

1 feritoia	L	A	B	C	D	numero ponti di fissaggio

feritoia da 20 mm	800	55	48	41	34	2
	1000					2
	1200					2
	1500					2
	2000					2
feritoia da 30 mm	800	65	58	51	44	2
	1000					2
	1200					2
	1500					2
	2000					2

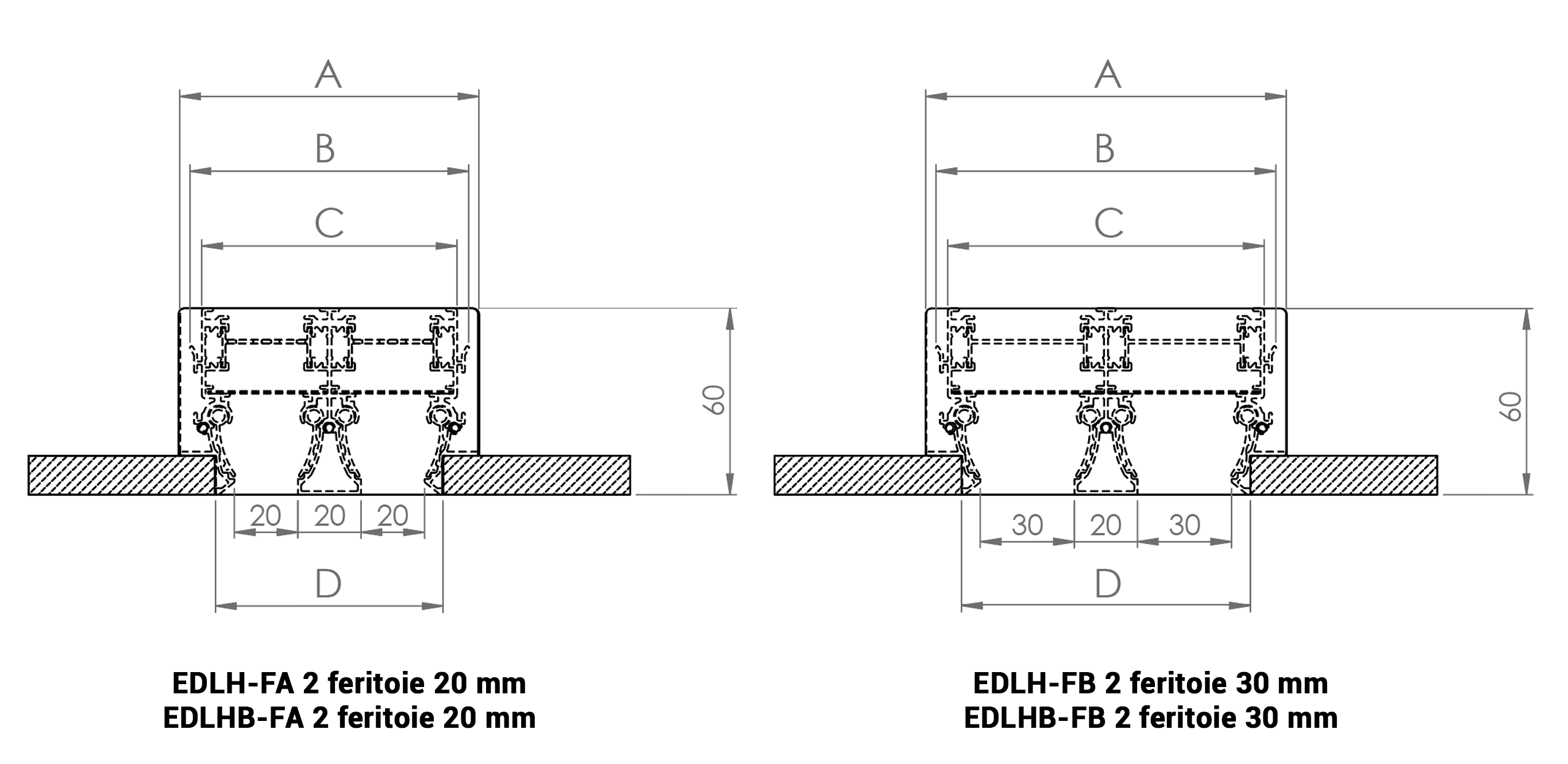

EDLH - EDLHB due feritoie dimensioni

2 feritoie	L	A	B	C	D	numero ponti di fissaggio

feritoie da 20 mm	800	95	88	81	74	2
	1000					2
	1200					2
	1500					2
	2000					2
feritoie da 30 mm	800	115	108	101	94	2
	1000					2
	1200					2
	1500					2
	2000					2

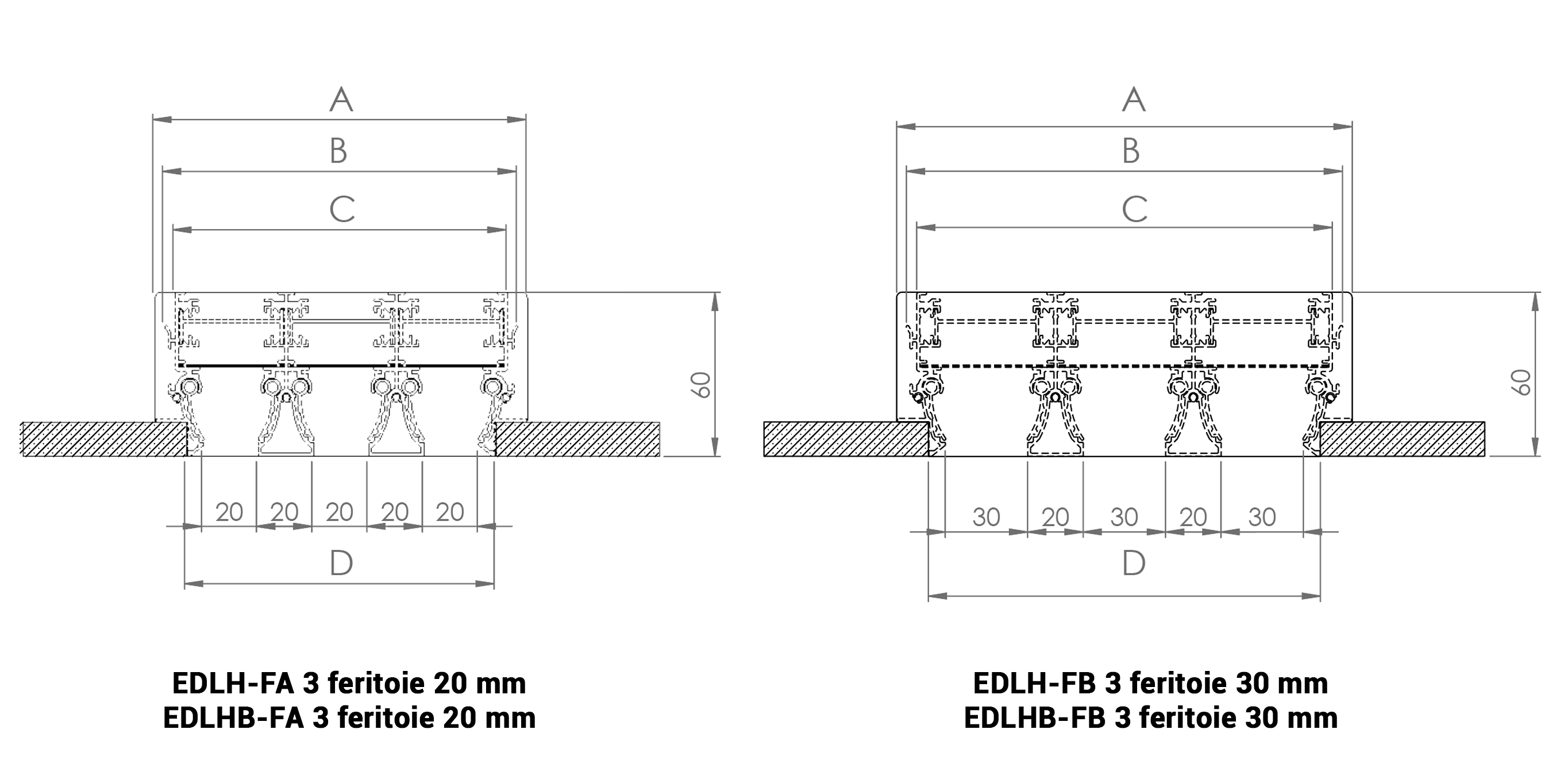

EDLH - EDLHB tre feritoie dimensioni

3 feritoie	L	A	B	C	D	numero ponti di fissaggio

feritoie da 20 mm	800	135	128	121	114	2
	1000					2
	1200					2
	1500					2
	2000					3
feritoie da 30 mm	800	165	158	151	144	2
	1000					2
	1200					2
	1500					2
	2000					3

Dati di funzionamento

Dati riferiti a diffusori di lunghezza 1m, con una velocità terminale Vt=0.25 m/s, montati a filo soffitto e con lancio laterale con effetto coanda.

Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta.
Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria.

La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono variare.

Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità

feritoie	dimensioni feritoie	sezione efficace m²	portata aria e lancio
1 feritoia	feritoia da 20 mm	0,0097	m³/h	70	105	140	175	210	245
	feritoia da 20 mm	0,0097	L(m)	1.8	2.7	3.6	4.5	5.4	6.3
	feritoia da 30 mm	0,0146	m³/h	105	158	210	262	315	368
		0,0146	L(m)	1,6	2,5	3,4	4,2	5	5,8
		Indice di rumorosità	dB(A)	<20	22	32	37	44	48
2 feritoie	feritoie da 20 mm	0,0194	m³/h	140	210	280	350	420	490
	feritoie da 20 mm	0,0194	L(m)	2,6	3,9	5,1	6,4	7,7	9,0
	feritoie da 30 mm	0,0292	m³/h	210	316	420	524	630	736
		0,0292	L(m)	2,3	3,6	4,9	6,0	7,1	8,3
		Indice di rumorosità	dB(A)	<20	24	34	39	46	50
3 feritoie	feritoie da 20 mm	0,0291	m³/h	210	315	420	525	630	735
	feritoie da 20 mm	0,0291	L(m)	3,9	5,8	7,7	9,6	11,6	13,5
	feritoie da 30 mm	0,0438	m³/h	315	474	630	786	945	1104
		0,0438	L(m)	3,4	5,4	7,3	9,0	10,7	12,4
		Indice di rumorosità	dB(A)	<20	26	36	41	48	52
Vk			m/s	2	3	4	5	6	7
perdite di carico			Pa	7	15	26	41	59	80

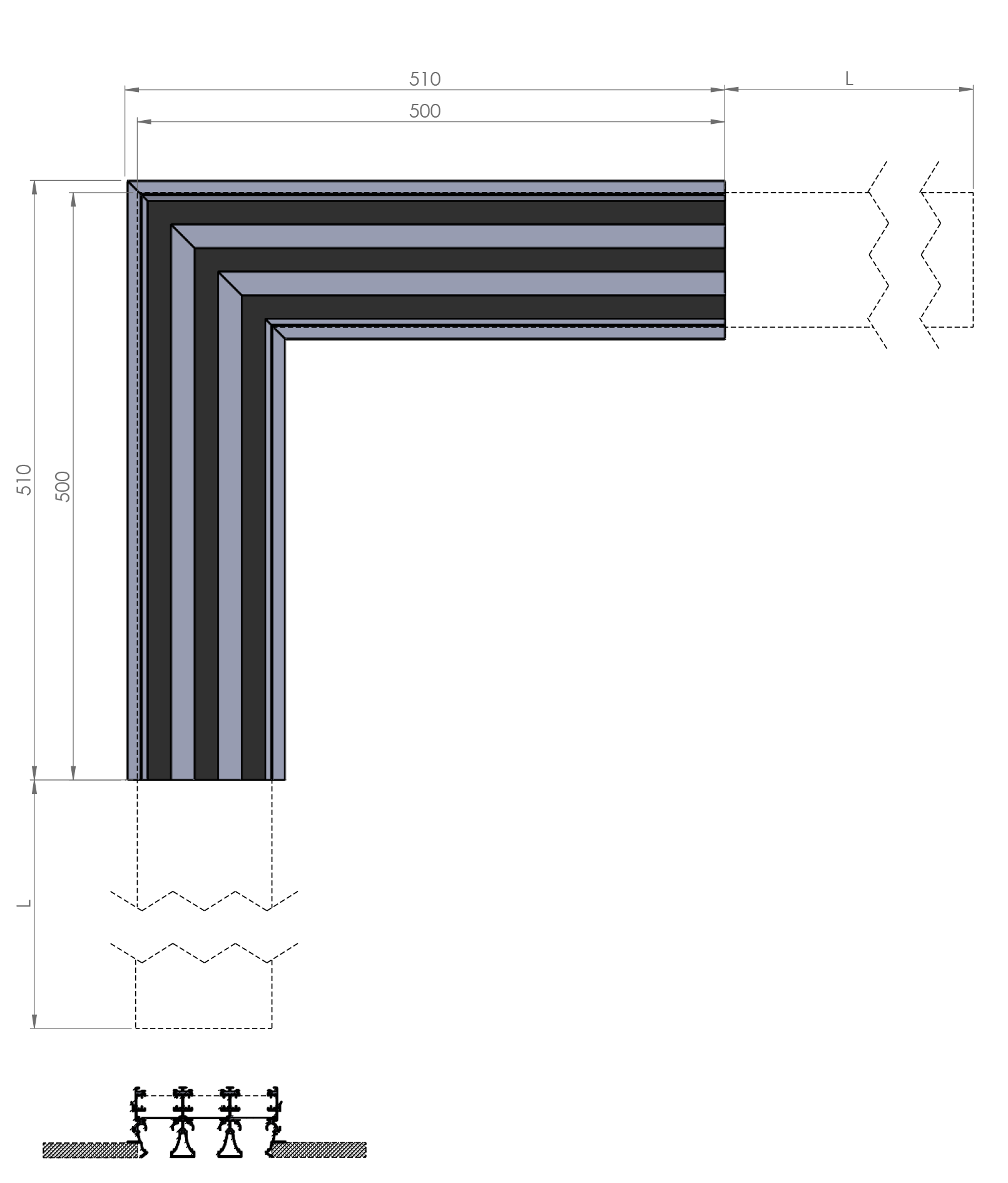

Angolo di collegamento

Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 500 mm per lato. Non ha funzionalità di ventilazione.

Tutte le misure sono espresse in mm.

angolo

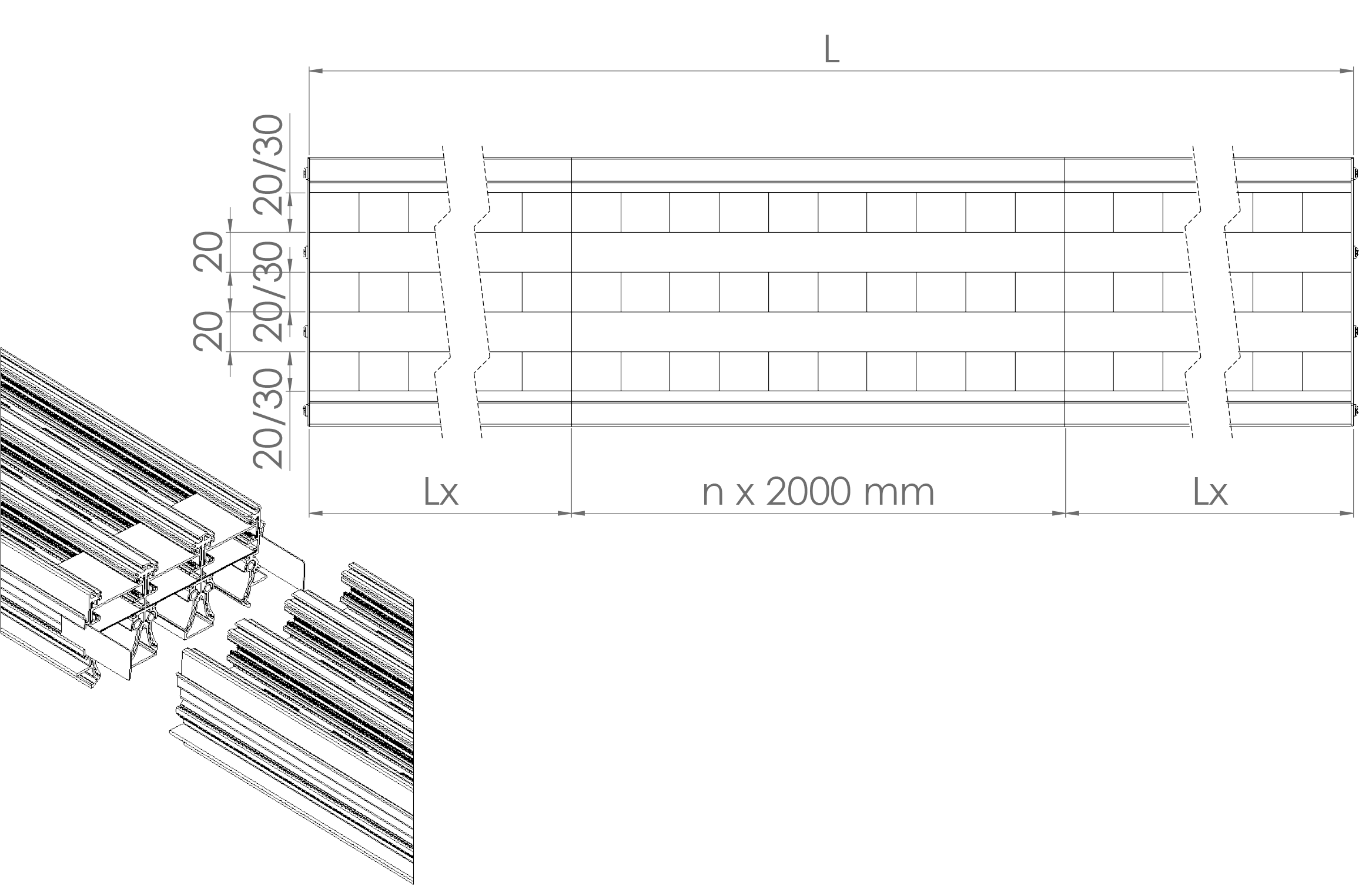

Kit di continuità

Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due piastrine di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.

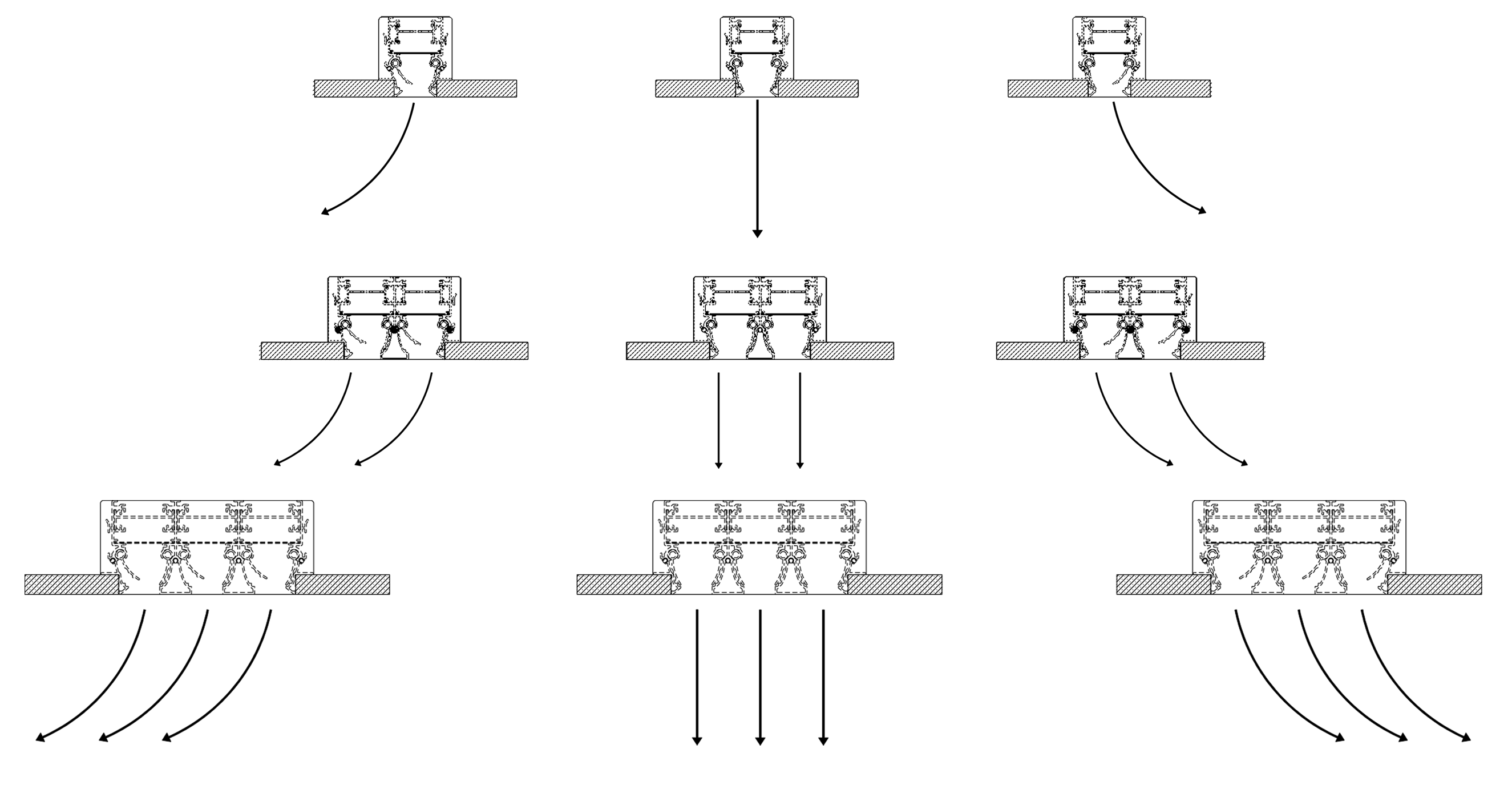

Caratteristiche lancio aria

Dimensioni plenum e sistema di montaggio con ponti di fissaggio

1 feritoia	L	Dimensioni plenum
1 feritoia	L	L1	L2	Numero stacchi	Ø d	P	H	E	F
feritoia da 20 mm	800	800	770	1	145	240	65	80	49
	1000	1000	970	1
	1200	1200	1170	2
	1500	1500	1470	2
	2000	2000	1970	2
feritoia da 30 mm	800	800	770	1	145	240	75	80	49
	1000	1000	970	1
	1200	1200	1170	2
	1500	1500	1470	2
	2000	2000	1970	2

2 feritoie	L	Dimensioni plenum
2 feritoie	L	L1	L2	Numero stacchi	Ø d	P	H	E	F
feritoie da 20 mm	800	800	770	2	145	300	105	80	49
	1000	1000	970	2
	1200	1200	1170	2
	1500	1500	1470	2
	2000	2000	1970	2
feritoie da 30 mm	800	800	770	2	198	300	125	80	49
	1000	1000	970	2
	1200	1200	1170	2
	1500	1500	1470	2
	2000	2000	1970	2

3 feritoie	L	Dimensioni plenum
3 feritoie	L	L1	L2	Numero stacchi	Ø d	P	H	E	F
feritoie da 20 mm	800	800	770	2	198	300	145	80	49
	1000	1000	970	2
	1200	1200	1170	2
	1500	1500	1470	2
	2000	2000	1970	2
feritoie da 30 mm	800	800	770	2	198	300	165	80	49
	1000	1000	970	2
	1200	1200	1170	2
	1500	1500	1470	2
	2000	2000	1970	2

Listino prezzi EDLH-FA - 1 feritoia - verniciato nero RAL9005 - feritoia 20 mm

EDLH-FA	lunghezza	EDLH10-FA	EDLH20-FA	EDLH30-FA	EDLH40-FA	PLENUM	PLENUM ISOLATO
1 feritoia		euro	euro	euro	euro	euro	euro
feritoia da 20 mm	800	50,40	52,79	59,26	65,68	59,72	77,01
	1000	56,63	59,42	65,82	73,24	64,98	83,85
	1200	67,25	71,83	80,07	87,79	81,58	108,33
	1500	76,55	82,15	89,86	99,21	87,92	113,29
	2000	97,48	101,01	115,04	126,11	100,41	132,50

Listino prezzi EDLH-FA - 2 feritoie - verniciato nero RAL9005 - feritoie 20 mm

EDLH-FA	lunghezza	EDLH10-FA	EDLH20-FA	EDLH30-FA	EDLH40-FA	PLENUM	PLENUM ISOLATO
2 feritoie		euro	euro	euro	euro	euro	euro
feritoie da 20 mm	800	88,08	94,66	104,06	117,98	69,98	90,85
	1000	98,32	106,10	115,23	131,37	75,51	98,45
	1200	116,13	127,79	140,03	157,46	86,69	115,06
	1500	131,49	154,94	156,15	177,35	90,65	120,74
	2000	167,04	201,67	199,89	225,56	103,83	141,80

Listino prezzi EDLH-FA - 3 feritoie - verniciato nero RAL9005 - feritoie 20 mm

EDLH-FA	lunghezza	EDLH10-FA	EDLH20-FA	EDLH30-FA	EDLH40-FA	PLENUM	PLENUM ISOLATO
3 feritoie		euro	euro	euro	euro	euro	euro
feritoie da 20 mm	800	115,42	127,03	137,17	158,80	75,13	98,03
	1000	129,04	142,51	152,28	177,19	81,78	107,22
	1200	153,29	172,46	186,75	213,80	93,27	125,86
	1500	173,62	209,17	208,00	240,67	99,26	132,85
	2000	221,74	273,28	267,67	307,37	115,09	157,63

Listino prezzi EDLH-FB - 1 feritoia - verniciato nero RAL9005 - feritoia 30 mm

EDLH-FB	lunghezza	EDLH10-FB	EDLH20-FB	EDLH30-FB	EDLH40-FB	PLENUM	PLENUM ISOLATO
1 feritoia		euro	euro	euro	euro	euro	euro
feritoia da 30 mm	800	51,40	57,19	60,45	67,00	60,29	77,78
	1000	57,75	63,77	67,13	74,70	65,64	84,74
	1200	73,98	81,07	88,07	96,58	85,04	109,33
	1500	84,21	91,61	98,84	109,12	88,77	114,40
	2000	99,42	109,79	117,33	128,62	101,49	133,92

Listino prezzi EDLH-FB - 2 feritoie - verniciato nero RAL9005 - feritoie 30 mm

EDLH-FB	lunghezza	EDLH10-FB	EDLH20-FB	EDLH30-FB	EDLH40-FB	PLENUM	PLENUM ISOLATO
2 feritoie		euro	euro	euro	euro	euro	euro
feritoie da 30 mm	800	94,25	101,27	111,33	126,23	67,90	90,77
	1000	105,20	113,51	123,28	140,55	74,74	100,26
	1200	124,25	136,73	149,82	168,47	95,65	127,62
	1500	140,69	165,78	167,07	189,76	101,07	135,35
	2000	178,72	215,78	213,88	241,34	117,36	160,79

Listino prezzi EDLH-FB - 3 feritoie - verniciato nero RAL9005 - feritoie 30 mm

EDLH-FB	lunghezza	EDLH10-FB	EDLH20-FB	EDLH30-FB	EDLH40-FB	PLENUM	PLENUM ISOLATO
3 feritoie		euro	euro	euro	euro	euro	euro
feritoie da 30 mm	800	123,49	135,91	146,76	169,90	76,36	99,76
	1000	138,06	152,48	162,93	189,58	83,20	109,21
	1200	164,01	184,53	199,81	228,75	95,65	127,62
	1500	185,77	223,81	222,55	257,50	101,07	135,35
	2000	237,25	292,40	286,40	328,87	117,36	160,79

Listino prezzi EDLHB-FA - 1 feritoia - verniciato bianco RAL9016 - feritoia 20 mm

EDLHB-FA	lunghezza	EDLHB10-FA	EDLHB20-FA	EDLHB30-FA	EDLHB40-FA	PLENUM	PLENUM ISOLATO
1 feritoia		euro	euro	euro	euro	euro	euro
feritoia da 20 mm	800	50,40	52,79	59,26	65,68	59,72	77,01
	1000	56,63	59,42	65,82	73,24	64,98	83,85
	1200	67,25	71,83	80,07	87,79	81,58	108,33
	1500	76,55	87,32	89,86	99,21	87,92	113,29
	2000	97,48	101,01	115,04	126,11	100,41	132,50

Listino prezzi EDLHB-FA - 2 feritoie - verniciato bianco RAL9016 - feritoie 20 mm

EDLHB-FA	lunghezza	EDLHB10-FA	EDLHB20-FA	EDLHB30-FA	EDLHB40-FA	PLENUM	PLENUM ISOLATO
2 feritoie		euro	euro	euro	euro	euro	euro
feritoie da 20 mm	800	88,08	94,66	104,06	117,98	69,98	90,85
	1000	98,32	106,10	115,23	131,37	75,51	98,45
	1200	116,13	127,79	140,03	157,46	86,69	115,06
	1500	131,49	154,94	156,15	177,35	90,65	120,74
	2000	167,04	201,67	199,89	225,56	103,83	141,80

Listino prezzi EDLHB-FA - 3 feritoie - verniciato bianco RAL9016 - feritoie 20 mm

EDLHB-FA	lunghezza	EDLHB10-FA	EDLHB20-FA	EDLHB30-FA	EDLHB40-FA	PLENUM	PLENUM ISOLATO
3 feritoie		euro	euro	euro	euro	euro	euro
feritoie da 20 mm	800	115,42	127,03	137,17	158,80	75,13	98,03
	1000	129,04	142,51	152,28	177,19	81,78	107,22
	1200	153,29	172,46	186,75	213,80	93,27	125,86
	1500	173,62	209,17	208,00	240,67	99,26	132,85
	2000	221,74	273,28	267,67	307,37	115,09	157,63

Listino prezzi EDLHB-FB - 1 feritoia - verniciato bianco RAL9016 - feritoia 30 mm

EDLHB-FB	lunghezza	EDLHB10-FB	EDLHB20-FB	EDLHB30-FB	EDLHB40-FB	PLENUM	PLENUM ISOLATO
1 feritoia		euro	euro	euro	euro	euro	euro
feritoia da 30 mm	800	51,40	57,19	60,45	67,00	60,29	77,78
	1000	57,75	63,77	67,13	74,70	65,64	84,74
	1200	73,98	81,07	88,07	96,58	85,04	109,33
	1500	84,21	91,61	98,84	109,12	88,77	114,40
	2000	99,42	109,79	117,33	128,62	101,49	133,92

Listino prezzi EDLHB-FB - 2 feritoie - verniciato bianco RAL9016 - feritoie 30 mm

EDLHB-FB	lunghezza	EDLHB10-FB	EDLHB20-FB	EDLHB30-FB	EDLHB40-FB	PLENUM	PLENUM ISOLATO
2 feritoie		euro	euro	euro	euro	euro	euro
feritoie da 30 mm	800	94,25	101,27	111,33	126,23	67,90	90,77
	1000	105,20	113,51	123,28	140,55	74,74	100,26
	1200	124,25	136,73	149,82	168,47	95,65	127,62
	1500	140,69	165,78	167,07	189,76	101,07	135,35
	2000	178,72	215,78	213,88	241,34	117,36	160,79

Listino prezzi EDLHB-FB - 3 feritoie - verniciato bianco RAL9016 - feritoie 30 mm

EDLHB-FB	lunghezza	EDLHB10-FB	EDLHB20-FB	EDLHB30-FB	EDLHB40-FB	PLENUM	PLENUM ISOLATO
3 feritoie		euro	euro	euro	euro	euro	euro
feritoie da 30 mm	800	123,49	135,91	146,76	169,90	76,36	99,76
	1000	138,06	152,48	162,93	189,58	83,20	109,21
	1200	164,01	184,53	199,81	228,75	95,65	127,62
	1500	185,77	223,81	222,55	257,50	101,07	135,35
	2000	237,25	292,40	286,40	328,87	117,36	160,79

Listino prezzi

ponte di fissaggio e kit di continuità	euro
ponte di fissaggio per EDLH-FA EDLH-FB EDLHB-FA EDLHB-FB - 1 FERITOIA	11,87
ponte di fissaggio per EDLH-FA EDLHB-FA - 2 FERITOIE	11,87
ponte di fissaggio per EDLH-FB EDLHB-FB - 2 FERITOIE	11,87
ponte di fissaggio per EDLH-FA EDLHB-FA - 3 FERITOIE	11,87
ponte di fissaggio per EDLH-FB EDLhB-FB - 3 FERITOIE	11,87
kit di continuità	2,23

Listino prezzi angolo estetico

Angolo estetico senza deflettori	EDLH-FA	EDLH-FB	EDLHB-FA	EDLHB-FB
Angolo estetico senza deflettori	euro	euro	euro	euro
1 feritoia	artDDLHA00000	artDDLHA00040	artDDLHA00100	artDDLHA00200
2 feritoie	artDDLHA00010	artDDLHA00050	artDDLHA00110	artDDLHA00210
3 feritoie	artDDLHA00030	artDDLHA00060	artDDLHA00120	artDDLHA00220
kit di continuità	2,23	2,23	2,23	2,23
