EDFL EDFLB Diffusori lineari a feritoie con deflettori

Immagine
Immagine

Descrizione

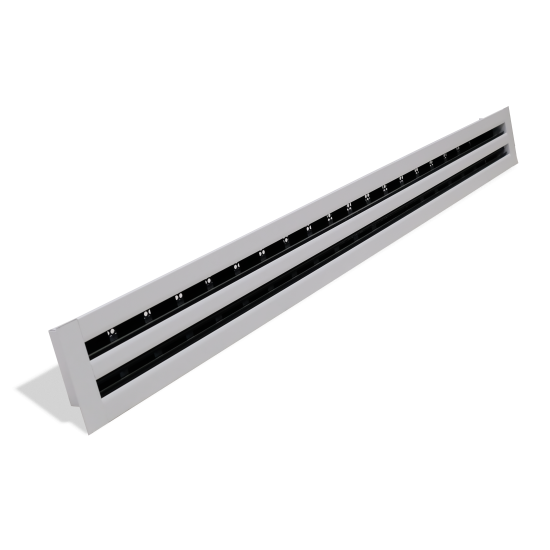

Diffusore lineare a feritoie con profilo aerodinamico in alluminio e deflettori regolabili, per un ottimale controllo del lancio dell’aria.

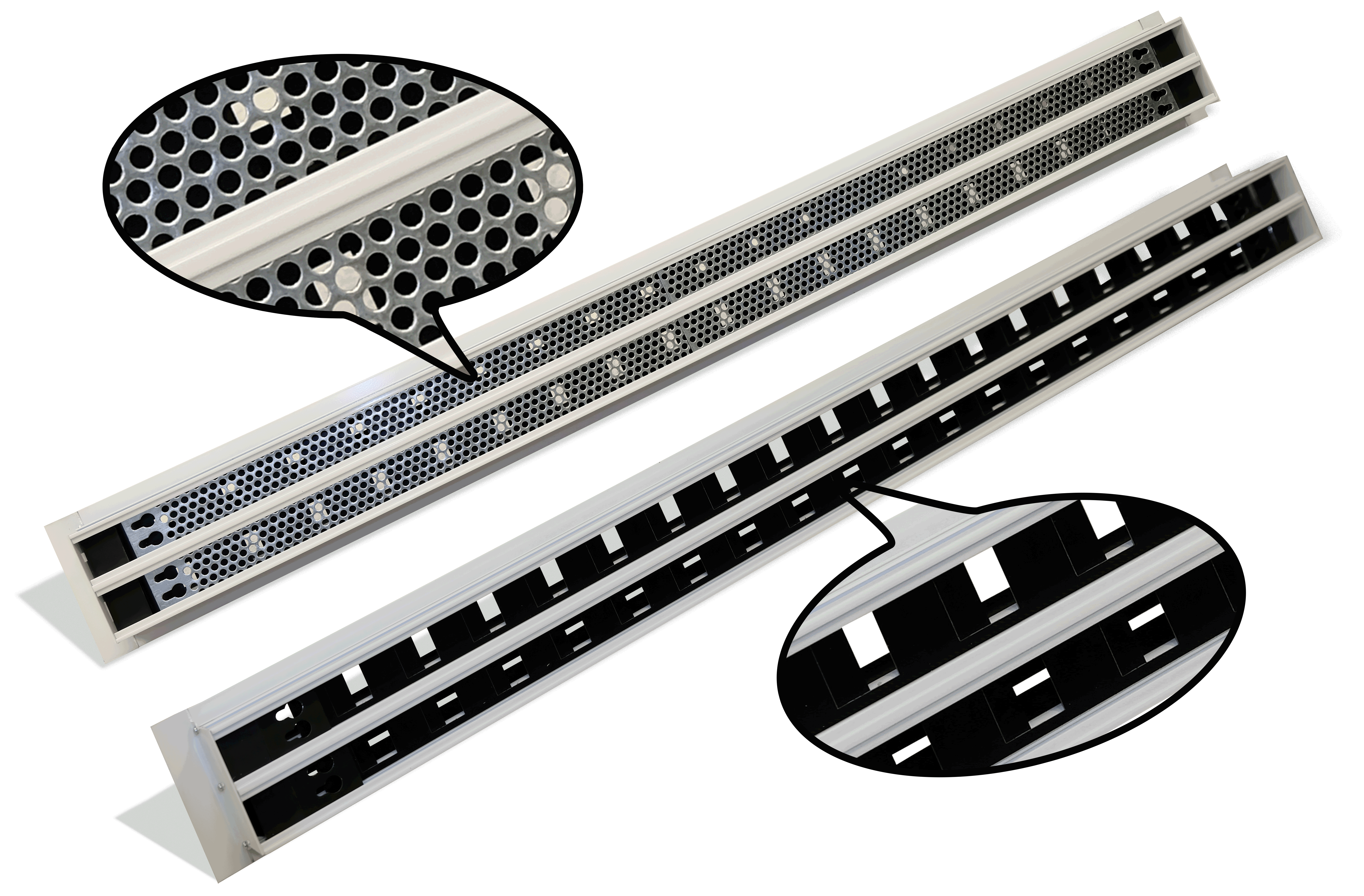

Disponibili anche con rete equalizzatrice e serranda di taratura a scorrimento.

Caratteristiche

Materiale: alluminio.
Finitura EDFL: telaio in alluminio anodizzato naturale e deflettori in alluminio verniciato nero.
Finitura EDFLB: telaio e deflettore in alluminio verniciato bianco RAL 9016.

Feritoie: da 1 a 4 in versione standard, 5 o 6 su richiesta.

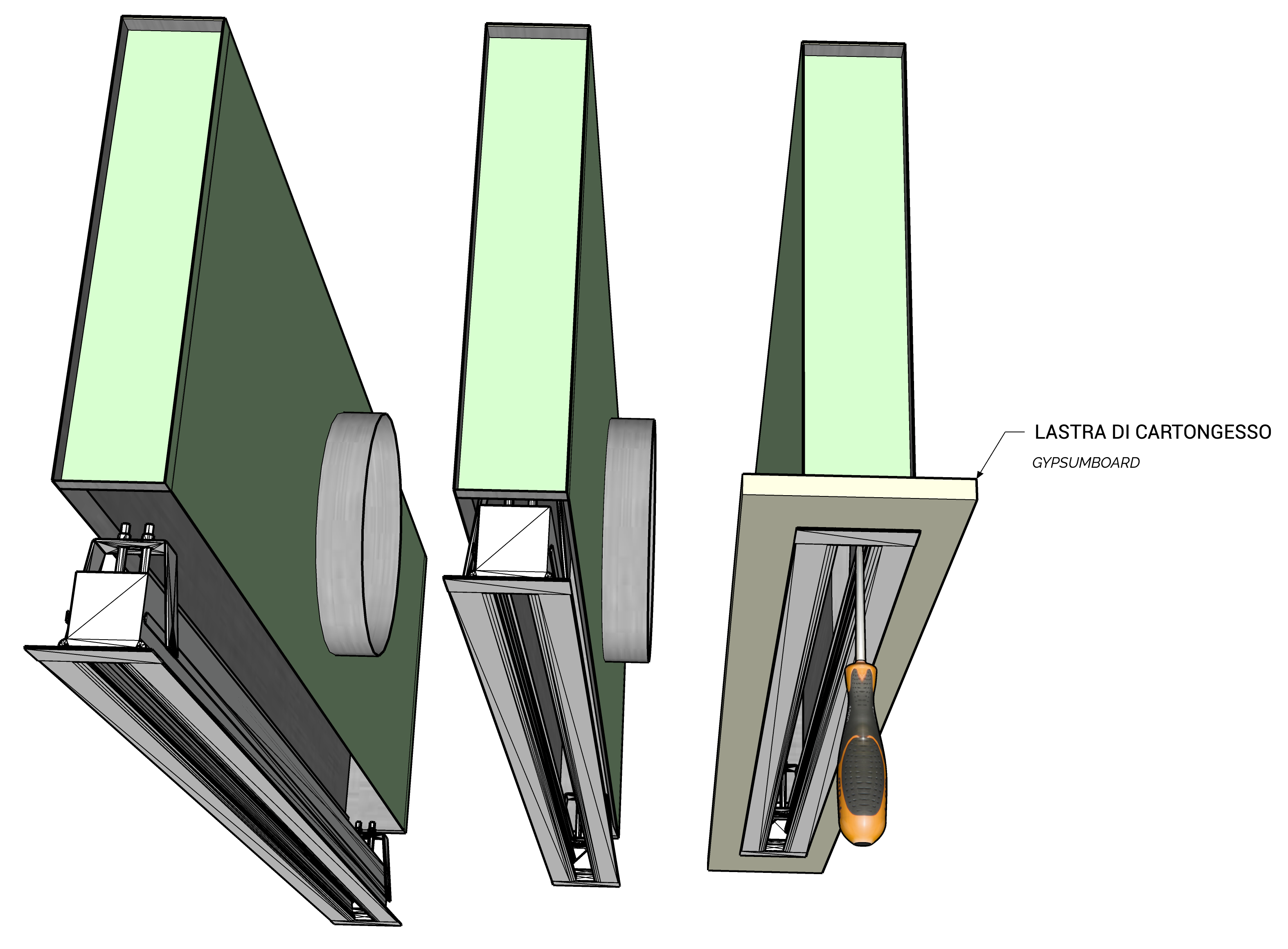

Installazione: direttamente a canale o mediante plenum con sistema di montaggio a ponti.

Dimensioni realizzabili in unico pezzo:
- lunghezza minima 300 mm;
- lunghezza massima 2000 mm.

Impiego

Diffusore adatto sia alla mandata che alla ripresa dell’aria in ambienti di grandi dimensioni. Grazie alla sua modularità permette grande libertà di progettazione.

Modelli

EDFL-10 diffusori di ripresa (senza deflettori).
EDFL-20 diffusori di mandata con deflettori neri.
EDFLB-20 diffusori di mandata verniciati bianco RAL9016 con deflettori bianchi.
EDFL-30 diffusori di ripresa con serranda.
EDFL-40 diffusori di mandata con deflettori neri e serranda a scorrimento.
EDFLB-40 diffusori di mandata verniciati bianco RAL9016 con deflettori bianchi e serranda a scorrimento.
EDFL-50 diffusori di mandata con deflettori neri, equalizzatore e serranda a scorrimento.
EDFLB-50 diffusori di mandata verniciati bianco RAL9016 con deflettori bianchi, equalizzatore e serranda a scorrimento.

Accessori

- plenum zincato;
- plenum isolato;
- angolo di collegamento a 90°;
- ponti di fissaggio;
- kit di continuità.

Dimensioni diffusore lineare:

Tutte le dimensioni sono espresse in mm

numero
feritoie		LABCnumero ponti di fissaggio
1 feritoia6004670412
8002
10002
12002
15002
20002
2 feritoie60086110812
8002
10002
12002
15002
20002
3 feritoie6001261501212
8002
10002
12002
15002
20003
4 feritoie6001661901612
8002
10002
12002
15002
20003

Dati di funzionamento

Dati riferiti a diffusori di lunghezza 1m, con una velocità terminale Vt=0.25 m/s e con un differenziale di temperatura di 10/12 °C, montati a filo soffitto e con lancio laterale.

Valori riferiti a diffusore senza serranda o con serranda a scorrimento aperta.
Valori riferiti al diffusore con deflettori in posizione di lavoro con parzializzazione al 50% della superficie utile di passaggio aria.

La posizione dei deflettori riduce la sezione efficace. Con deflettori completamente aperti o nel caso che il diffusore sia utilizzato per la ripresa, le portate in m³/h riportate in tabella possono essere aumentate.

Vk: velocità efficace (m/s)
m³/h: portata aria
Pa: perdite di carico in Pascal
L(m): lancio in metri
dB(A): indice di rumorosità

numero
feritoie		sezione efficace m²portata aria e lancio
1 feritoia0,0097m³/h70105140175210245
L(m)1.82.73.64.55.46.3
2 feritoie0,0194m3/h140210280350420490
L(m)2.53.856.37.58.8
3 feritoie0,0291m³/h210315420525630735
L(m)34.767.89.311
4 feritoie0,0388m3/h280420560700840980
L(m)3.55.4791112.6
Vkm/s234567
perdite di caricoPa81526405570
Indice di rumorositàdB(A)<202232374448

Angolo di collegamento

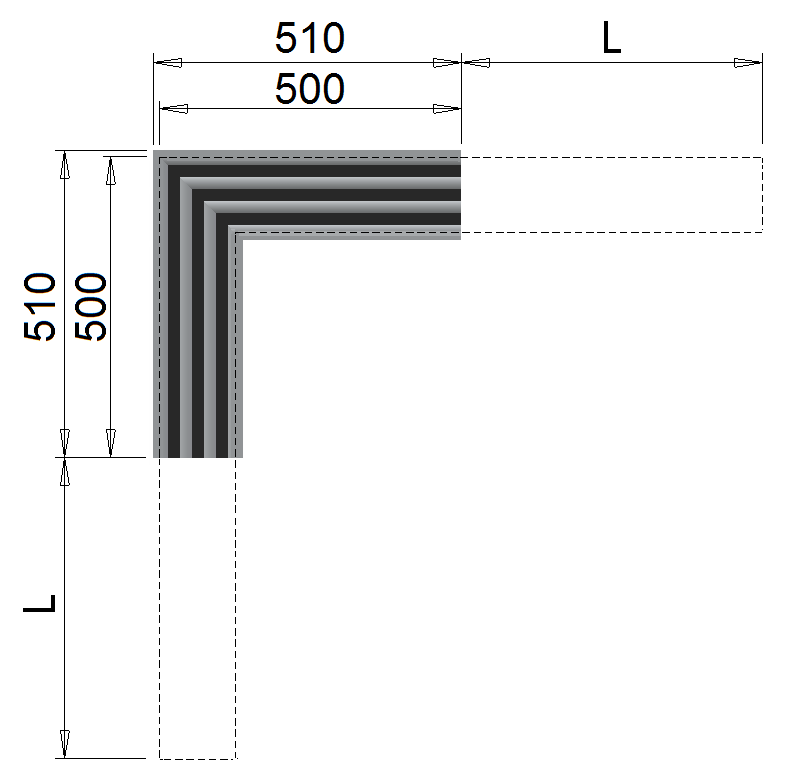

Elemento estetico di raccordo tra i due linee di diffusori lineari con angolo di 90° e lunghezza 500 mm per lato. Non ha funzionalità di ventilazione.

Tutte le misure sono espresse in mm.

Kit di continuità

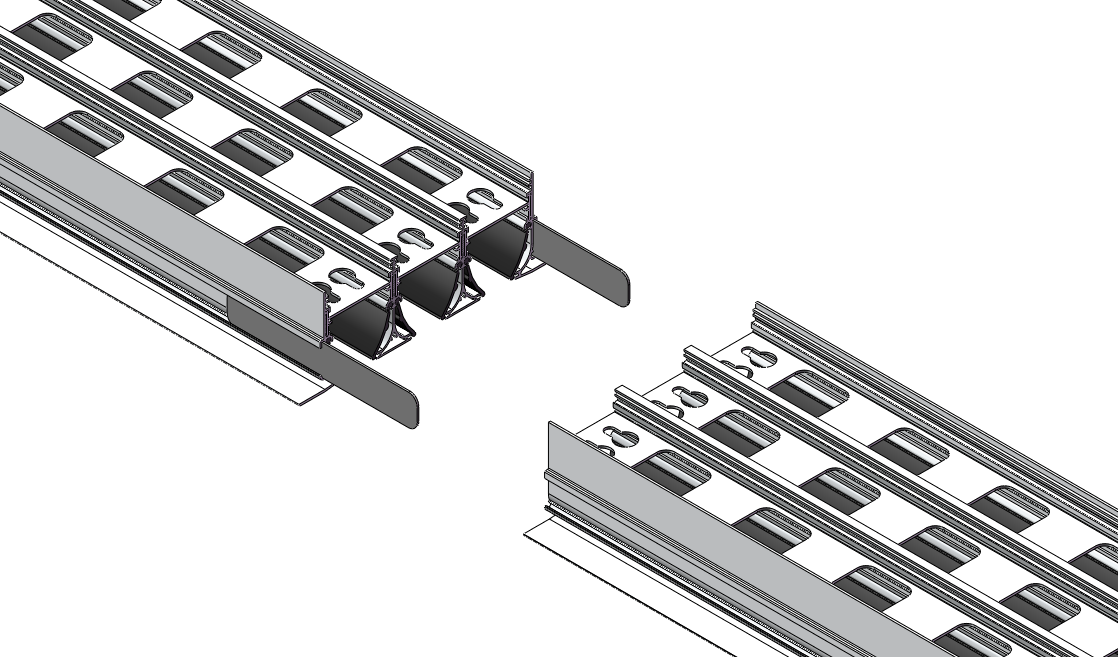

Il kit di continuità è un accessorio necessario per poter realizzare linee in continuità di diffusori lineari di lunghezza superiore ai 2 metri. E’ costituito da due piastrine di giunzione che permettono l'allineamento ed il collegamento di due componenti della linea.

Rete equilizzatrice e serranda a scorrimento:

Dimensioni plenum e sistema di montaggio con ponti di fissaggio

Tutte le dimensioni sono espresse in mm

numero
feritoie		L Dimensioni plenum
L1L2Numero stacchiØ dPHE
1 feritoia6006456151983005880
8008458151
1000104510151
1200124512152
1500154515152
2000204520152
2 feritoia60064561511483009880
8008458151
1000104510151
1200124512152
1500154515152
2000204520152
3 feritoia600645615119830013880
8008458151
1000104510151
1200124512152
1500154515152
2000204520152
4 feritoia600645615119830017880
8008458151
1000104510151
1200124512152
1500154515152
2000204520152

Installazione

Listino prezzi

Telaio in alluminio anodizzato naturale e deflettori in alluminio verniciato nero.

lunghezzaEDFL-10EDFL-20EDFL-30EDFL-40EDFL-50PLENUMPLENUM ISOLATO
euroeuroeuroeuroeuroeuroeuro
1
feritoia		60033,16 37,00 39,32 45,82 48,60 49,30 64,10
80037,90 42,29 44,94 50,23 55,55 55,34 70,79
100042,30 47,59 51,10 54,64 63,46 61,33 78,86
120046,70 52,89 57,26 63,46 72,28 67,37 88,65
150053,75 60,80 65,22 72,26 81,09 77,66 100,26
200064,34 74,04 79,29 88,15 100,47 99,34 129,97
2
feritoie		60043,95 54,55 57,06 64,79 74,04 52,15 67,83
80050,23 62,34 65,22 74,04 84,61 58,53 74,97
100056,38 67,86 74,04 84,61 96,05 66,79 85,43
120062,54 73,39 82,87 95,19 107,50 73,17 95,84
150073,15 87,25 95,18 108,40 126,90 84,62 108,64
200089,90 108,40 116,33 135,72 155,97 107,79 140,30
3
feritoie		60054,75 66,33 74,04 85,62 99,48 54,99 71,55
80062,58 75,80 84,61 97,85 113,68 61,72 79,09
100070,53 85,50 96,05 111,01 130,42 70,94 90,69
120078,49 95,21 107,50 124,18 147,17 77,66 101,72
150091,63 113,68 125,16 147,18 171,87 90,27 115,79
2000114,57 141,89 154,23 182,44 214,14 114,98 149,26
4
feritoie		60065,55 85,35 95,69 105,64 124,16 59,72 77,28
80074,91 97,55 106,90 120,73 141,89 66,79 85,23
100085,50 104,86 118,10 138,34 164,73 73,86 94,69
120096,10 120,69 131,15 155,96 187,59 80,97 106,29
1500111,93 139,24 155,12 183,29 215,94 94,07 121,01
2000138,34 175,34 191,24 228,25 268,78 119,67 155,67

Verniciato Ral 9010 con deflettori colore nero + 20%

Listino prezzi

Telaio e deflettori verniciati Ral 9016

lunghezzaEDFLB-20EDFLB-40EDFLB-50PLENUMPLENUM ISOLATO
euroeuroeuroeuroeuro
1
feritoia		60046,89 58,06 61,58 49,30 64,10
80053,57 63,61 70,34 55,34 70,79
100060,29 69,19 80,36 61,33 78,86
120067,04 80,40 90,43 67,37 88,65
150077,02 91,52 102,71 77,66 100,26
200093,75 111,65 127,21 99,34 129,97
2
feritoie		60069,12 82,07 93,78 52,15 67,83
80079,00 93,75 107,12 58,53 74,97
100085,94 107,12 121,62 66,79 85,43
120092,99 120,55 136,19 73,17 95,84
1500110,52 137,26 160,69 84,62 108,64
2000137,28 171,88 197,54 107,79 140,30
3
feritoie		60084,00 108,46 126,80 54,99 71,55
80095,96 123,90 144,84 61,72 79,09
1000108,28 140,60 165,19 70,94 90,69
1200120,66 157,38 185,63 77,66 101,72
1500143,96 186,37 217,62 90,27 115,79
2000179,68 231,06 271,22 114,98 149,26
4
feritoie		600108,15 133,85 157,33 59,72 77,28
800123,60 152,90 179,71 66,79 85,23
1000132,81 175,20 208,62 73,86 94,69
1200152,93 197,60 237,65 80,97 106,29
1500176,34 232,14 273,49 94,07 121,01
2000222,11 289,07 340,41 119,67 155,67

Listino prezzi

ponte di fissaggioeuro
1 feritoia11,87
2 feritoie11,87
3 feritoie11,87
4 feritoie11,87

Listino prezzi accessori

Angolare senza deflettoriEDFLEDFLB
euroeuro
1 feritoia84,62 101,56
2 feritoie112,81 135,34
3 feritoie140,98 169,16
4 feritoie171,02 205,19
kit di continuità2,23 2,23
