EDEA-SD Diffusori circolari a coni fissi con serranda

Descrizione

Diffusori circolari in alluminio a coni fissi completi di serranda di regolazione a farfalla.

Caratteristiche

Il diffusore è costruito in alluminio e verniciato bianco RAL 9016 mentre la serranda di regolazione è costituita da materiale plastico di colore nero.

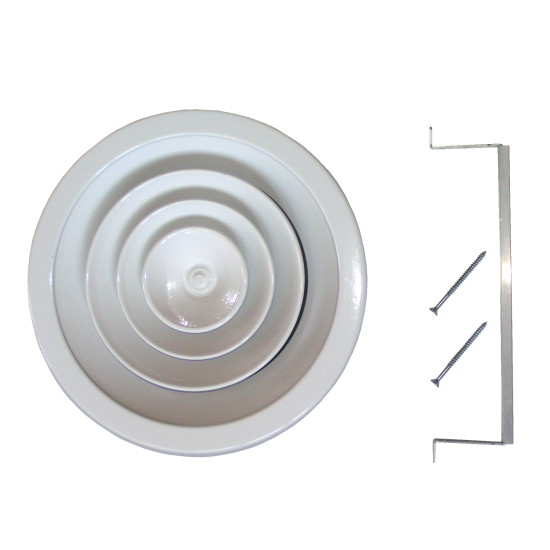

L’installazione può avvenire in controsoffitto mediante l’utilizzo del ponte di montaggio fornito in dotazione con il diffusore.

Impiego

Il diffusore a coni fissi EDEA-SD è adatto per applicazioni nel campo del condizionamento, riscaldamento e ventilazione con un impego sia come elemento di mandata che di aspirazione.
Il diffusore è equipaggiato con una guarnizione a tenuta sul lato posteriore.

L'altezza di installazione è normalmente compresa tra 2,5 m e 4,5 m.

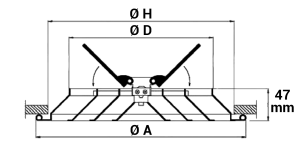

Dimensioni

Tutte le dimensioni sono espresse in mm

Modello	ØA	ØD	ØH foro
150	257	149	225
200	307	199	275
250	357	249	325
300	407	299	375

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

Modello	sezione efficace		Vk m/s
Modello	m²		2	3	4	5
150	0,0135	m³/h	98	145	194	245
		L(m)	1,1	1,6	2	2,5
		Pa	3	6	9	13
200	0,0285	m³/h	205	308	410	513
		L(m)	1,8	2,6	3,3	4
		Pa	5	8	13	18
250	0,0435	m³/h	313	470	626	783
		L(m)	2,1	3	4	4,8
		Pa	6	11	17	24
300	0,0585	m³/h	421	630	840	1053
		L(m)	2	2,9	3,7	4,5
		Pa	7	13	20	29
Indice di rumorosità		dB(A)	15-20	20-25	25-30	35-40
