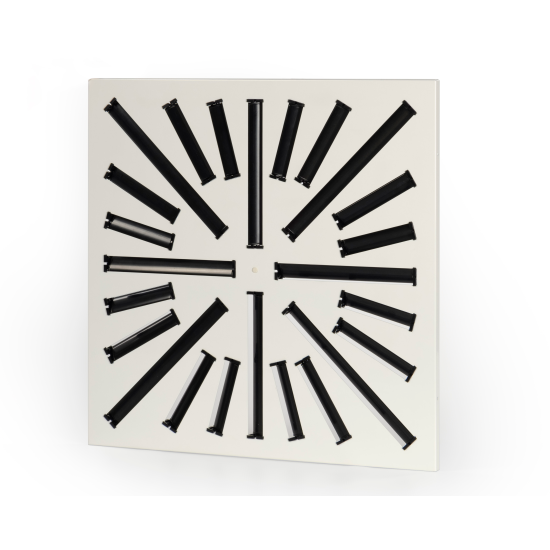

EDE5 Diffusori a getto elicoidale regolabile

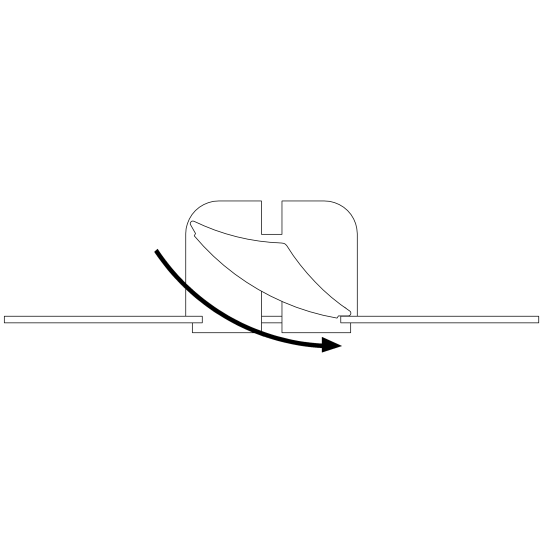

Diffusori a getto elicoidale ad alta induzione con deflettori a profilo aerodinamico regolabili
Descrizione
EDE 5 - Diffusori a getto elicoidale regolabile ad alta induzione.
Caratteristiche
Materiale: acciaio zincato.
Finitura:
- pannello verniciato bianco RAL 9016;
- deflettori in ABS nero.
Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).
Finitura:
- pannello verniciato bianco RAL 9016;
- deflettori in ABS nero.
Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).
Impiego
Diffusore ad effetto elicoidale, idoneo ad essere installato in ambienti di altezza compresa tra 2,5 e 4 m sia in riscaldamento che in condizionamento.
Accessori
- EPZ-EDE plenum zincato con serranda e ponte di fissaggio;
- EPZ-EDE-EQ plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
- EPI-EDE plenum isolato con serranda e ponte di fissaggio;
- EPI-EDE-EQ plenum isolato con serranda, ponte di fissaggio ed equalizzatore.
Esecuzioni speciali
Colore del pannello a richiesta.
Note
I plenum pronti a magazzino sono isolati, completi di serranda, stacco laterale e kit di fissaggio.

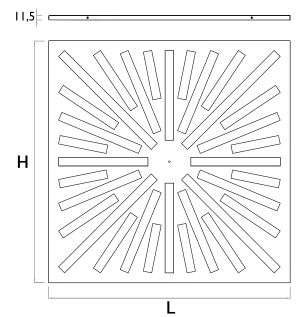

Dimensioni diffusore
| Modello EDE5 | L x H (mm) |
| 400 | 395x395 |
| 500 | 495x495 |
| 600 | 595x595 |
| 625 | 620x620 |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
| Modello | sezione efficace | Vk | 2 | 3 | 4 | 5 | 6 | numero deflettori |
| m² | ||||||||
| 400 | 0,0217 | m³/h | 160 | 235 | 315 | 390 | 470 | 16 |
| Pa | 2 | 5 | 9 | 16 | 25 | |||
| L(m) | 1,8 | 2,6 | 3,5 | 4,4 | 5,3 | |||
| 500 | 0,0402 | m³/h | 290 | 435 | 580 | 725 | 870 | 24 |
| Pa | 2 | 5 | 10 | 17 | 26 | |||
| L(m) | 1,7 | 2,5 | 3,4 | 4,2 | 5 | |||
| 600 | 0,0706 | m³/h | 510 | 760 | 1015 | 1270 | 1525 | 32 |
| Pa | 2 | 5 | 10 | 17 | 27 | |||
| L(m) | 2,2 | 3,4 | 4,5 | 5,6 | 6,7 | |||
| 625 | 0,0706 | m³/h | 510 | 760 | 1015 | 1270 | 1525 | 32 |
| Pa | 2 | 5 | 10 | 17 | 27 | |||
| L(m) | 2,2 | 3,4 | 4,5 | 5,6 | 6,7 | |||
| Indice di rumorosità | dB(A) | 20 | 25 | 30 | 35 | 40 | ||

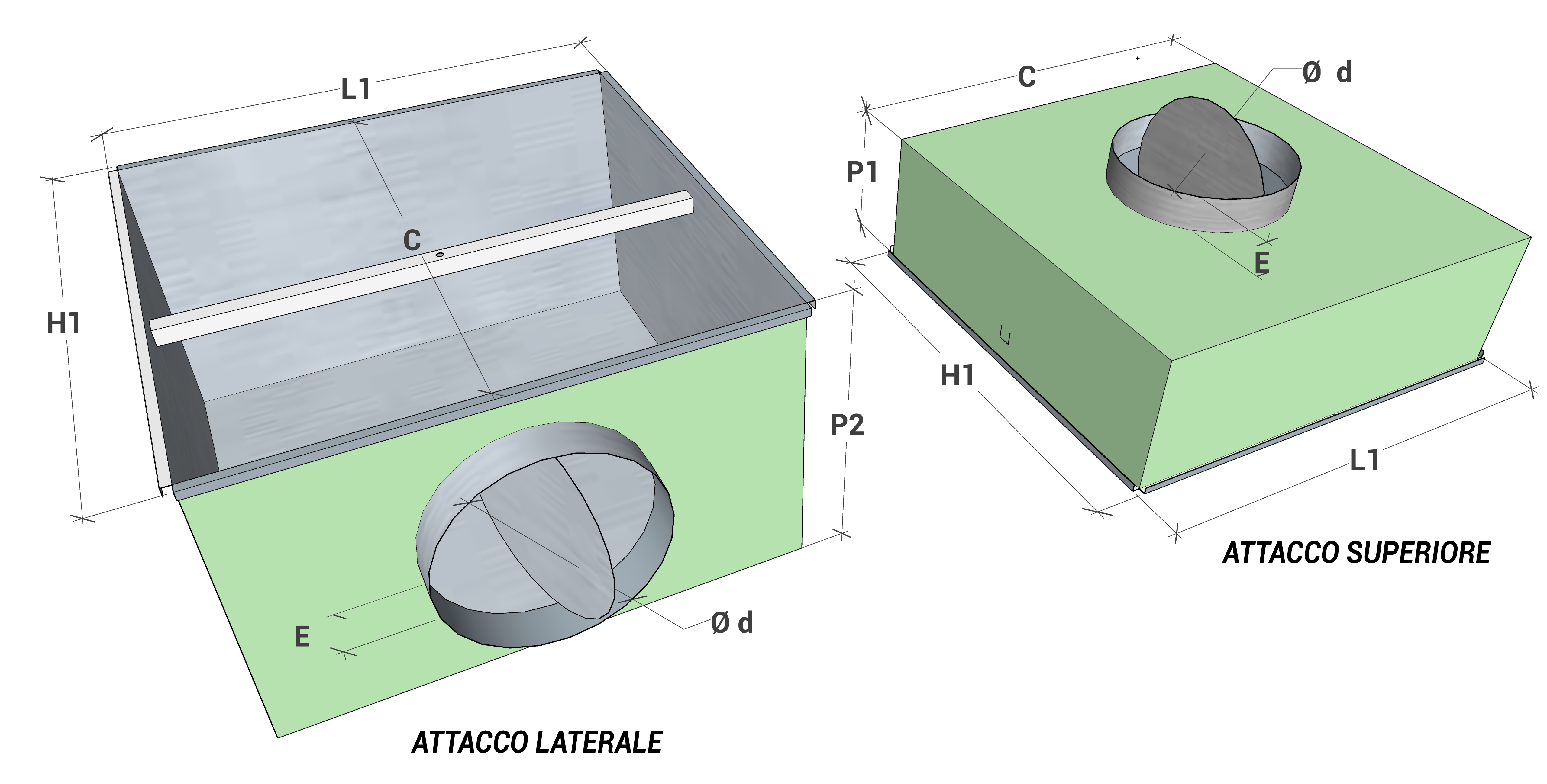

Dimensioni plenum
tutte le dimensioni sono espresse in mm
| Modello | Tipologia di diffusore compatibile | Dimensioni esterne L1 x H1 | Ø d | P1 | P2 | 〼 C | E |
| 400 | EDE5 400 | 392x392 | 198 | 200 | 300 | 360 | 50 |
| 500 | EDE5 500 | 492x492 | 198 | 200 | 300 | 460 | 50 |
| 600 | EDE5 600 | 592x592 | 248 | 200 | 350 | 560 | 50 |
| 625 | EDE5 625 | 617x617 | 248 | 200 | 350 | 585 | 50 |
Listino prezzi
| Modello | 400 | 500 | 600 | 625 |
| euro | euro | euro | euro | |
| EDE5 | 89,12 | 117,20 | 106,91 | 166,32 |
Listino prezzi plenum con stacco laterale.
Per plenum con stacco superiore, quotazione a richiesta
| Modello | Descrizione | 400 | 500 | 600 | 625 |
| euro | euro | euro | euro | ||
| EPZ-EDE | Plenum zincato con serranda e ponte di fissaggio | 90,96 | 106,02 | 124,93 | 156,25 |
| EPZ-EDE-EQ | Plenum zincato con serranda, ponte di fissaggio ed equalizzatore | 104,49 | 125,32 | 155,56 | 188,76 |
| EPI-EDE | Plenum zincato ISOLATO con serranda e ponte di fissaggio | 110,52 | 130,16 | 153,14 | 194,91 |
| EPI-EDE-EQ | Plenum zincato ISOLATO con serranda, ponte di fissaggio ed equalizzatore | 124,59 | 150,18 | 184,96 | 225,69 |
