EDE2S Diffusori a getto elicoidale regolabile

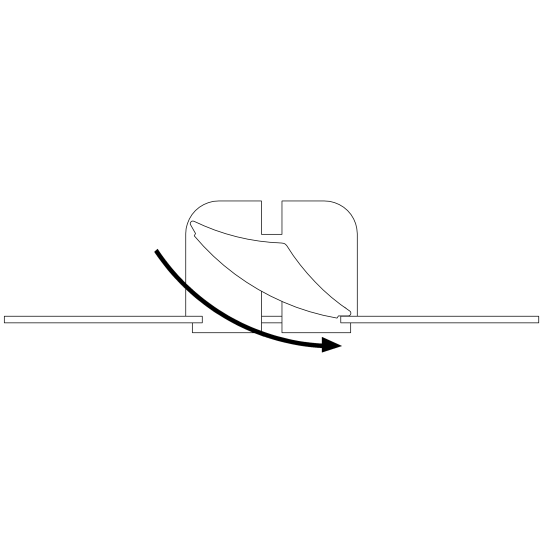

Diffusori a getto elicoidale ad alta induzione con deflettori a profilo aerodinamico regolabili
Descrizione

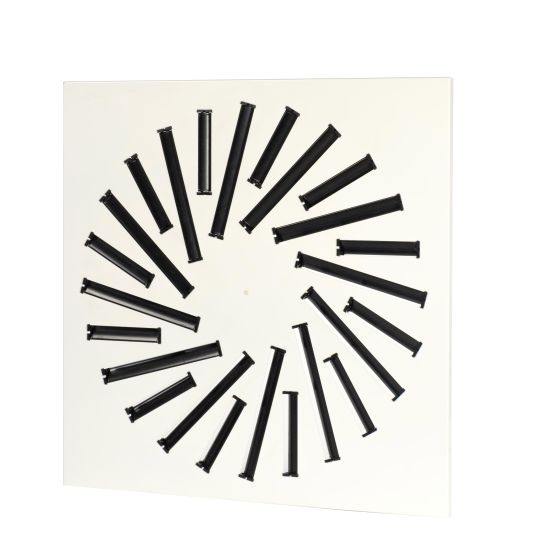

Diffusore a getto elicoidale regolabile ad alta induzione su pannello quadro.
Caratteristiche
Materiale: acciaio zincato.
Finitura:
- pannello verniciato bianco RAL 9016;
- deflettori in ABS nero.
Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).
Impiego
Diffusore ad effetto elicoidale, idoneo ad essere installato in ambienti di altezza compresa tra 2,6 e i 4,1 m sia in riscaldamento che in condizionamento.
Accessori
- EPZ-EDE plenum zincato con serranda e ponte di fissaggio;
- EPZ-EDE-EQ plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
- EPI-EDE plenum isolato con serranda e ponte di fissaggio;
- EPI-EDE-EQ plenum isolato con serranda, ponte di fissaggio ed equalizzatore.
Esecuzioni speciali
Colore del pannello a richiesta.
Note
I plenum pronti a magazzino sono isolati, completi di serranda, stacco laterale e kit di fissaggio.
Dimensioni diffusore:
| Modello EDE2S | L x H (mm) |
| 600 | 595x595 |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
| Modello | sezione efficace | Vk | 2 | 3 | 4 | 5 | 6 | numero deflettori |
| m² | ||||||||
| 600 | 0,0431 | m³/h | 310 | 465 | 620 | 775 | 930 | 24 |
| Pa | 3 | 7 | 14 | 24 | 38 | |||
| L(m) | 1,8 | 2,6 | 3,5 | 4,4 | 5,3 | |||
| Indice di rumorosità | dB(A) | 20 | 25 | 30 | 35 | 40 | ||
Dimensioni plenum:
tutte le dimensioni sono espresse in mm
| Modello | Dimensioni esterne L1 x H1 | Ø d | P1 | P2 | 〼 C | E |
| 600 | 592x592 | 248 | 200 | 350 | 560 | 50 |
Listino prezzi
| Modello | 600 |
| euro | |
| EDE2S | 121,29 |
Listino prezzi plenum con stacco laterale
Per plenum con stacco superiore, quotazione a richiesta
| Modello | Descrizione | 600 |
| euro | ||
| EPZ-EDE | Plenum zincato con serranda e ponte di fissaggio | 124,93 |
| EPZ-EDE-EQ | Plenum zincato con serranda, ponte di fissaggio ed equalizzatore | 155,56 |
| EPI-EDE | Plenum zincato ISOLATO con serranda e ponte di fissaggio | 153,14 |
| EPI-EDE-EQ | Plenum zincato ISOLATO con serranda, ponte di fissaggio ed equalizzatore | 184,96 |
