EDE2 - EDE2R Diffusori a getto elicoidale regolabile

Diffusori a getto elicoidale ad alta induzione con deflettori a profilo aerodinamico regolabili

Immagine

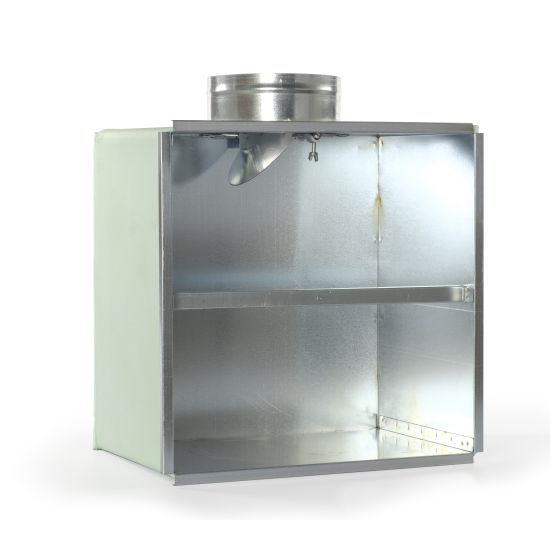

Plenum EDE
Deflettori EDE per lancio orizzontale

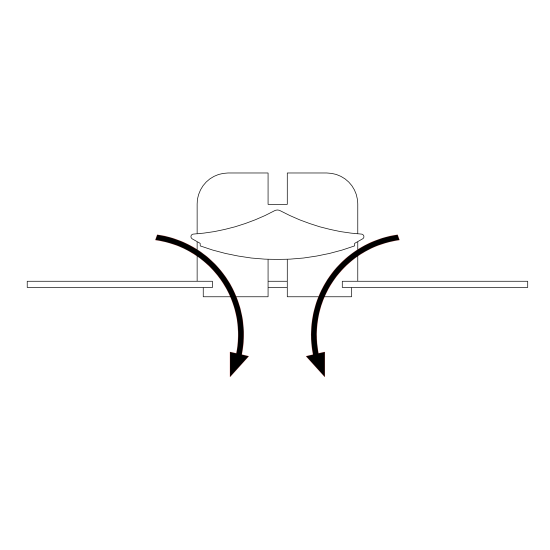

Deflettori EDE per lancio verticale
Immagine
Plenum EDE
Deflettori EDE per lancio orizzontale
Deflettori EDE per lancio verticale

Descrizione

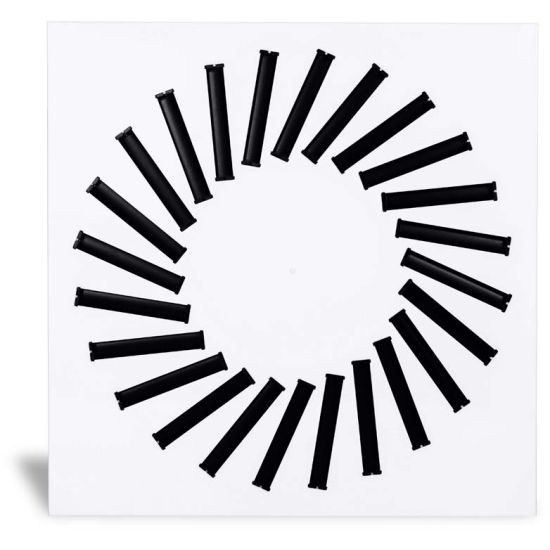

EDE2 - Diffusori a getto elicoidale regolabile ad alta induzione su pannello quadro.

EDE2R - Diffusori a getto elicoidale regolabile ad alta induzione su pannello circolare.

Caratteristiche

Materiale: acciaio zincato

Finitura:

  • pannello verniciato bianco RAL 9016;
  • deflettori in ABS nero.

Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).

Impiego

Diffusori ad effetto elicoidale, idonei ad essere installati in ambienti di altezza compresa tra 2,5 e 4 m sia in riscaldamento che in condizionamento.

Accessori

  • EPZ-EDE plenum zincato con serranda e ponte di fissaggio;
  • EPZ-EDE-EQ plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
  • EPI-EDE plenum isolato con serranda e ponte di fissaggio;
  • EPI-EDE-EQ plenum isolato con serranda, ponte di fissaggio ed equalizzatore.

Esecuzioni speciali

Colore del pannello a richiesta.

Note

I plenum pronti a magazzino sono isolati, completi di serranda, stacco laterale e kit di fissaggio.

Dimensioni diffusore

Modello EDE2L x H (mm)
300295x295
400395x395
500495x495
600595x595
625620x620
800795x795

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

Modellosezione efficaceVk 23456numero deflettori
m²
3000,0092m³/h6710013516520010
Pa511203247
L(m)0,91,31,72,22,9
400 0,0161m³/h11517523029035012
Pa2591624
L(m)1,11,62,12,73,2
5000,0253m³/h18027536545554516
Pa26111930
L(m)1,322,73,44
6000,0380m³/h27541054568582024
Pa37132335
L(m)1,72,53,245
6250,0380m³/h27541054568582024
Pa37132335
L(m)1,72,53,245
8000,0668m³/h4807209601200144024
Pa39183047
L(m)2,13,24,45,56,5
Indice di rumorositàdB(A)2025303540

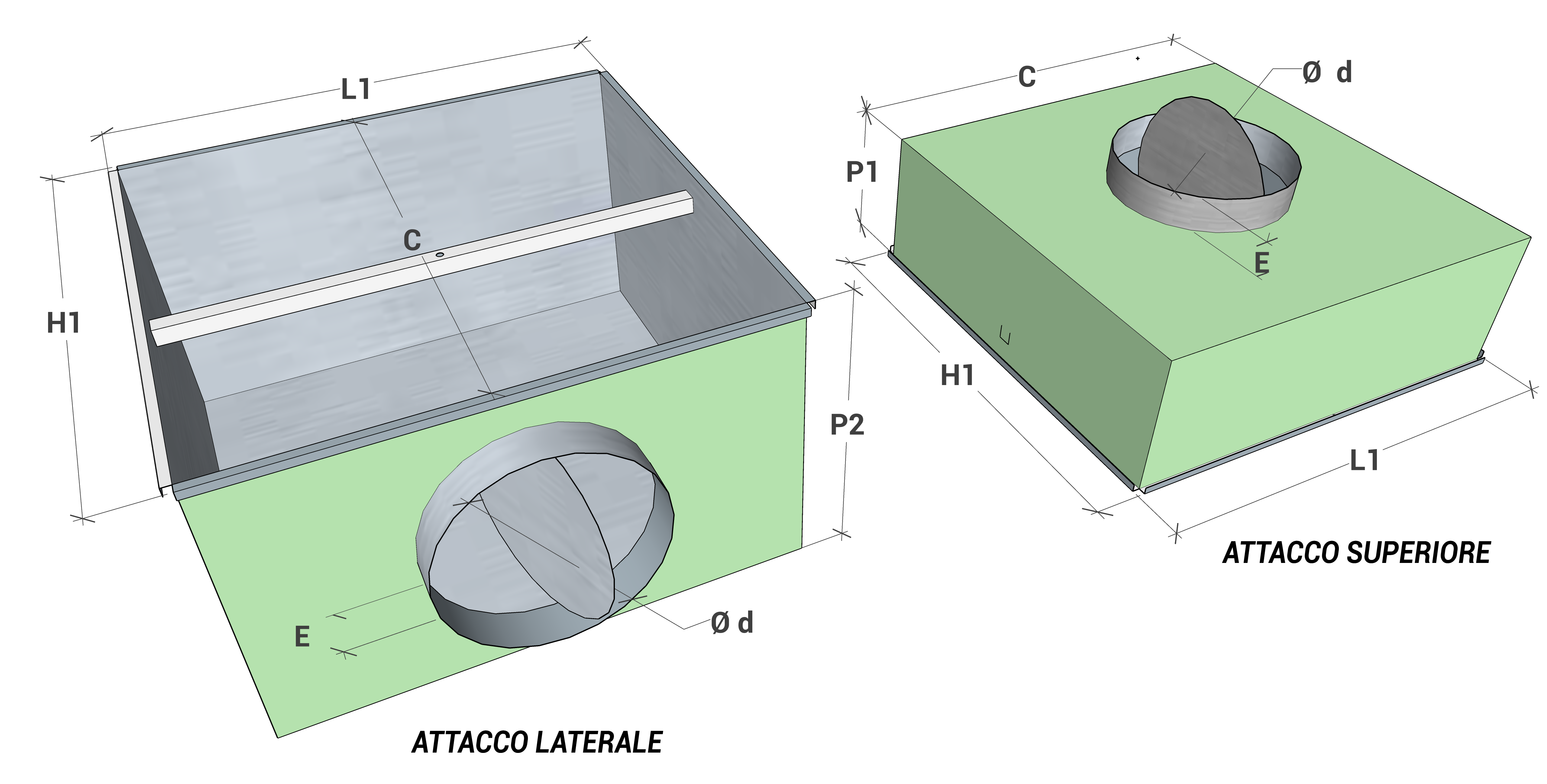

Dimensioni plenum

Tutte le dimensioni sono espresse in mm

ModelloTipologia di diffusore compatibileDimensioni esterne L1 x H1Ø dP1P2〼 CE
300EDE2 300292x29214620025026050
EDE2 300/600
400EDE2 400392x39219820030036050
EDE2 400/600
500EDE2 500492x49219820030046050
EDE2 500/600
600EDE2 600592x59224820035056050
EDE2 300/600
EDE2 400/600
EDE2 500/600
625EDE2 625617x61724820035058550
800EDE2 800792x79229825040076050

Listino prezzi

Modello300/600400/600500/600
euroeuroeuro
EDE249,98 54,63 73,96

prezzo EDE2R a richiesta

Modello300400500600625800
euroeuroeuroeuroeuroeuro
EDE240,41 45,62 55,80 64,25 102,30 187,14

Listino prezzi plenum con stacco laterale

Per plenum con stacco superiore, quotazione a richiesta
Per plenum EDE2R quotazione a richiesta

ModelloDescrizione300400500600625800
euroeuroeuroeuroeuroeuro
EPZ-EDEPlenum zincato con serranda e ponte di fissaggio76,51 90,96 106,02 124,93 156,25 290,28
EPZ-EDE-EQPlenum zincato con serranda, ponte di fissaggio ed equalizzatore88,69 104,49 125,32 155,56 188,76 258,93
EPI-EDEPlenum zincato ISOLATO con serranda e ponte di fissaggio90,23 110,52 130,16 153,14 194,91 262,39
EPI-EDE-EQPlenum zincato ISOLATO con serranda, ponte di fissaggio ed equalizzatore102,87 124,59 150,18 184,96 225,69 312,04
