EDE1 - EDE1R Diffusori a getto elicoidale regolabile

Diffusori a getto elicoidale ad alta induzione con deflettori a profilo aerodinamico regolabili.

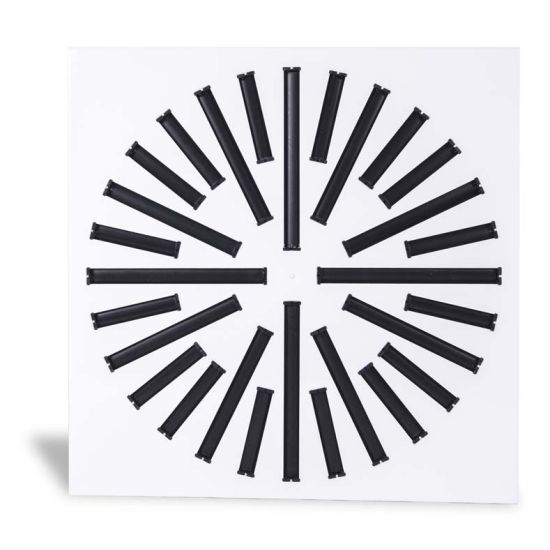

Immagine

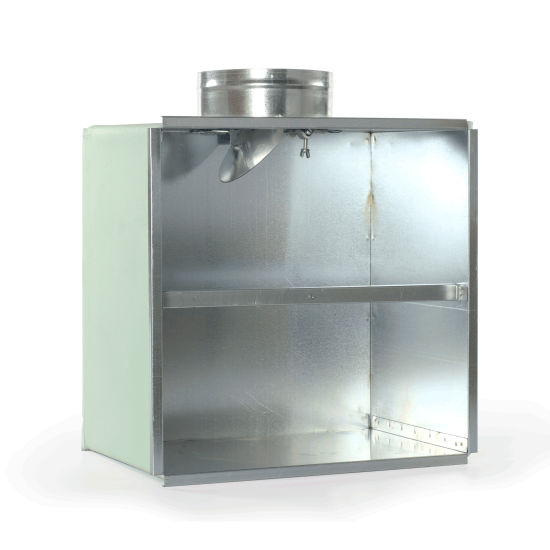

Plenum

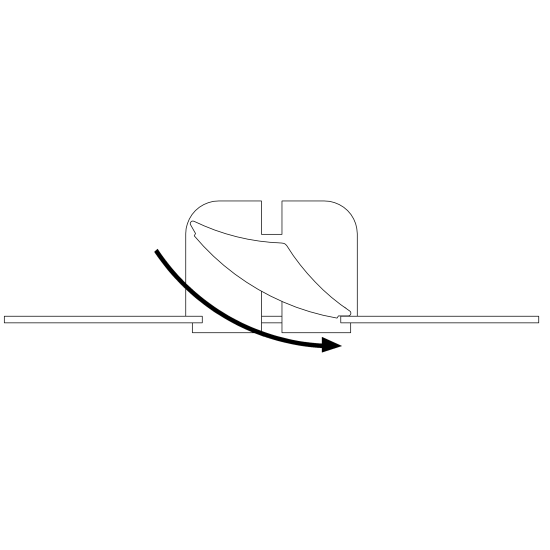

Deflettori EDE per lancio orizzontale

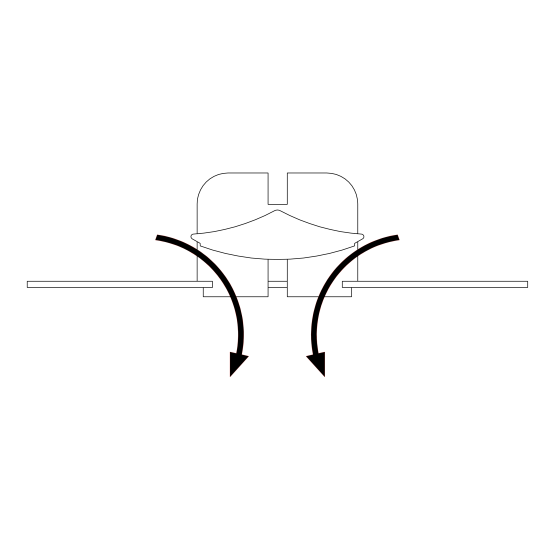

Deflettori EDE per lancio verticale
Immagine
Plenum
Deflettori EDE per lancio orizzontale
Deflettori EDE per lancio verticale

Descrizione

EDE1 - Diffusori a getto elicoidale regolabile ad alta induzione su pannello quadro.

EDE1R - Diffusori a getto elicoidale regolabile ad alta induzione su pannello circolare.

Caratteristiche

Materiale: acciaio zincato.

Finitura:

  • pannello verniciato bianco RAL 9016;
  • deflettori in ABS nero.

Installazione su plenum con viti laterali non apparenti o con ponte interno al plenum e foro centrale sul diffusore (vite e tappino per installazione con ponte di fissaggio compresi nella fornitura del diffusore).

Impiego

Diffusori ad effetto elicoidale, idonei ad essere installati in ambienti di altezza compresa tra 2,5 e 4 m sia in riscaldamento che in condizionamento.

Accessori

  • EPZ-EDE plenum zincato con serranda e ponte di fissaggio;
  • EPZ-EDE-EQ plenum zincato con serranda, ponte di fissaggio ed equalizzatore;
  • EPI-EDE plenum isolato con serranda e ponte di fissaggio;
  • EPI-EDE-EQ plenum isolato con serranda, ponte di fissaggio ed equalizzatore.

Esecuzioni speciali

Colore del pannello a richiesta.

Note

I plenum pronti a magazzino sono isolati, completi di serranda, stacco laterale e kit di fissaggio.

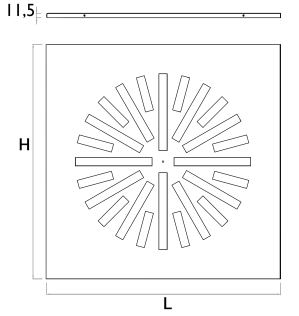

Dimensioni diffusore

Modello EDE1L x H (mm)
300295x295
400395x395
500495x495
600595x595
625620x620
800795x795

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

Modellosezione efficaceVk23456numero deflettori
m²
3000,0081m³/h60901201451758
Pa511203247
L(m)0,91,31,72,22,9
4000,0164m³/h12017523529535512
Pa511203247
L(m)1,11,62,12,73,3
5000,0354m³/h25538051063576524
Pa512213348
L(m)1,62,43,13,94,8
6000,0506m³/h365545730910109028
Pa512213348
L(m)1,92,83,74,75,6
6250,0506m³/h365545730910109028
Pa512213348
L(m)1,92,83,74,75,6
8000,0787m³/h56585011351415170028
Pa512213348
L(m)2,43,64,85,97,2
Indice di rumorositàdB(A)2025303540

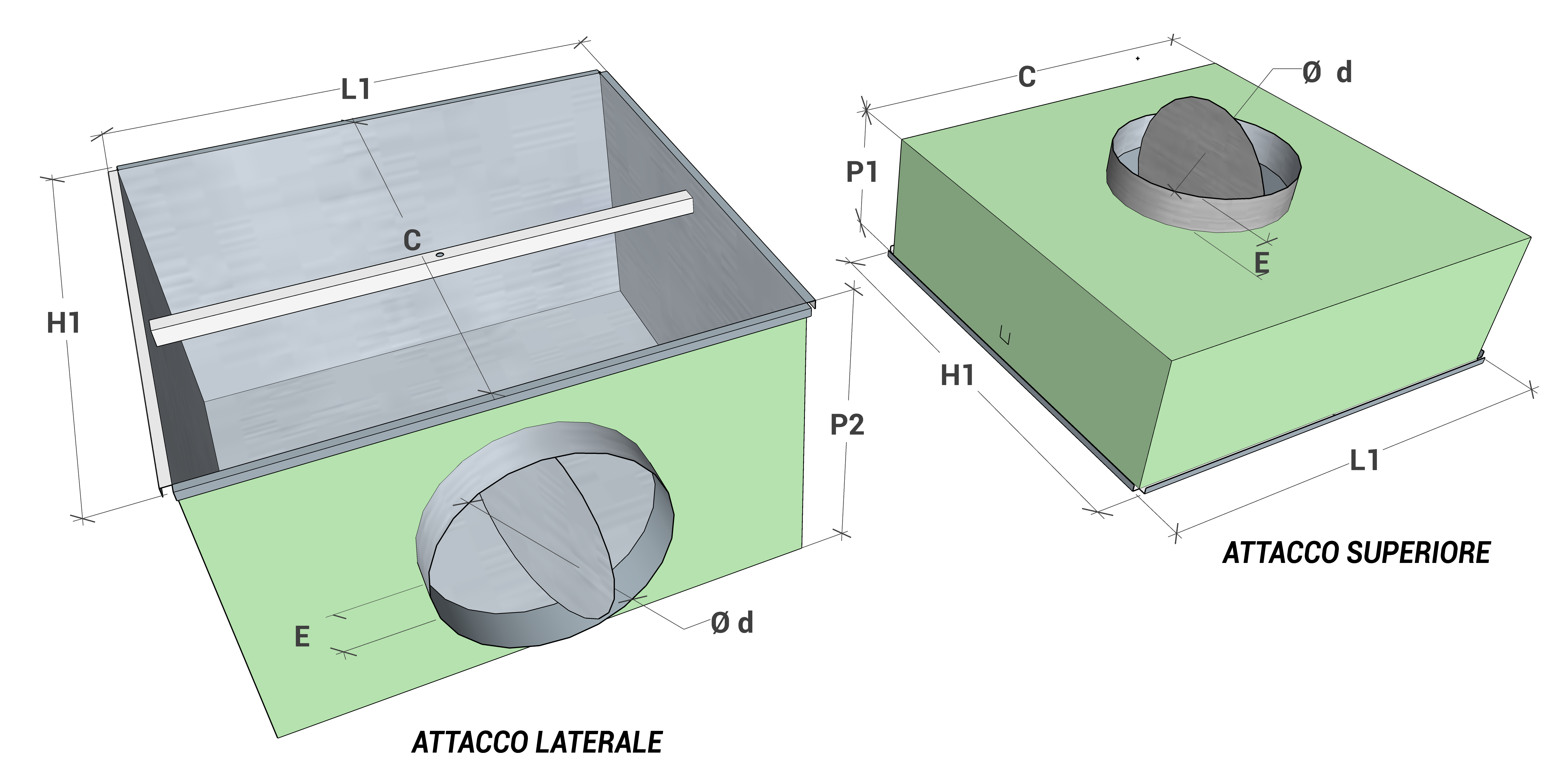

Dimensioni plenum

Tutte le dimensioni sono espresse in mm

Modello plenumTipologia di diffusore compatibileDimensioni esterne L1 x H1Ø dP1P2〼 CE
300EDE1 300292x29214620025026050
EDE1 300/600
400EDE1 400392x39219820030036050
EDE1 400/600
500EDE1 500492x49219820030046050
EDE1 500/600
600EDE1 600592x59224820035056050
EDE1 300/600
EDE1 400/600
EDE1 500/600
625EDE1 625617x61724820035058550
800EDE1 800792x79229825040076050

Listino prezzi

Modello300/600400/600500/600
euroeuroeuro
EDE149,98 55,20 74,65

prezzo EDE1R a richiesta

Modello300400500600625800
euroeuroeuroeuroeuroeuro
EDE140,41 45,62 66,48 69,68 115,62 187,14

Listino prezzi plenum con stacco laterale

Per plenum con stacco superiore, quotazione a richiesta
Per plenum EDE1R quotazione a richiesta

ModelloDescrizione300400500600625800
euroeuroeuroeuroeuroeuro
EPZ-EDEPlenum zincato con serranda e ponte di fissaggio76,51 90,96 106,02 124,93 156,25 290,28
EPZ-EDE-EQPlenum zincato con serranda, ponte di fissaggio ed equalizzatore88,69 104,49 125,32 155,56 188,76 258,93
EPI-EDEPlenum zincato ISOLATO con serranda e ponte di fissaggio90,23 110,52 130,16 153,14 194,91 262,39
EPI-EDE-EQPlenum zincato ISOLATO con serranda, ponte di fissaggio ed equalizzatore102,87 124,59 150,18 184,96 225,69 312,04
