EDE-FB Diffusori a getto elicoidale a geometria fissa

Descrizione

Diffusori a getto elicoidale ad alta induzione su pannello 600x600 con deflettori fissi curvi.

Caratteristiche

Materiale: acciaio.
Finitura: verniciato bianco RAL 9016.
Installazione: con viti laterali o centrale su ponte di montaggio del plenum.

Impiego

Diffusore adatto ad installazione compresa tra i 2,6 a 4 m di altezza.

Accessori

- EPZ-EDE-FB plenum zincato con serranda e ponte di fissaggio;
- EPI-EDE-FB plenum zincato ISOLATO con serranda e ponte di fissaggio;
- Vite e tappino.

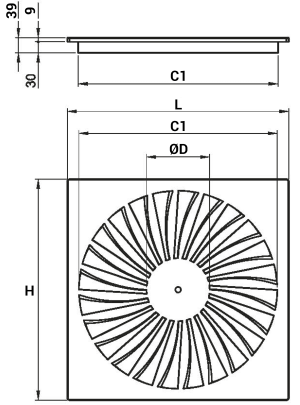

Dimensioni

tutte le dimensioni sono espresse in mm

Modello	L x H	ØD	C1
300 / 598	598x598	90	260
400 / 598	598x598	117	337
500 / 598	598x598	153	440
600 / 598	598x598	178	537

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

Modello	sezione efficace	Vk	2	3	4	5	6	7
Modello	m²	Vk	2	3	4	5	6	7
300 / 598	0,0102	m³/h	74	110	147	184	220	257
		Pa	4	9	16	25	36	49
		L(m)	1,2	1,7	2,3	2,9	3,4	4,0
		dB(A)	<20	22	24	28	34	37
400 / 598	0,0175	m³/h	126	189	252	315	378	441
		Pa	4	9	16	26	37	51
		L(m)	1,5	2,3	3,0	3,8	4,5	5,3
		dB(A)	<20	<20	24	28	34	40
500 / 598	0,0266	m³/h	192	287	383	479	574	670
		Pa	4	9	17	26	38	52
		L(m)	1,9	2,8	3,7	4,6	5,6	6,5
		dB(A)	<20	22	30	42	44	47
600 / 598	0,0374	m³/h	269	404	538	673	808	942
		Pa	4	10	17	27	39	53
		L(m)	2,2	3,3	4,4	5,5	6,6	7,7
		dB(A)	<20	22	30	37	42	45

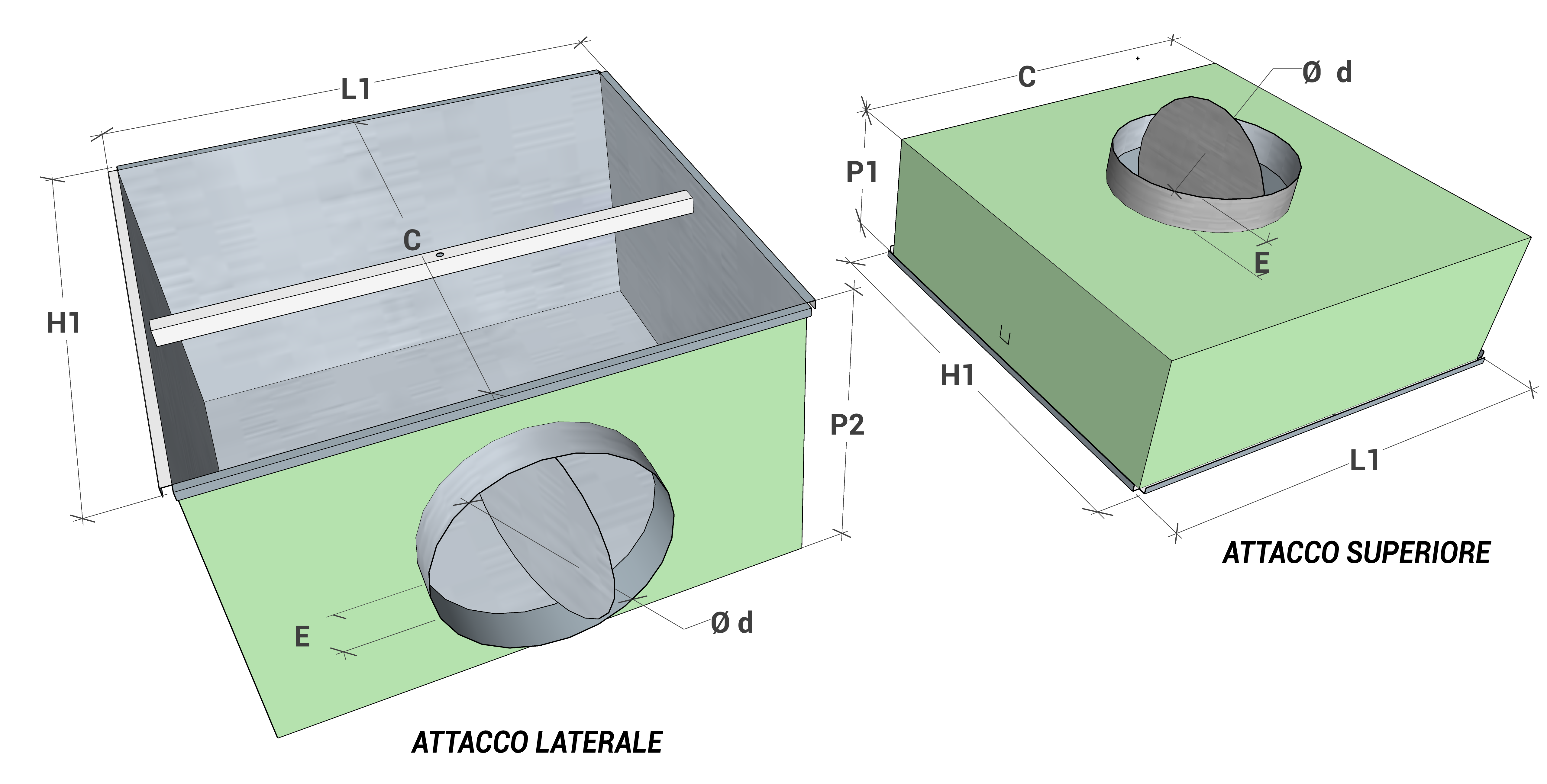

Dimensioni plenum

Tutte le dimensioni sono espresse in mm

Modello plenum	Tipologia di diffusore compatibile	Dimensioni esterne L1 x H1	Ø d	P1	P2	〼 C	E
300	EDE-FB 300 / 598	292x292	146	200	250	260	50
400	EDE-FB 400 / 598	392x392	198	200	300	360	50
500	EDE-FB 500 / 598	492x492	198	200	300	460	50
600	EDE-FB 300 / 598	592x592	248	200	350	560	50
	EDE-FB 400 / 598
	EDE-FB 500 / 598
	EDE-FB 600 / 598

Listino prezzi

Modello	300 / 598	400 / 598	500 / 598	600 / 598
	euro	euro	euro	euro
EDE-FB	87,73	89,17	91,21	92,99

Listino prezzi plenum con stacco laterale

Per plenum con stacco superiore, quotazione a richiesta

Modello	Descrizione	300	400	500	600
		euro	euro	euro	euro
EPZ-EDE-FB	Plenum zincato con serranda e ponte di fissaggio	76,51	90,96	106,02	124,93
EPI-EDE-FB	Plenum zincato ISOLATO con serranda e ponte di fissaggio	90,23	110,52	130,16	153,14
	VITE E TAPPINO	artDDD4000200
