EDCS Diffusori circolari a singolo cono regolabile
Descrizione

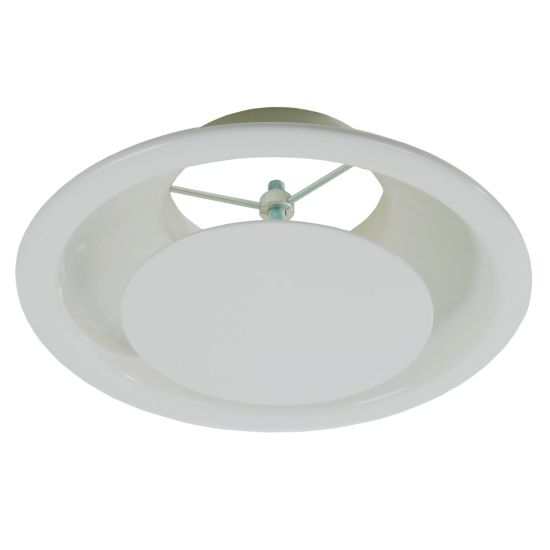

Caratteristiche diffusore
Finitura: verniciato RAL 9010.
Installazione: fissaggio con viti sul collo diffusore.
Impiego
Modelli

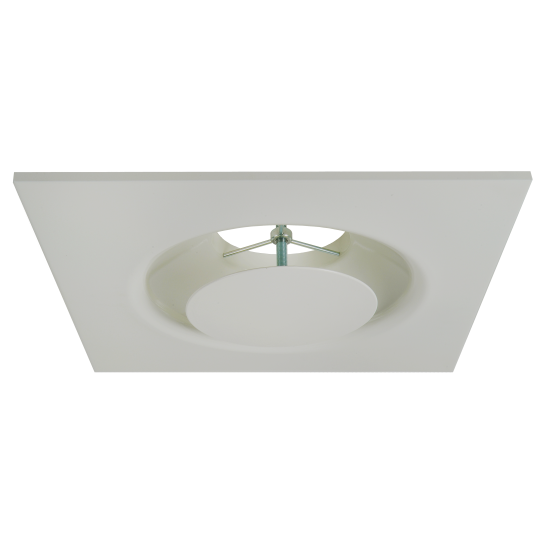

- EDCS-PQ diffusori circolari a cono regolabile su pannello quadrato 595x595 mm.
Accessori
- EPI-DC plenum isolato;
- SD serranda;
- EQUA equalizzatore;
- Kit clips di fissaggio.
Dimensioni
tutte le dimensioni sono espresse in mm
| Modello | EDCS | EDCS-PQ | |||||||||
| Ø A | Ø B | Ø E | Ø foro | C | D | G | Ø A1 | B1 x B1 | C1 | D1 | |
| 100 | 96 | 250 | 195 | 225 | 85 | 33 | 25 | 96 | 595 x 595 | 85 | 33 |
| 150 | 145 | 330 | 280 | 308 | 90 | 25 | 23 | 146 | 595 x 595 | 90 | 23 |
| 160 | 156 | 330 | 280 | 308 | 90 | 27 | 23 | 156 | 595 x 595 | 90 | 28 |
| 200 | 196 | 445 | 370 | 410 | 115 | 37 | 35 | 196 | 595 x 595 | 115 | 37 |
| 250 | 246 | 535 | 460 | 500 | 135 | 37 | 35 | 246 | 595 x 595 | 135 | 37 |
Dati di funzionamento
Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità
| Modello | sezione efficace | Vk | 2 | 3 | 4 | 5 | 6 |
| m² | |||||||
| 100 | 0,0059 | m³/h | 38 | 57 | 75 | 95 | 115 |
| Pa | 7,6 | 17,2 | 30,6 | 47,7 | 68,7 | ||
| L(m) | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | ||
| 150 | 0,0149 | m³/h | 96 | 145 | 195 | 242 | 290 |
| Pa | 6,3 | 14,2 | 25,2 | 39,4 | 56,8 | ||
| L(m) | 0,7 | 1,1 | 1,5 | 1,9 | 2,2 | ||
| 160 | 0,0167 | m³/h | 108 | 163 | 217 | 271 | 325 |
| Pa | 6,1 | 13,8 | 24,5 | 38,3 | 55,1 | ||
| L(m) | 0,8 | 1,2 | 1,7 | 2,1 | 2,5 | ||
| 200 | 0,0279 | m³/h | 181 | 271 | 361 | 452 | 542 |
| Pa | 5,5 | 12,5 | 22,2 | 34,7 | 49,9 | ||
| L(m) | 1,2 | 1,7 | 2,3 | 2,9 | 3,5 | ||
| 250 | 0,0448 | m³/h | 291 | 435 | 580 | 725 | 870 |
| Pa | 5,0 | 11,3 | 20,1 | 31,5 | 45,3 | ||
| L(m) | 1,5 | 2,4 | 3,2 | 4,1 | 4,9 | ||
| Indice di rumorosità | dB(A) | 20 | 25 | 30 | 35 | 40 | |

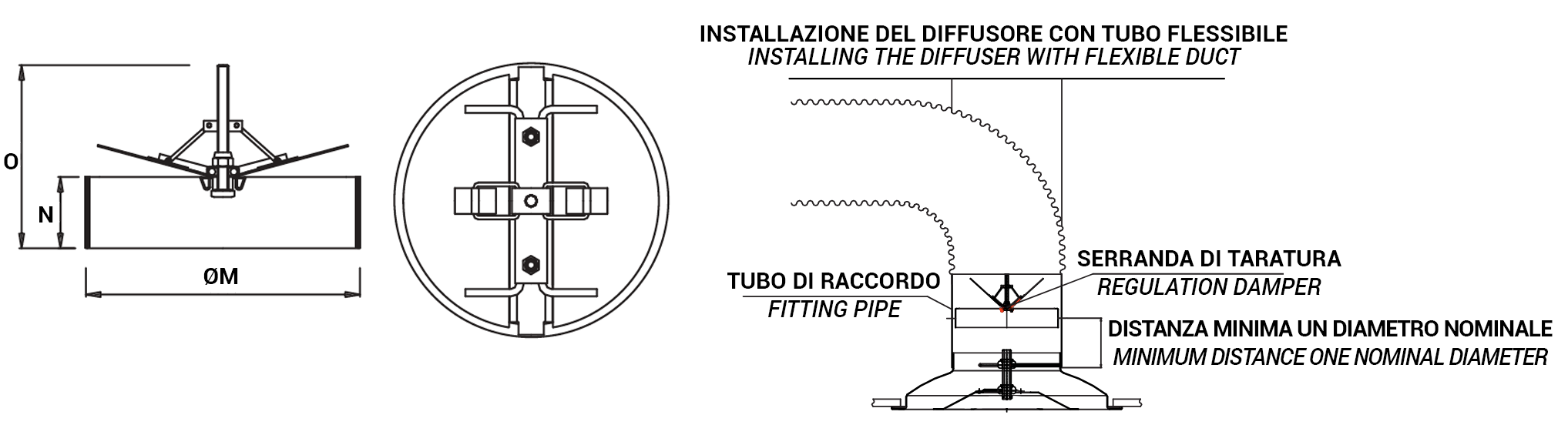

Serranda di taratura SD

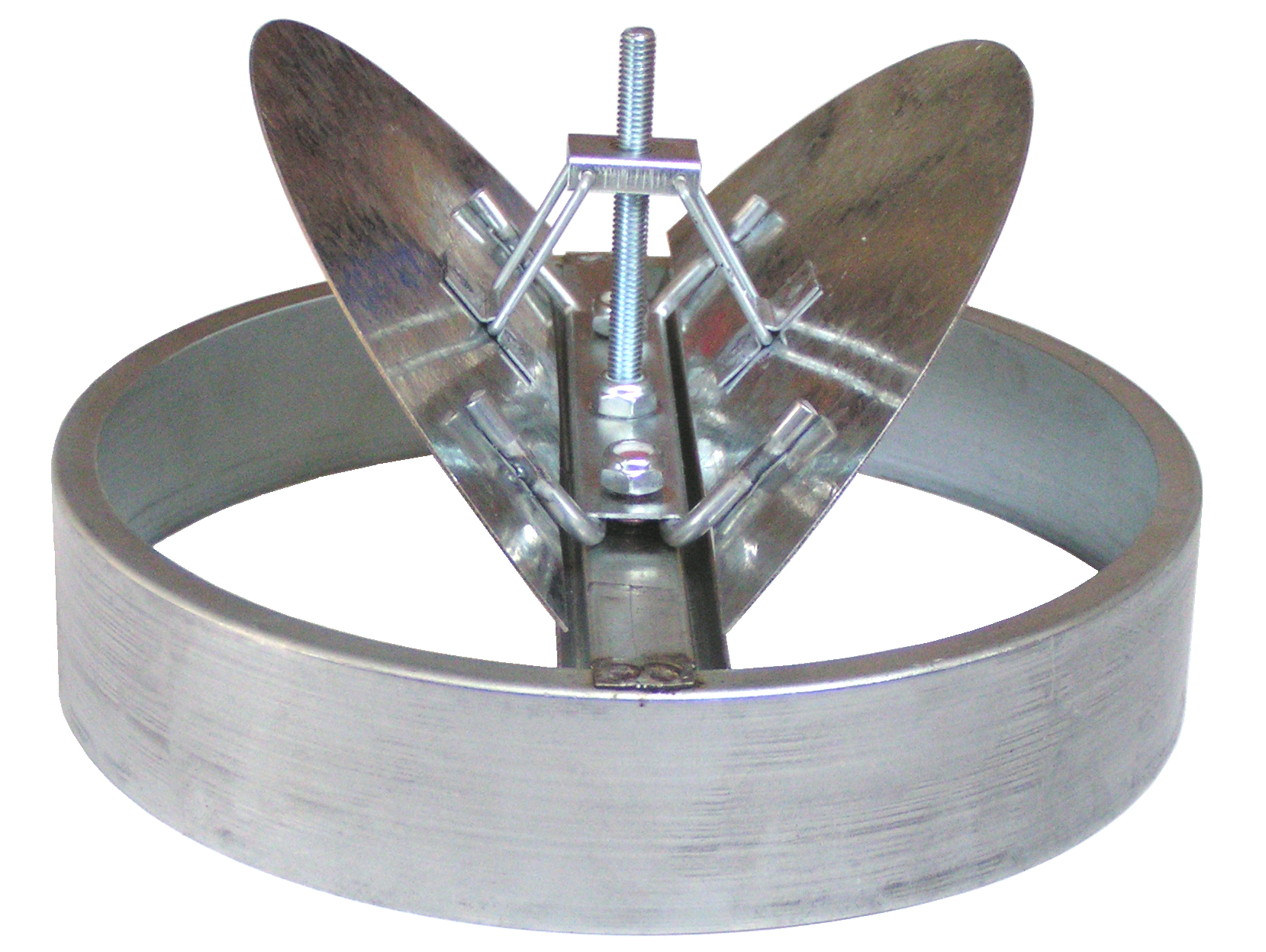

La serranda di taratura a farfalla SD è idonea al montaggio a monte dei diffusori circolari, è realizzata in acciaio zincato ed è completa di un meccanismo di apertura/chiusura robusto in modo da evitare vibrazioni e rumori al passaggio dell’aria.
La regolazione della serranda avviene agendo sulla vite di regolazione con un giravite inserendolo attraverso il foro presente sulla barra filettata del diffusore.
Tutte le dimensioni sono espresse in mm
| Modello | ØM | N | O |
| 100 | 95 | 39 | 100 |
| 150 | 145 | 39 | 100 |
| 160 | 155 | 39 | 100 |
| 200 | 195 | 39 | 100 |
| 250 | 245 | 39 | 100 |
Equalizzatore EQUA

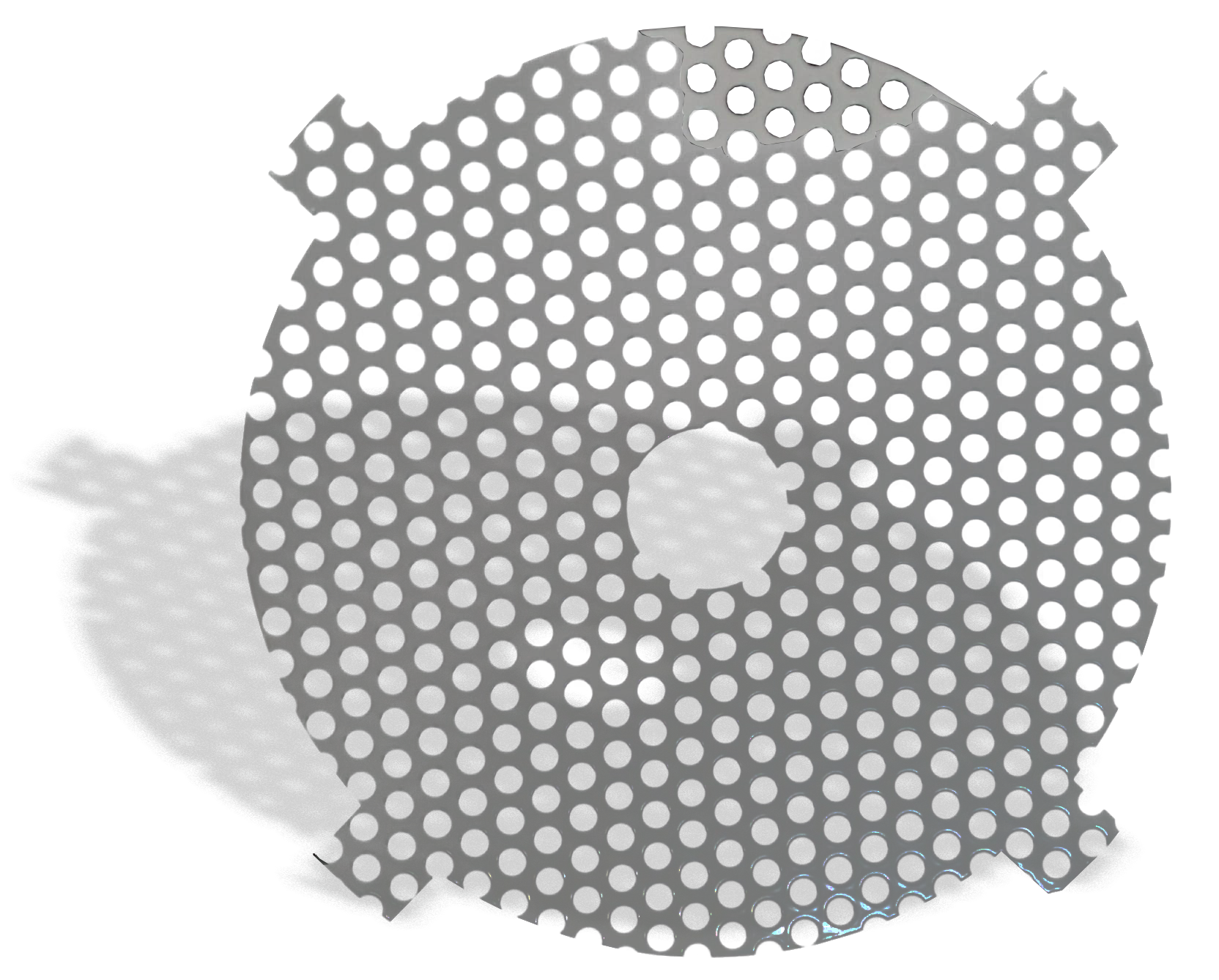

L'equalizzatore è un accessorio per frammentare l'aria e distribuirla in modo uniforme all'uscita del diffusore.
Clips di fissaggio

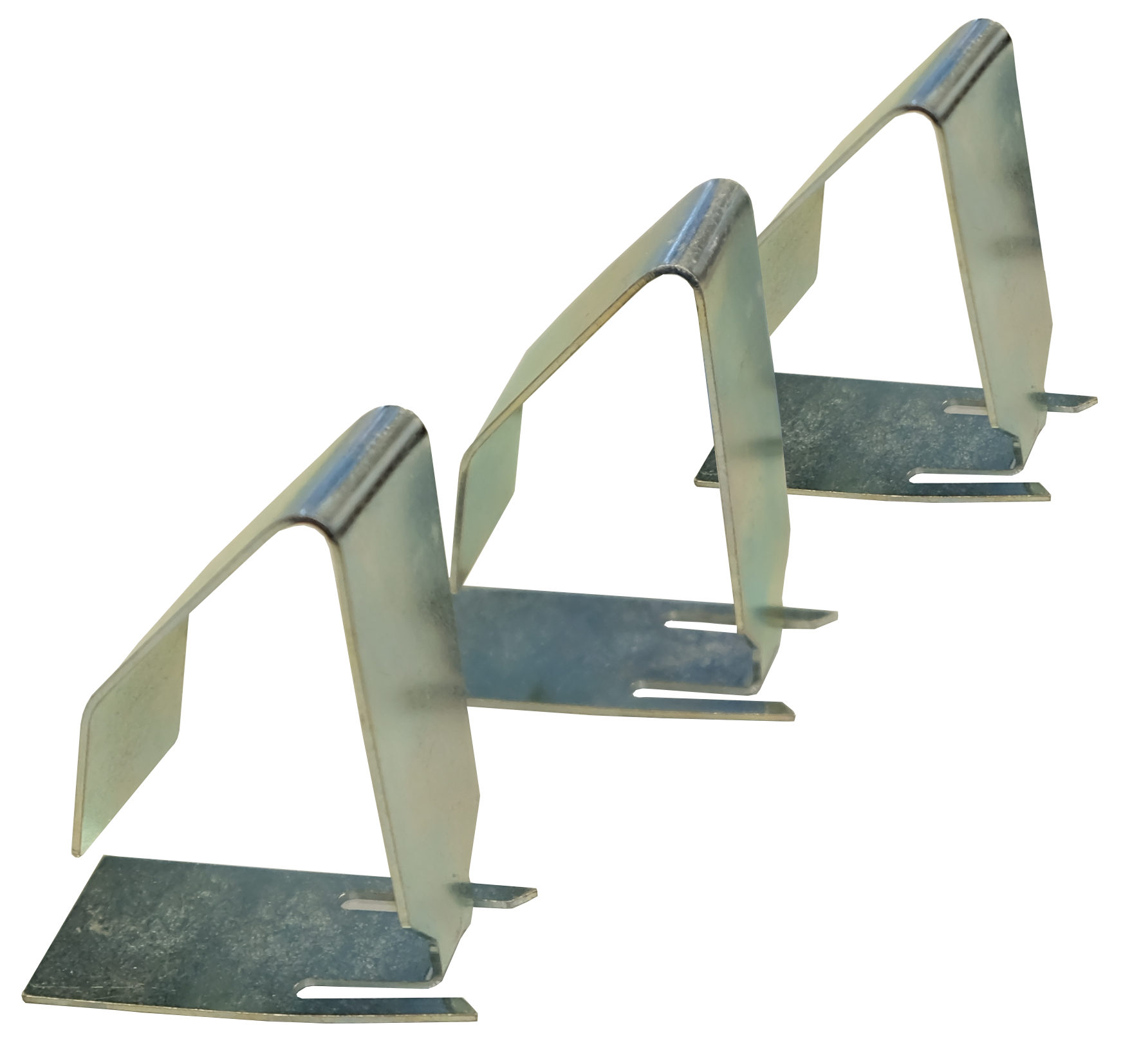

Clips di fissaggio per installazione su controsoffitto in cartongesso o controsoffitto rigido (3 pezzi per confezione).

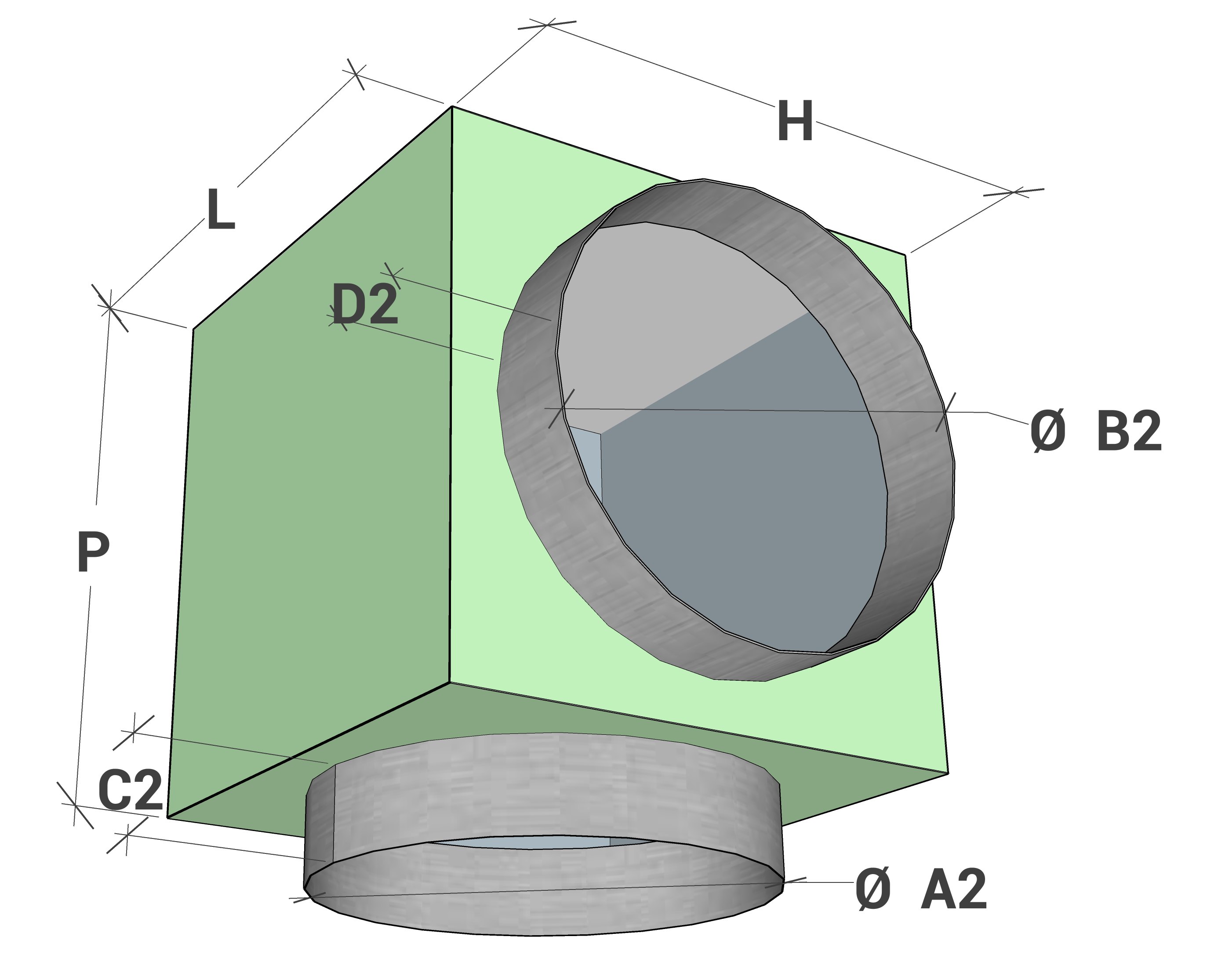

Plenum EPZ-DC EPI-DC
Tutte le misure sono espresse in mm.
| Modello | L | H | P | ØA2 Diffusore | ØB2 Tubo flessibile o rigido | C2 | D2 |
| 100 | 200 | 200 | 200 | 102 | 95 | 70 | 100 |
| 150 | 250 | 250 | 250 | 152 | 145 | 70 | 100 |
| 160 | 250 | 250 | 250 | 162 | 155 | 70 | 100 |
| 200 | 300 | 300 | 300 | 202 | 195 | 70 | 100 |
| 250 | 350 | 350 | 350 | 252 | 245 | 70 | 100 |
Listino prezzi
| Modello | diffusore EDCS | diffusore su pannello 595x595 EDCS-PQ | serranda SD | equlizzatore EQUA | EPZ-DC | EPI-DC |
| plenum zincato | PLENUM ISOLATO | |||||
| euro | euro | euro | euro | euro | euro | |
| 100 | 106,48 | 133,25 | 28,04 | 17,82 | 55,30 | 75,13 |
| 150 | 108,46 | 135,26 | 27,84 | 17,82 | 62,91 | 85,00 |
| 160 | 114,82 | 138,08 | 27,84 | 17,82 | 63,14 | 85,27 |
| 200 | 131,31 | 152,96 | 29,44 | 17,82 | 71,86 | 96,61 |
| 250 | 159,34 | 184,05 | 34,16 | 18,66 | 95,57 | 123,97 |
| Kit clips di fissaggio per EDCS (3 pz) | euro |
| EDCS 100-160 | 9,99 |
| EDCS 200-250 | 10,55 |
