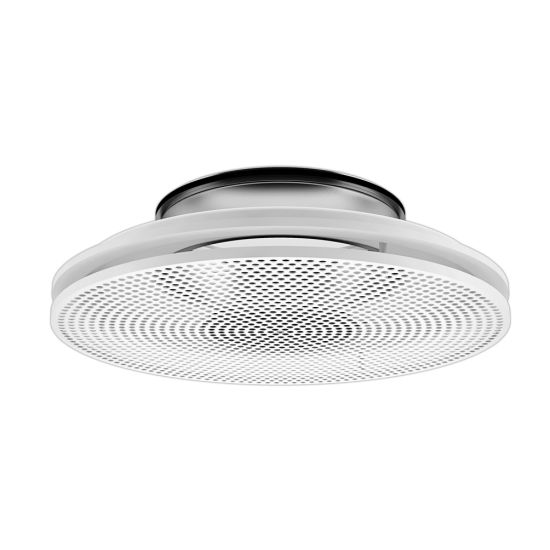

EDCF Diffusori circolari forellinati

Descrizione

Diffusori circolari da soffitto con piastra frontale forellinata.

Caratteristiche

Materiale: acciaio.
Finitura: verniciato bianco RAL 9010.
Installazione: a mezzo viti non apparenti.

Impiego

Grazie alla sua particolare costruzione è un diffusore molto versatile.
Consigliato sia in mandata che in ripresa dell'aria.
Può essere fornito con diversi accessori che garantiscono il funzionamento ottimale del diffusore.

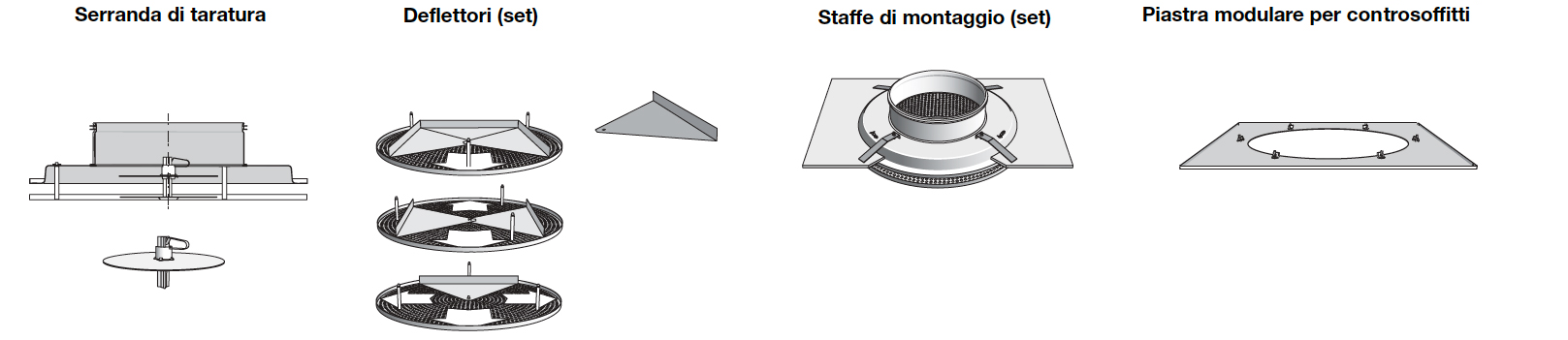

Accessori

- EPZ-DC plenum zincato;
- EPI-DC plenum isolato;
- EDZ serranda di taratura;
- deflettori direzionali;
- staffa di montaggio;
- piastra per controsoffitti per installare il diffusore su controsoffitto modulare 600mm x 600mm.

Dimensioni

Tutte le dimensioni sono espresse in mm

Modello	Ød	ØD	ØU (dimensione del foro)	sezione efficace	peso
Modello	mm	mm	mm	m²	Kg
125	125	240	200	0,018	0,8
160	160	300	260	0,023	1,2
200	200	360	320	0,03	1,7
250	250	460	420	0,042	2,2
315	315	540	500	0,058	3,2
400	400	540	500	0,066	3,4

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L(m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,20 m/s
dB(A): indice di rumorosità

Modello	Vk	2,5	3	3,5	4	5
125	m³/h	162	194	227	259	324
	L(m)	1,6	1,8	2,1	2,4	2,9
	Pa	11	15	21	29	45
	dB(A)	32	35	40	43	50
160	m³/h	207	248	290	331	414
	L(m)	1,7	2,1	2,4	2,7	3,4
	Pa	8	13	16	21	32
	dB(A)	25	32	35	38	45
200	m³/h	270	324	378	432	540
	L(m)	2,1	2,4	2,8	3,3	3,9
	Pa	6	9	13	17	26
	dB(A)	<20	20	27	32	40
250	m³/h	378	454	529	605	756
	L(m)	2,4	2,9	3,3	3,7	5
	Pa	6	9	12	16	23
	dB(A)	<20	<20	25	32	38
315	m³/h	522	626	731	835	1044
	L(m)	3	3,5	4	4,6	5,7
	Pa	6	8	11	14	21
	dB(A)	<20	<20	22	28	38
400	m³/h	594	713	832	950	1188
	L(m)	2.9	3.5	4	4.5	5.4
	Pa	4	5	8	9	13
	dB(A)	<20	<20	<20	21	26

Accessori

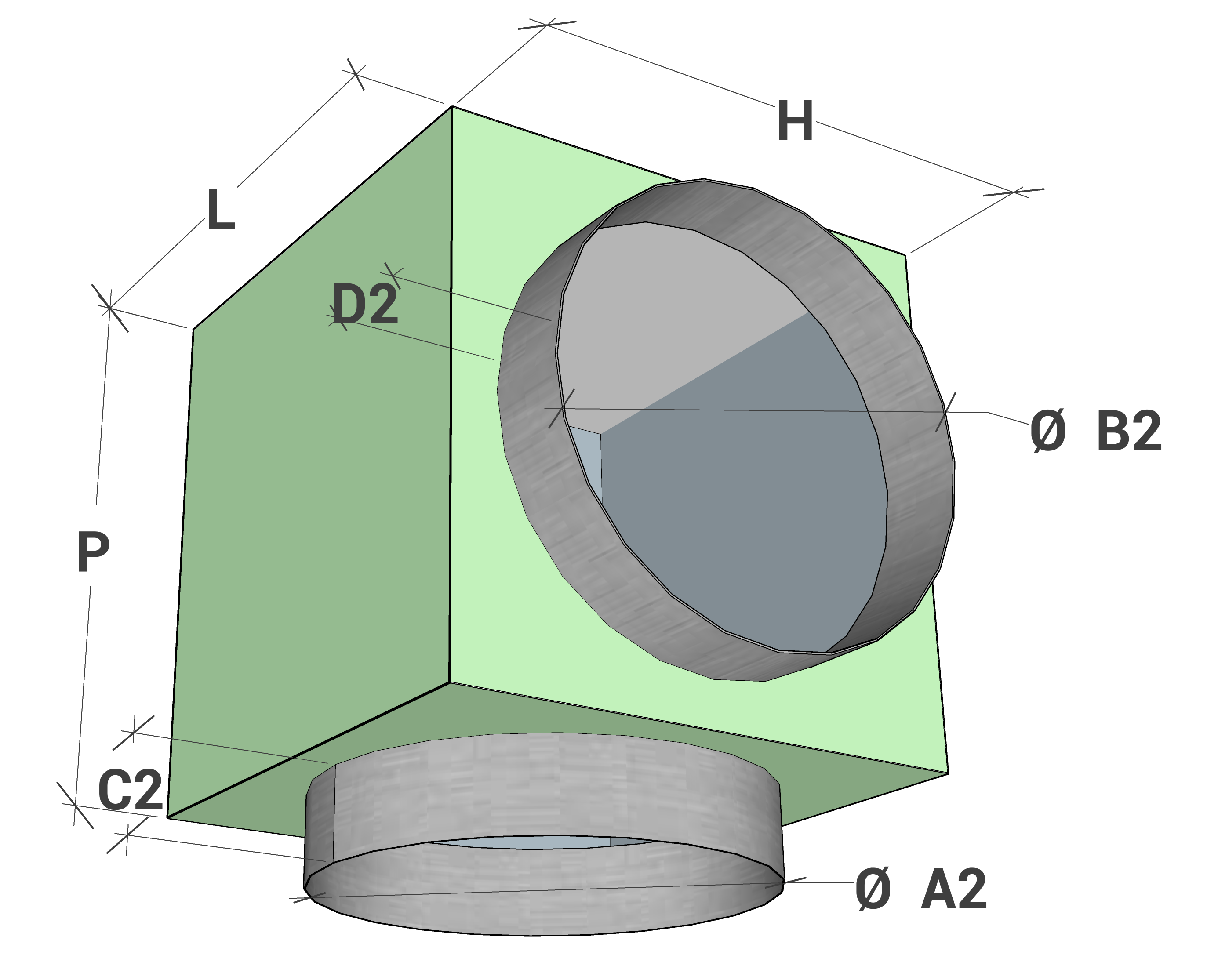

Plenum EPZ-DC EPI-DC

Tutte le misure sono espresse in mm.

Modello	L	H	P	ØA2 Diffusore	ØB2 Tubo flessibile o rigido	C2	D2
125	200	200	200	127	125	70	100
160	250	250	250	162	155	70	100
200	300	300	300	202	195	70	100
250	350	350	350	252	245	70	100
315	400	400	400	317	310	70	100
400	500	500	500	402	395	70	100

Listino prezzi

Modello	diffusore EDCF	Serranda di taratura EDZ	Deflettori	Staffe di montaggio	Piastra per controsoffitti	plenum zincato	PLENUM ISOLATO
	diffusore EDCF	Serranda di taratura EDZ	Deflettori	Staffe di montaggio	Piastra per controsoffitti	EPZ-DC	EPI-DC
	euro	euro	euro	euro	euro	euro	euro
125	196,86	45,26	42,19	50,45	187,46	56,76	83,93
160	206,77	61,19	44,21	50,45	187,46	63,14	85,27
200	246,39	65,02	52,65	50,45	187,46	71,86	96,61
250	336,77	72,67	57,79	52,83	187,46	95,57	123,97
315	368,97	83,51	82,54	52,83	187,46	107,56	139,61
400	396,21	94,34	84,38	52,83	187,46	142,45	183,34
