EBV Bocchette di mandata in acciaio passo 20 mm

Immagine
Immagine

Descrizione

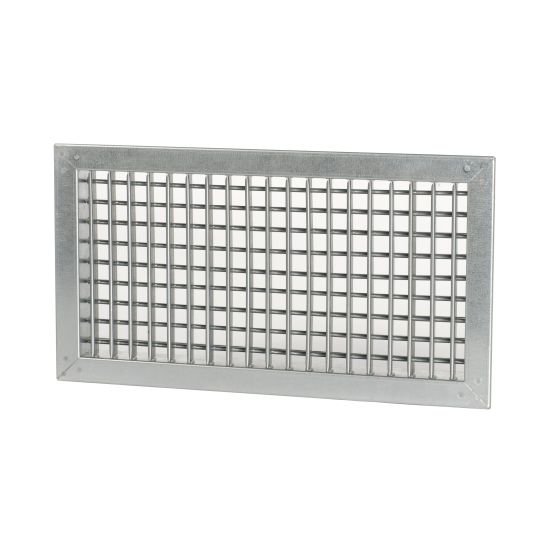

Bocchette di mandata dell’aria in acciaio con 1 o 2 ordini di alette orientabili singolarmente.

Caratteristiche

Materiale: acciaio.
Finitura: zincatura.
Installazione: con viti su cornice.

Impiego

Per la mandata dell’aria con installazione a parete o a canale negli impianti di ventilazione e condizionamento.

Modelli

EBV/VO con 2 ordini di alette verticale e orizzontale;
EBV/OV con 2 ordini di alette orizzontale e verticale;
EBV/V con 1 ordine di alette verticale;
EBV/O con 1 ordine di alette orizzontale.

Esempio: la versione VO ha il primo ordine verticale vicino al frontale, il secondo ordine orizzontale all'interno della bocchetta.

Accessori

- EPZ plenum zincato;
- EPI plenum isolato;
- SC serranda di taratura in acciaio zincato con alette a movimento contrapposto;
- CT controtelaio a murare in acciaio zincato.

A richiesta

Verniciatura colore bianco RAL9016 o altri colori RAL a scelta.
Clips per installazione a parete.

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio riferito a bocchette senza serranda, deflessione delle alette 0°, con effetto coanda (soffitto), velocità terminale 0,25 m/sec e T max 15°C
dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

dimensioni LxHsezione efficacem³/hL1m³/hL1
m2
200x1000,01310031605
300x1000,0181403.72305.6
400x1000,0252004.53206.8
500x1000,03326064208
300x1500,0292304.33707
400x1500,03931055008
500x1500,0514005.86409
600x1500,05947067509.5
300x2000,0443505.55608
400x2000,0574505.87209
500x2000,0715606.590010
600x2000,0866809108014
800x2000,11591010145015
1000x2000,14511509183014
600x3000,13610809.6173015
800x3000,178141010.5225016
1000x3000,226179013286018
600x4000,180143011229017
800x4000,245194012308018
1000x4000,310246016394020
V (m/s) 2,23,5

Indice di rumorosità dB(A)

Vk
m/s		defl.
0°		defl.
20°		defl.
40°
dB(A)dB(A)dB(A)
2.215/2018/2320/25
3.520/2523/2825/30

Perdite di carico (Pa)

Vk
m/s		defl.
0°		defl.
20°		defl.
40°
PaPaPa
2.245.57
3.591316

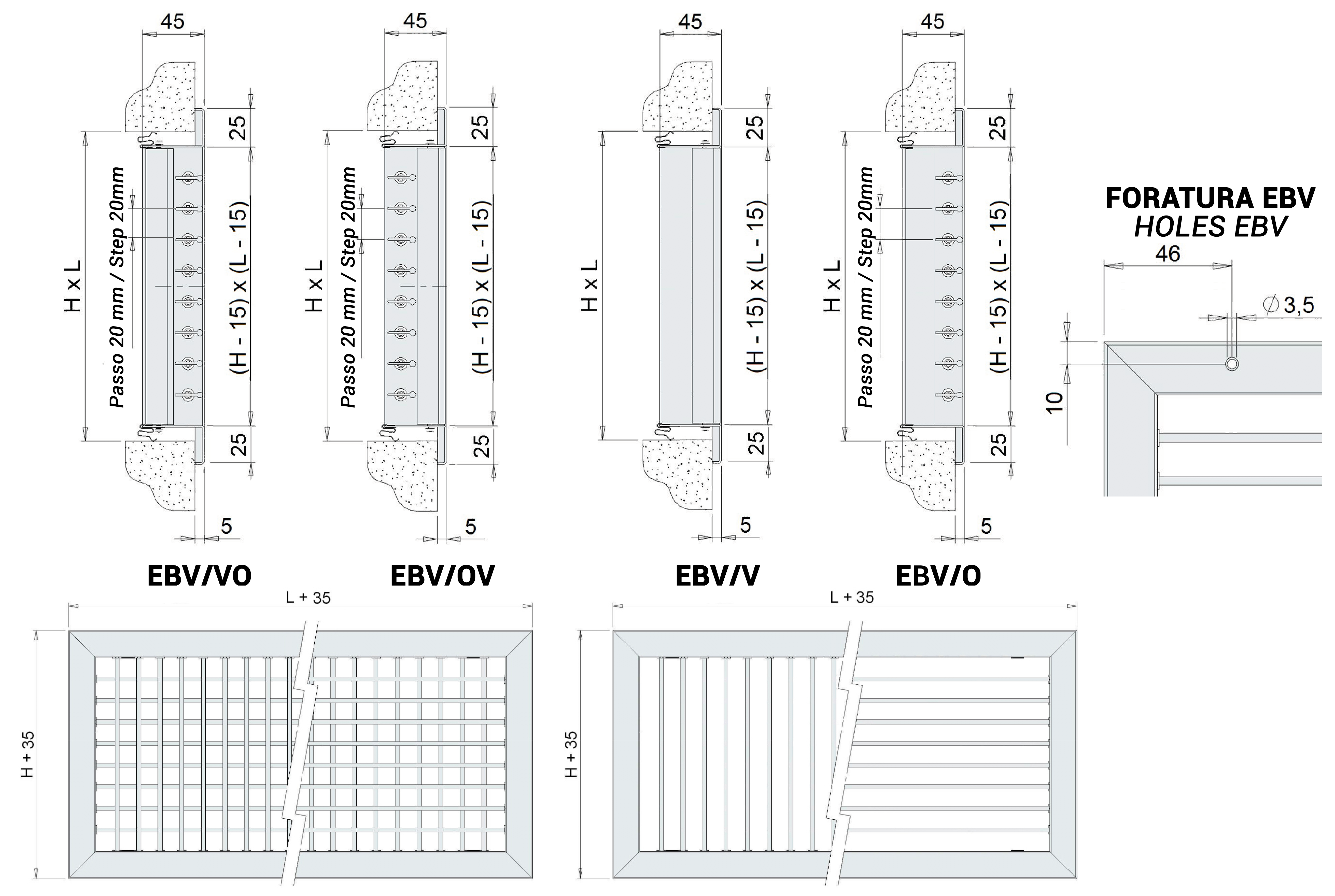

Configurazione

Tutte le misure sono espresse in mm.

SC serranda di taratura

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

CT controtelaio

Plenum

Modello
L1 x H1		stacco superiorestacco lateraleEFModello
L1 x H1		stacco superiorestacco lateraleEF
P1n° stacchiØ dP2n° stacchiØ dP1n° stacchiØ dP2n° stacchiØ d
200x1002001982001988012500x200200119830011988012
300x1002001982001988012600x200200219830021988012
400x1002002982002988012800x200200219830021988012
500x10020029820029880121000x200200219830021988012
300x150200114825011488012500x300200124835012488012
400x150200114825011488012600x300200219835022488012
500x150200214825021488012800x300200224835022488012
600x1502002148250214880121000x300200224835022488012
800x150200214825021488012600x400200219835022488012
300x200200119830011988012800x400200229835022988012
400x2002001198300119880121000x400200229840022988012

Listino prezzi

dimensioniEBV/VOEBV/OVEBV/OEBV/V
LxHeuroeuroeuroeuro
200x10023,95 23,95 19,18 19,18
300x10029,00 29,00 20,45 20,45
400x10033,94 33,94 21,74 21,74
500x10038,96 38,96 25,55 25,55
300x15033,25 33,25 24,29 24,29
400x15039,65 39,65 28,13 28,13
500x15044,39 44,39 29,38 29,38
600x15051,15 51,15 31,95 31,95
800x15066,53 66,53 37,08 37,08
300x20039,65 39,65 28,13 28,13
400x20044,75 44,75 30,63 30,63
500x20052,37 52,37 34,51 34,51
600x20058,34 58,34 39,65 39,65
800x20079,01 79,01 44,75 44,75
1000x20092,74 92,74 48,57 48,57
500x30064,15 64,15 44,75 44,75
600x30072,94 72,94 48,58 48,58
800x300101,26 101,26 61,40 61,40
1000x300118,88 118,88 71,57 71,57
600x40088,18 88,18 61,40 61,40
800x400123,70 123,70 75,42 75,42
1000x400145,09 145,09 95,27 95,27

Accessori

dimensionistacco superiorestacco lateraleserranda
SC		controtelaio
CT
EPZ plenum zincatoEPI plenum isolatoEPZ plenum zincatoEPI plenum isolato
L1xH1euroeuroeuroeuroeuroeuro
200x10030,09 41,81 30,09 41,81 13,21 14,13
300x10032,55 45,15 32,55 45,15 14,39 14,13
400x10043,12 56,91 43,12 56,91 17,21 15,68
500x10045,61 60,26 45,61 60,26 20,54 17,25
300x15034,39 48,04 36,89 50,80 16,86 15,68
400x15037,58 51,76 40,04 55,07 19,86 17,25
500x15040,31 63,75 51,30 67,67 23,00 20,69
600x15051,07 67,37 54,45 71,90 26,21 22,59
800x15067,29 85,85 71,52 91,58 33,57 25,76
300x20037,16 50,99 41,70 57,07 22,39 17,25
400x20040,12 54,95 45,50 62,18 24,57 19,94
500x20043,04 58,91 49,34 67,29 28,86 22,59
600x20059,99 78,09 71,98 92,00 33,25 24,19
800x20070,71 90,27 79,62 102,30 40,75 29,23
1000x20076,59 98,19 76,59 112,52 45,48 32,61
500x30058,72 76,43 69,44 90,88 37,86 27,60
600x30069,52 88,69 77,59 99,53 41,39 29,23
800x30084,97 112,40 99,72 132,19 50,21 34,51
1000x30091,73 121,47 109,14 144,80 60,54 39,25
600x40082,31 108,98 91,23 121,01 51,14 34,51
800x40099,26 128,97 115,32 150,49 62,57 39,25
1000x400117,67 153,18 142,65 186,69 74,25 44,53
