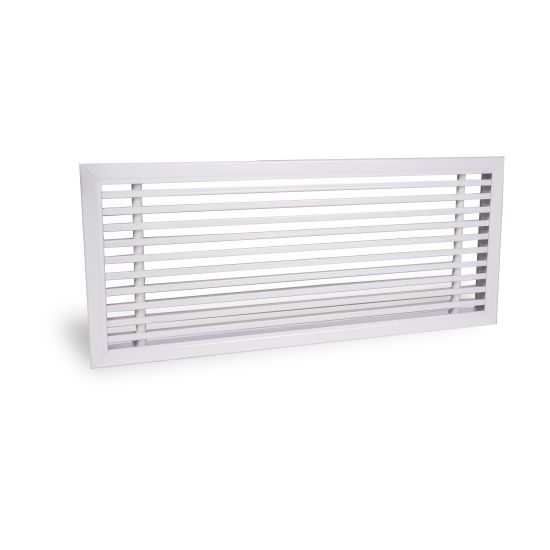

EBLR Bocchette lineari a barre orizzontali fisse con cornice da 15 mm

Immagine
Immagine

Descrizione

Bocchette a barre orizzontali fisse in alluminio con profili a deflessione 0° o 15°, con cornice 15 mm.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio con calamite.

Impiego

Per impianti di condizionamento e ventilazione, a parete, per fan-coil, a pavimento (non calpestabile), sia in mandata che in ripresa.

Modelli

EBLR 20/0°: con cornice da15 mm e barre fisse frontali estraibili con deflessione 0°;

EBLR 20/15°: con cornice da 15 mm e barre fisse frontali estraibili con deflessione 15°;

Accessori

- EPZR plenum zincato;
- EPIR plenum isolato;
- SC serranda di taratura in acciaio zincato con alette a movimento contrapposto.

A richiesta

Verniciatura colore bianco RAL9016 o altri colori RAL a scelta.

Dati di funzionamento:

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio riferito ad una velocità terminale Vt= 0,25 m/s e con un differenziale di temperatura di 10/12 °C, montati in prossimità del soffitto (non oltre 3 m); per distanze superiori correggere il lancio moltiplicandolo x 0,7
dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm.

dimensioni LxHsezione efficaceVk 3 m/sVk 4 m/s Vk 5 m/s
m2m³/hL1m³/hL1m³/hL1
400x750,0151602,82133,82664,7
500x750,01920132683,93354,9
600x750,0222433,13234,14045,1
400x1000,0202162,92923,83654,8
500x1000,026276336744595
600x1000,0313323,14434,25545,2
400x1250,0262782,93703,94634,9
500x1250,0323503,14674,15835,1
600x1250,0394223,25634,27035,3
400x1500,031337344945615
500x1500,0394243,15664,27075,2
600x1500,0475123,46824,38535,4
400x2000,0424553,36074,27585,2
500x2000,0535733,47644,49555,4
600x2000,0646913,69224,511525,6
Pa 51015
dB(A) 25 / 3233 / 3938 / 44

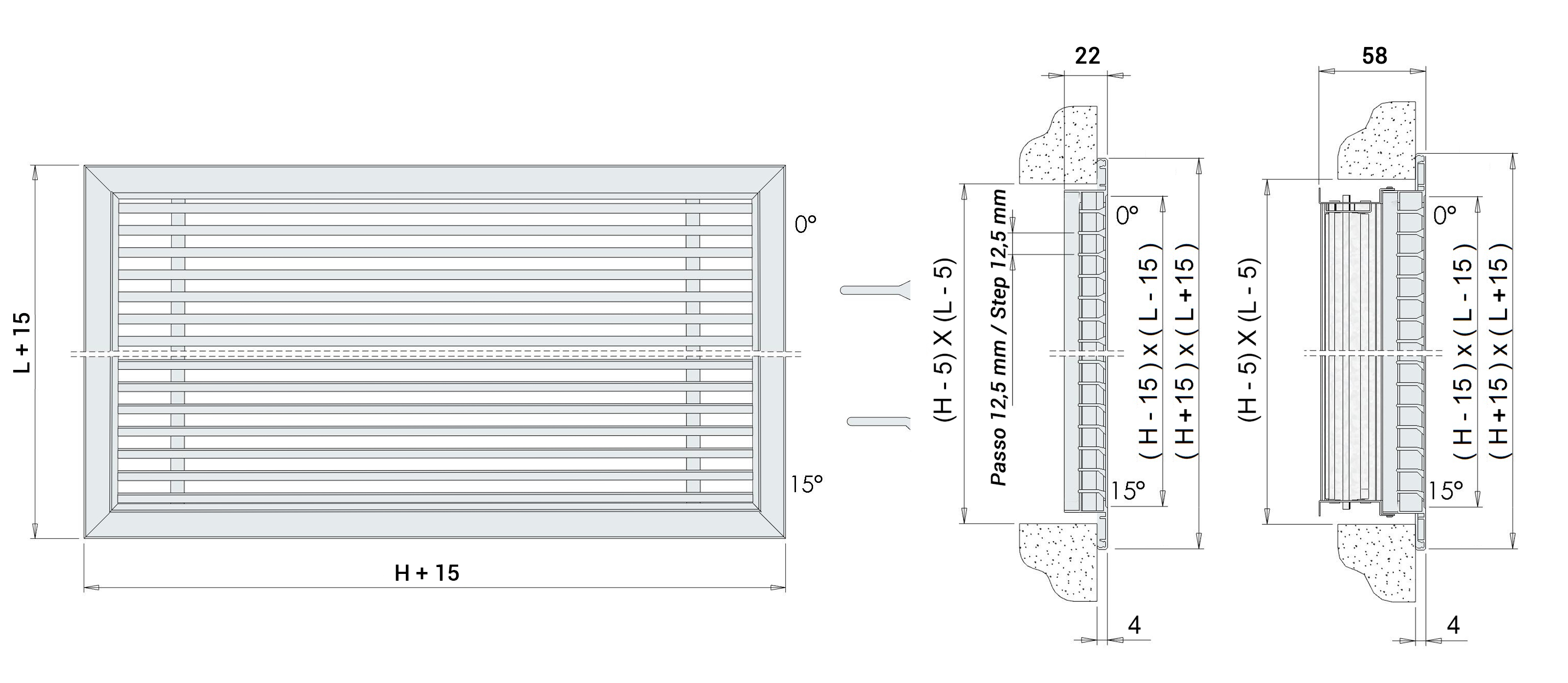

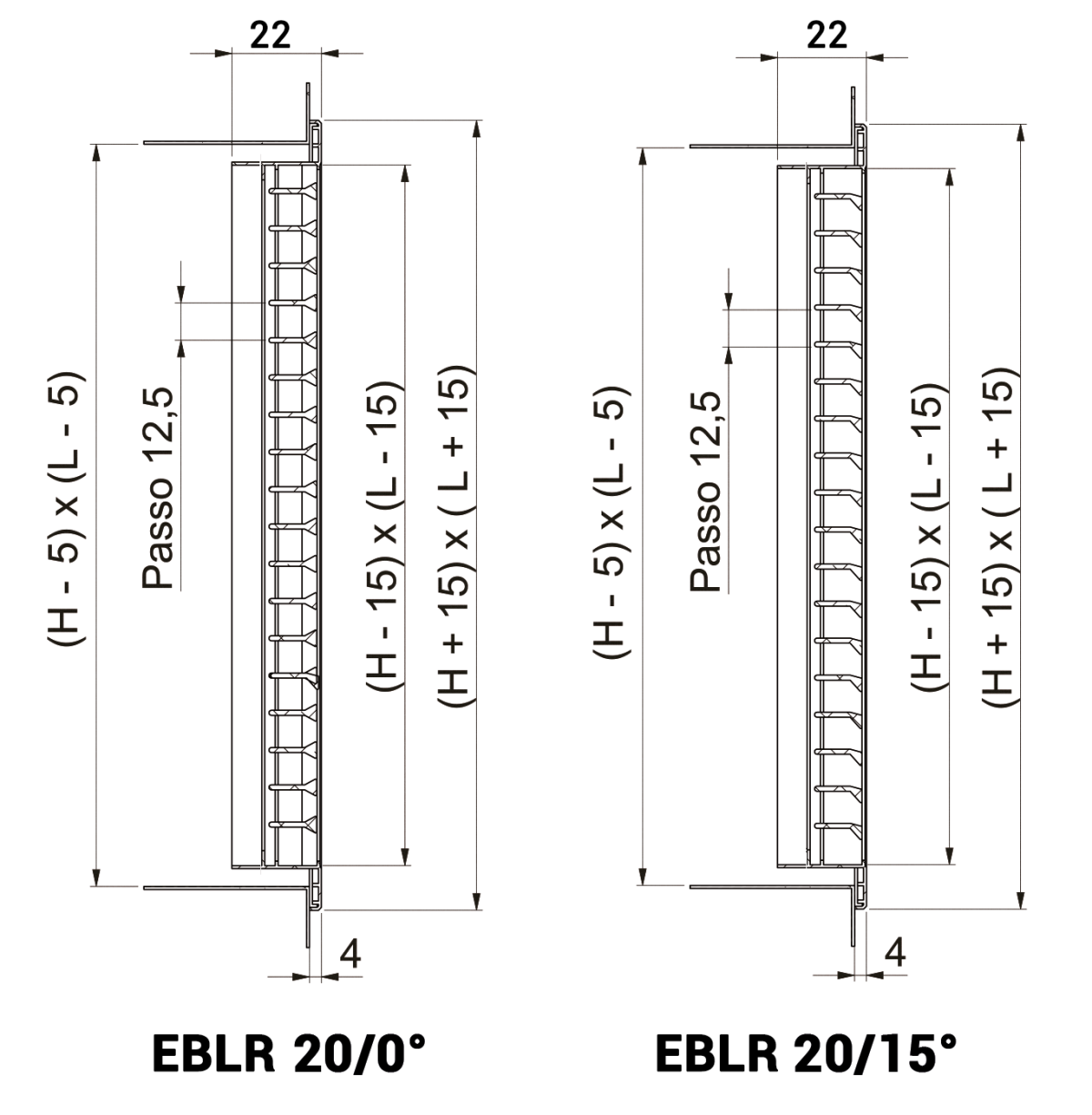

Configurazione

Tutte le misure sono espresse in mm.

SC serranda di taratura

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

Plenum

Tutte le dimensioni sono espresse in mm.

modello EBLRdimensionistacco superiorestacco lateraleEF
L x HL1 x H1P1n° stacchiØ dP2n° stacchiØ d
400x75395x70---150295808
500x75495x70---150295808
600x75595x70---150295808
400x100395x95200295200295808
500x100495x95200295200295808
600x100595x95200295200295808
400x125395x12020011202301120808
500x125495x12020021202302120808
600x125595x12020021202302120808
400x150395x14520011452501145808
500x150495x14520021452502145808
600x150595x14520021452502145808
400x200395x19520011953001195808
500x200495x19520021953002195808
600x200595x19520021953002195808

Listino prezzi

Nota: verniciato bianco RAL 9016 + 20%

EBLR20: con barre fisse

0°: deflessione a 0°
15°: deflessione a 15°

dimensionibocchette
EBLR 20/0° 		bocchette
EBLR 20/15°
LxHeuroeuro
400x7526,17 26,17
500x7532,40 32,40
600x7534,96 34,96
400x10032,40 32,40
500x10037,58 37,58
600x10040,21 40,21
400x12535,86 35,86
500x12540,21 40,21
600x12546,37 46,37
400x15040,21 40,21
500x15041,98 41,98
600x15050,69 50,69
400x20055,12 55,12
500x20064,73 64,73
600x20069,08 69,08

Accessori

Tutte le dimensioni sono espresse in mm.

dimensioniEBLR Dimensioni plenumstacco superiorestacco lateraleserranda
SC
EPZR plenum zincatoEPIR plenum isolatoEPZR plenum zincatoEPIR plenum isolato
LxHL1xH1euroeuroeuroeuroeuro
400x75395x70--42,12 55,80 17,21
500x75495x70--44,58 59,14 20,54
600x75595x70--47,04 62,45 23,50
400x100395x9542,12 55,80 42,12 55,80 17,21
500x100495x9544,58 59,14 44,58 59,14 20,54
600x100595x9547,04 62,45 47,04 62,45 23,50
400x125395x12036,12 49,88 39,74 54,80 19,86
500x125495x12045,96 60,83 50,53 66,90 23,00
600x125595x12048,54 64,33 53,38 70,71 26,21
400x150395x14537,39 51,46 41,12 56,57 19,86
500x150495x14547,31 62,60 52,03 68,79 23,00
600x150595x14550,00 66,17 54,99 72,75 26,21
400x200395x19539,89 54,65 43,85 60,06 24,57
500x200495x19550,07 66,10 55,07 67,29 28,86
600x200595x19563,10 80,51 69,40 88,54 33,25
