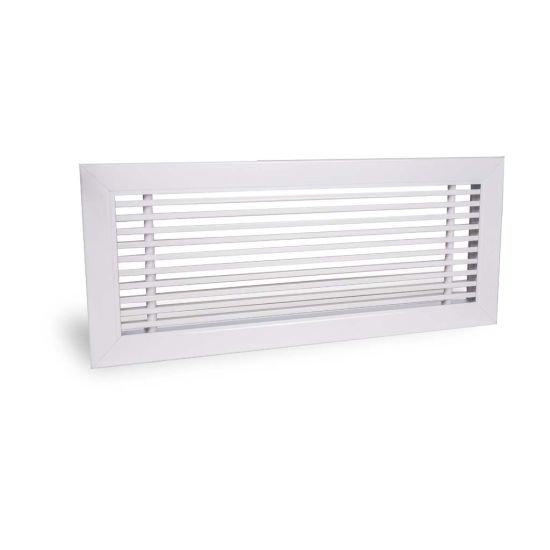

EBL Bocchette lineari a barre orizzontali fisse

Immagine
Immagine

Descrizione

Bocchette a barre orizzontali fisse in alluminio con profili a deflessione 0° o 15°.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio a clips per EBL 20 ed EBL 21 e fissaggio a clips a forcella per EBL 22.

Lunghezza max realizzabile in pezzo unico: 2000 mm.

Impiego

Bocchette utilizzate in impianti di condizionamento e ventilazione sia in mandata che ripresa.

Possono essere installate a soffitto, a parete e a pavimento in zone non calpestabili.

Vengono utilizzate anche come griglie nei fan-coil.

Modelli

EBL20/0: con cornice e barre fisse frontali con deflessione 0°;
EBL20/15: con cornice e barre fisse frontali con deflessione 15°;
EBL21/0: con cornice, barre fisse frontali con deflessione 0° e alette posteriori orientabili;
EBL21/15: con cornice, barre fisse frontali con deflessione 15° e alette posteriori orientabili;
EBL22/0: senza cornice, solamente barre fisse con deflessione 0°;
EBL22/15: senza cornice, solamente barre fisse con deflessione 15°.

Accessori

- EPZ plenum zincato;
- EPI plenum isolato;
- SC serranda di taratura in acciaio zincato con alette a movimento contrapposto;
- CT controtelaio a murare in acciaio zincato;
- clips a forcella per EBL 22

A richiesta

Verniciatura colore colori RAL a scelta.
Fori su cornice per installazione con viti.
Pacco alettato estraibile  (solo versione EBL 20 in costruzione speciale con telaio avente profondità 40mm).
EBL 20/0 ed EBL 20/15 in continuità per lunghezze maggiori di 2000 mm con possibilità anche di inserire sportelli d’ispezione.

A richiesta sportelli di ispezione EBL 20/0 o EBL20/15 in continuità.

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio riferito ad una velocità terminale Vt= 0,25 m/s e con un differenziale di temperatura di 10/12 °C, montati in prossimità del soffitto (non oltre 3 m); per distanze superiori correggere il lancio moltiplicandolo x 0,7
dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm.

dimensioni LxHsezione efficaceVk 3 m/sVk 4 m/s Vk 5 m/s
m2m³/hL1m³/hL1m³/hL1
400x750,0151602,82133,82664,7
500x750,01920132683,93354,9
600x750,0222433,13234,14045,1
800x750,0303263,34344,35435,4
1000x750,0384083,45454,56815,7
400x1000,0202162,92923,83654,8
500x1000,026276336744595
600x1000,0313323,14434,25545,2
800x1000,0414463,35954,47435,5
1000x1000,0525603,57464,69335,8
400x1250,0262782,93703,94634,9
500x1250,0323503,14674,15835,1
600x1250,0394223,25634,27035,3
800x1250,0525663,47554,59445,6
1000x1250,0667113,59474,711845,9
400x1500,031337344945615
500x1500,0394243,15664,27075,2
600x1500,0475123,36824,38535,4
800x1500,0646873,49164,611455,7
1000x1500,0808623,611494,814366
400x2000,0424553,16074,27585,2
500x2000,0535733,37644,49555,4
600x2000,0646913,49224,511525,6
800x2000,0869273,612374,815466
1000x2000,10811643,81552519406,3
600x3000,09710503,614004,817506
800x3000,13014093,818795,123486,4
1000x3000,1641768423575,319476,7
Pa 51015
dB(A) 25 / 3233 / 3938 / 44

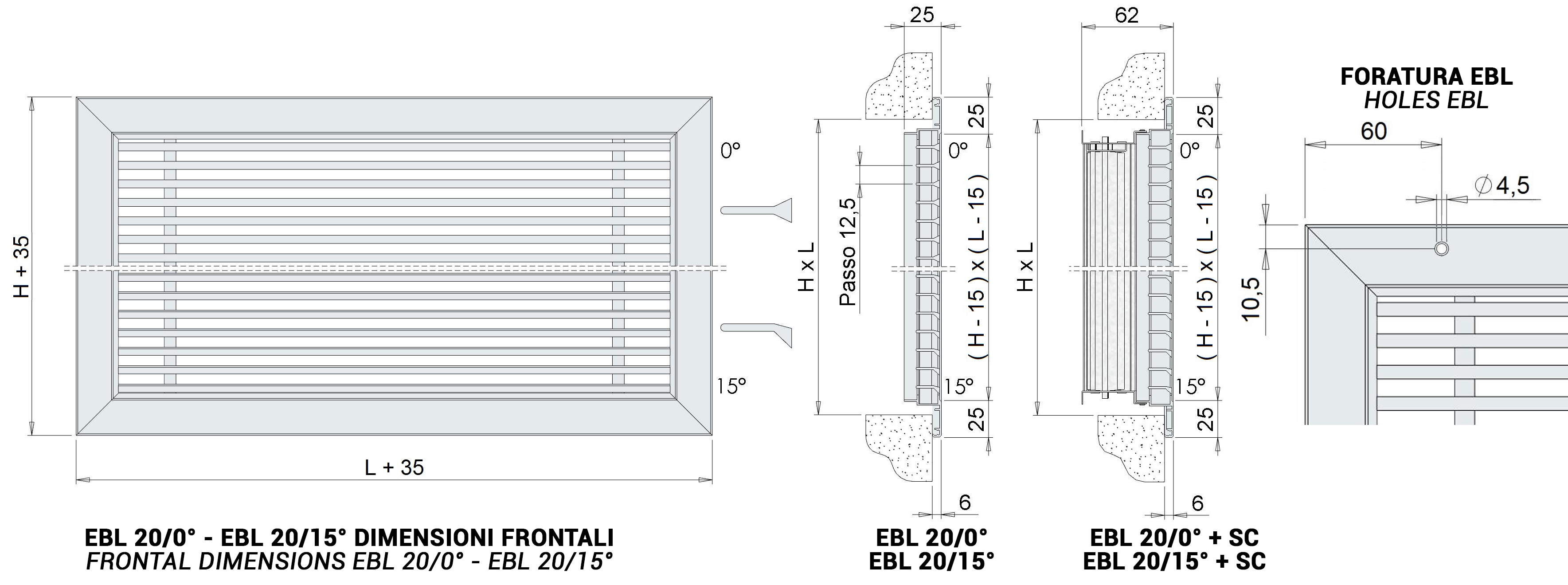

EBL 20/0° EBL 20/15° dimensioni

Foratura a richiesta.

EBL 21/0° EBL 21/15° dimensioni

Foratura a richiesta.

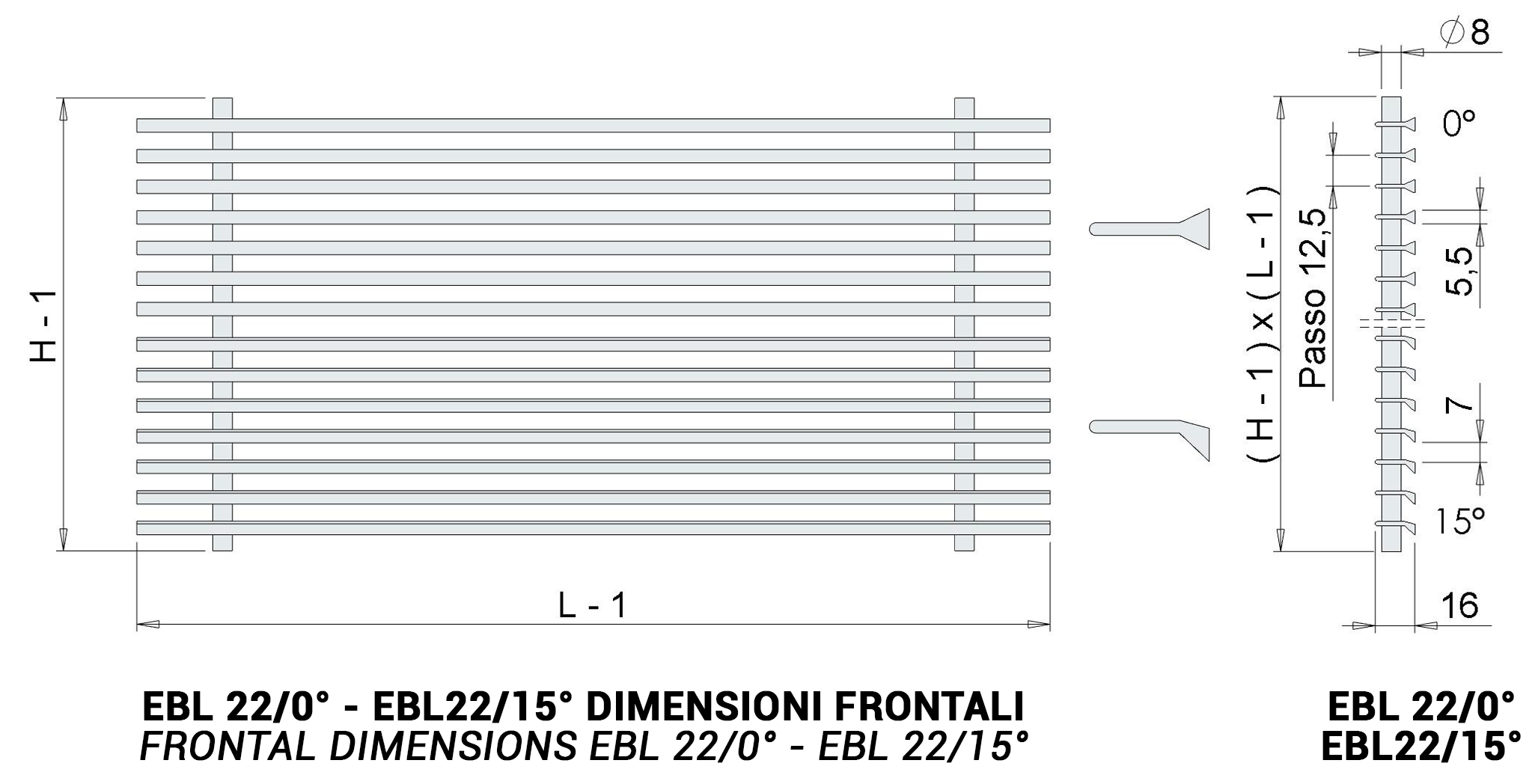

EBL 22/0° EBL 22/15° dimensioni

Clips a forcella con piastra per EBL 22/0° EBL 22/15°.

ModellolunghezzaNumero tubi verticaliNumero forcelle
L
EBL 22/0° EBL 22/15°fino a 502 mm24
da 503 mm a 901 mm36
da 902 mm a 1277 mm48
da 1278 mm a 1577 mm510
da 1578 mm a 1877 mm612
da 1878 mm a 2000 mm714

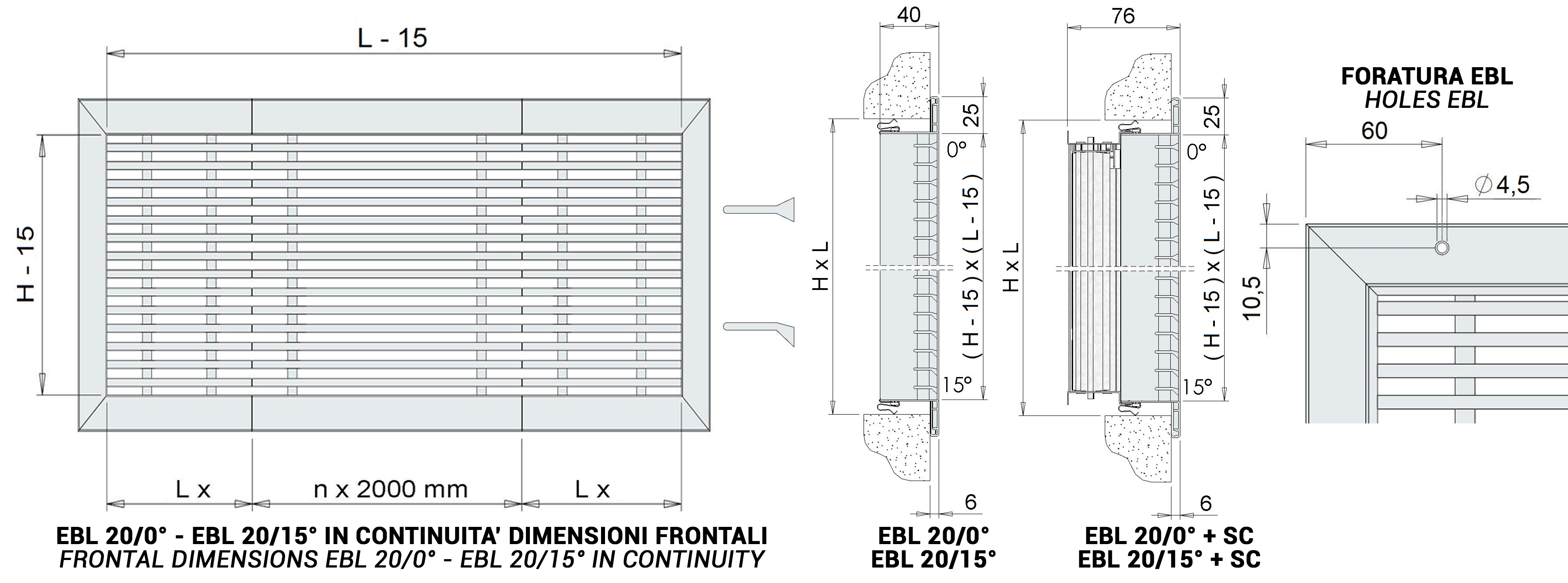

EBL 20/0° EBL 20/15° in continuità dimensioni

- Lunghezza L ≤ 2000 mm in un solo pezzo;
- Lunghezza L > 2000 mm ≤ 4000 mm: in due parti di lunghezza L/2;
- Lunghezza L > 4000 mm: in un numero di parti centrali con lunghezza L = 2000 e due parti terminali di lunghezza Lx > 1000 mm < 2000 mm.

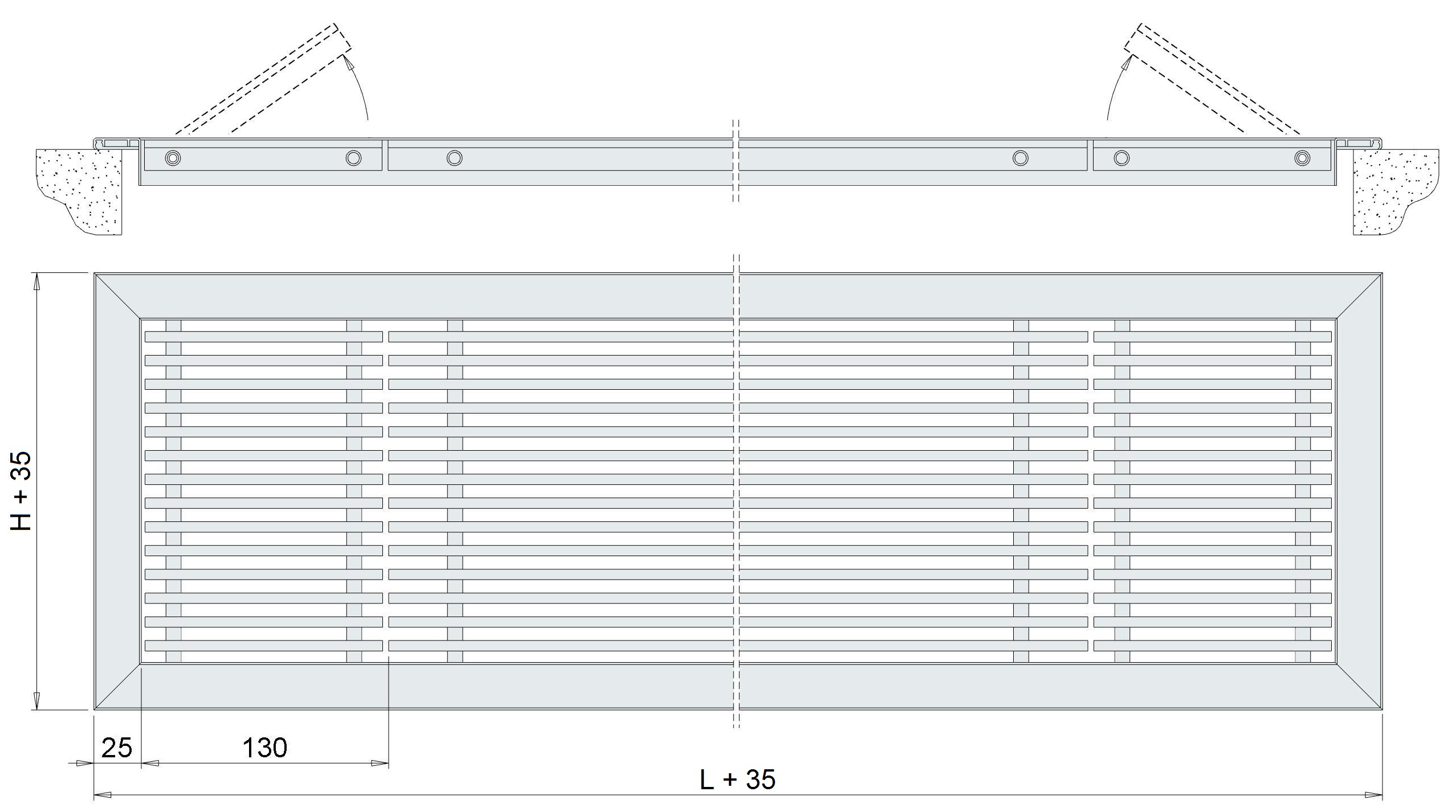

A richiesta sportelli di inspezione per EBL 20-0 O 20-15 in continuità.

SC serranda di taratura per EBL 20 ed EBL 21

Serranda di taratura in acciaio zincato ad alette con movimento contrapposto.

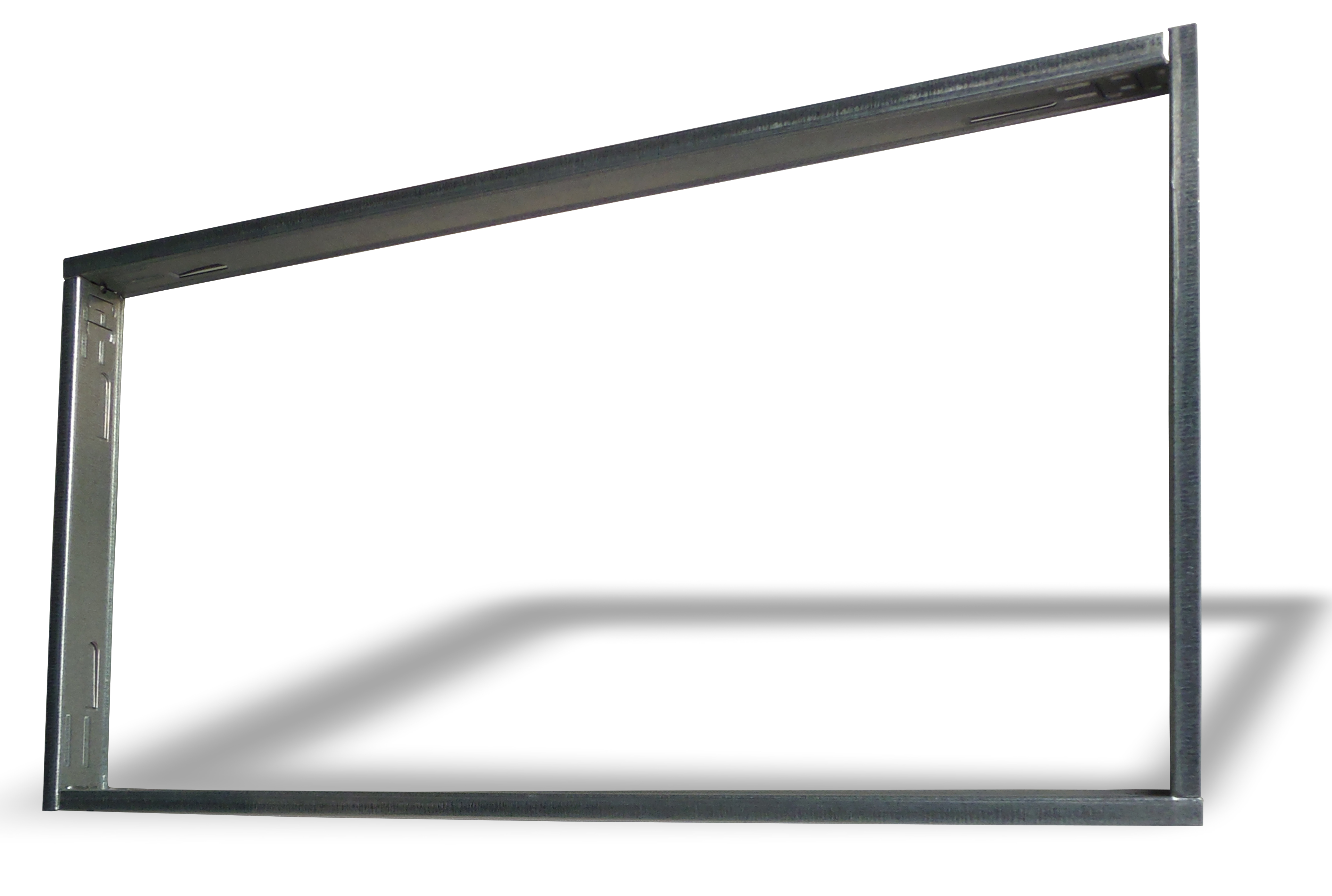

CT controtelaio per EBL 20 ed EBL 21

Plenum per EBL 20 e EBL 21

Listino prezzi EBL

EBL 20 pacco estraibile +20%.

EBL 20-0 EBL 20-15 in continuità prezzi a richiesta.

dimensionibocchette
EBL20/0° 		bocchette
EBL20/15°		bocchette
EBL21/0° 		bocchette
EBL21/15°		bocchette
EBL22/0°		bocchette
EBL22/15°
LxHeuroeuro euroeuro euro euro
400x7526,21 26,21 33,23 33,23 16,62 16,62
500x7532,35 32,35 40,22 40,22 19,24 19,24
600x7534,96 34,96 43,68 43,68 22,74 22,74
800x7541,07 41,07 52,02 52,02 27,07 27,07
1000x7548,07 48,07 65,38 65,38 31,47 31,47
400x10032,35 32,35 40,22 40,22 18,36 18,36
500x10037,60 37,60 48,97 48,97 20,97 20,97
600x10040,22 40,22 50,69 50,69 24,47 24,47
800x10046,33 46,33 60,62 60,62 27,07 27,07
1000x10055,09 55,09 76,28 76,28 33,80 33,80
400x12535,84 35,84 42,85 42,85 20,97 20,97
500x12540,22 40,22 51,58 51,58 24,47 24,47
600x12546,33 46,33 58,57 58,57 32,35 32,35
800x12550,69 50,69 69,12 69,12 38,47 38,47
1000x12564,69 64,69 87,23 87,23 44,58 44,58
400x15040,22 40,22 54,20 54,20 31,47 31,47
500x15041,96 41,96 63,82 63,82 34,96 34,96
600x15050,69 50,69 68,18 68,18 40,22 40,22
800x15066,43 66,43 78,65 78,65 49,84 49,84
1000x15076,06 76,06 98,21 98,21 57,69 57,69
400x20055,09 55,09 69,05 69,05 41,07 41,07
500x20064,69 64,69 79,55 79,55 47,19 47,19
600x20069,05 69,05 85,64 85,64 52,47 52,47
800x20083,04 83,04 104,02 104,02 67,32 67,32
1000x200101,40 101,40 122,40 122,40 78,65 78,65
600x30094,42 94,42 114,53 114,53 80,43 80,43
800x300121,51 121,51 146,84 146,84 98,78 98,78
1000x300145,01 145,01 181,74 181,74 119,35 119,35

Modello
L1 x H1		stacco superiorestacco lateraleEFModello
L1 x H1		stacco superiorestacco lateraleEF
P1n° stacchiØ dP2n° stacchiØ dP1n° stacchiØ dP2n° stacchiØ d
400x75---15029880121000x125200312323031238012
500x75---1502988012400x150200114825011488012
600x75---1502988012500x150200214825021488012
800x75---1502988012600x150200214825021488012
1000x75---1502988012800x150200214825021488012
400x10020029820029880121000x150200314825031488012
500x1002002982002988012400x200200119830011988012
600x1002002982002988012500x200200119830011988012
800x1002002982002988012600x200200219830021988012
1000x1002003982003988012800x200200219830021988012
400x1252001123230112380121000x200200219830021988012
500x125200212323021238012600x300200219835022488012
600x125200212323021238012800x300200224835022488012
800x1252002123230212380121000x300200224835022488012

Listino prezzi EBL verniciate bianco RAL 9016

EBL 20 pacco estraibile +20%.

EBL 20-0 EBL 20-15 in continuità prezzi a richiesta.

dimensionibocchette
EBL20/0° 		bocchette
EBL20/15°		bocchette
EBL21/0° 		bocchette
EBL21/15°		bocchette
EBL22/0°		bocchette
EBL22/15°
LxHeuroeuro euroeuro euro euro
400x7531,41 31,41 39,89 39,89 19,93 19,93
500x7538,77 38,77 48,25 48,25 23,09 23,09
600x7541,88 41,88 52,43 52,43 27,29 27,29
800x7549,21 49,21 62,43 62,43 32,49 32,49
1000x7557,59 57,59 78,45 78,45 37,76 37,76
200x10023,35 23,35 31,59 31,59 15,75 15,75
300x10029,32 29,32 37,65 37,65 17,84 17,84
400x10038,77 38,77 48,25 48,25 22,03 22,03
500x10045,04 45,05 58,76 58,76 25,16 25,16
600x10048,17 48,17 60,81 60,81 29,37 29,37
800x10055,49 55,49 72,73 72,73 32,49 32,49
1000x10066,00 66,00 91,56 91,56 40,10 40,10
400x12542,95 42,95 51,42 51,42 25,16 25,16
500x12548,17 48,17 61,90 61,90 29,37 29,37
600x12555,49 55,49 70,27 70,27 38,83 38,83
800x12560,72 60,72 82,96 82,96 46,17 46,17
1000x12577,49 77,50 104,62 104,62 53,51 53,51
400x15048,17 48,17 65,05 65,05 37,76 37,76
500x15050,26 50,26 76,56 76,56 41,96 41,96
600x15060,72 60,72 81,82 81,82 48,25 48,25
800x15079,59 79,59 94,38 94,38 59,80 59,80
1000x15091,13 91,13 117,85 117,85 69,23 69,23
400x20066,00 66,00 82,86 82,86 49,28 49,28
500x20077,49 77,50 95,45 95,45 56,63 56,63
600x20082,73 82,74 102,77 102,77 62,97 62,97
800x20099,49 99,49 124,82 124,82 80,78 80,78
1000x200121,48 121,49 146,88 146,88 94,38 94,38
500x30094,22 94,23 115,38 115,38 80,78 80,78
600x300113,10 113,12 137,43 137,43 96,50 96,50
800x300145,57 145,58 176,21 176,21 118,53 118,53
1000x300173,73 173,74 218,07 218,07 143,22 143,22

Accessori

dimensionistacco superiorestacco lateraleserranda
SC		controtelaio
CT
EPZ plenum zincatoEPI plenum isolatoEPZ plenum zincatoEPI plenum isolato
L1xH1euroeuroeuroeuroeuroeuro
400x75--43,12 56,91 17,21 15,68
500x75--45,61 60,26 20,54 17,25
600x75--48,11 63,60 23,50 18,85
800x75--53,11 70,32 29,54 22,59
1000x75--61,10 85,81 36,25 25,76
400x10043,12 56,91 43,12 56,91 17,21 15,68
500x10045,61 60,26 45,61 60,26 20,54 17,25
600x10048,11 63,60 48,11 63,60 23,50 18,85
800x10053,11 70,32 53,11 70,32 29,54 22,59
1000x10050,00 68,60 66,40 91,00 36,25 25,76
400x12536,32 50,07 37,74 51,99 19,86 16,50
500x12547,00 61,99 48,69 64,29 23,00 18,98
600x12549,57 65,48 51,53 68,10 26,21 20,69
800x12554,80 72,51 57,30 75,82 33,57 24,19
1000x12580,78 90,04 68,48 108,41 40,46 27,47
400x15037,58 51,76 40,04 55,07 19,86 17,25
500x15040,31 63,75 51,30 67,67 23,00 20,69
600x15051,07 67,37 54,45 71,90 26,21 22,59
800x15067,29 85,85 71,52 91,58 33,57 25,76
1000x15080,78 101,57 85,93 108,41 40,46 29,23
400x20040,12 54,95 45,50 62,18 24,57 19,94
500x20043,04 58,91 49,34 67,29 28,86 22,59
600x20059,99 78,09 71,98 92,00 33,25 24,19
800x20070,71 90,27 79,62 102,30 40,75 29,23
1000x20076,59 98,19 76,59 112,52 45,48 32,61
600x30069,52 88,69 77,59 99,53 41,39 29,23
800x30084,97 112,40 99,72 132,19 50,21 34,51
1000x30091,73 121,47 109,14 144,80 60,54 39,25

clips a forcella con piastra EBL 22
Modelloeuro
clips a forcella2,79
