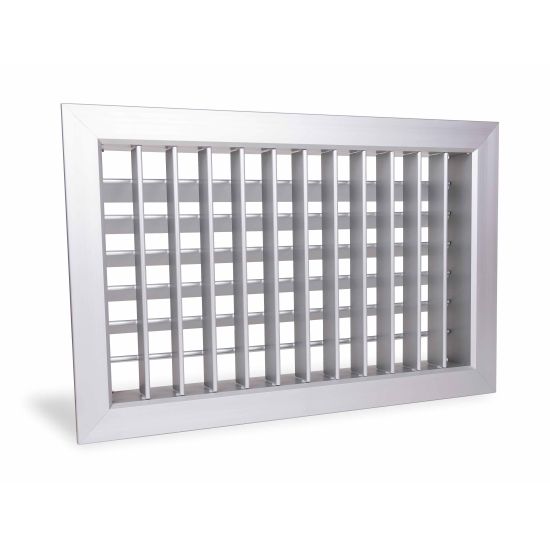

EBIA Bocchette industriali in alluminio passo 40 mm

Immagine
Immagine

Descrizione

Bocchette di mandata in alluminio a passo industriale per elevate portate d’aria e ridotte perdite di carico.

Caratteristiche

Materiale: alluminio.
Finitura: anodizzato naturale.
Installazione: fissaggio con viti frontali. Per una maggiore flessibilità d’installazione le bocchette vengono fornite senza fori di alloggiamento viti.
Dimensione massima: 1600 mm x1600 mm.

Impiego

Consigliate in locali di grandi dimensioni dove sia necessario avere elevate portate d’aria e lanci particolarmente lunghi, ad esempio edifici industriali, chiese, ipermercati.

Modelli

EBIA/VO con 2 ordini di alette verticale e orizzontale;
EBIA/OV con 2 ordini di alette orizzontale e verticale;
EBIA/V con 1 ordine di alette verticale;
EBIA/O con 1 ordine di alette orizzontale.


Esempio: la versione VO ha il primo ordine verticale vicino al frontale, il secondo ordine orizzontale all'interno della bocchetta.

Accessori

CTP Controtelaio a murare.

A richiesta

Verniciatura nei colori RAL a scelta.

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio in metri calcolato con installazione a filo soffitto e velocità terminale 0,25 m/s
dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm

dimensioni LxHsezione efficacem³/hL1m³/hL1m³/hL1
m2
500x2000,075810 11,5 108014,6 1350 19,5
600x2000,09097213129616162022
700x2000,105113413,5151218189023
800x2000,120129614172819216024
1000x2000,150162016,5216021270025
500x3000,120129614172818,1216023
600x3000,145156616,2208820,8261025
700x3000,170183618,6244823306028
800x3000,195210620,8280825256430
1000x3000,245264623352828441035
1200x3000,290313224,8417629,5522036
1500x3000,360388826,6518431648037,5
600x4000,200126020,5288025,8360029
700x4000,230248423331226,2414032
800x4000,260280825,5374430468035
1000x4000,330356427,2 4752 33594039
1200x4000,410442828,4590034,8738040,2
1500x4000,510550031,2735037,7918042
600x5000,260280821374429468036
700x5000,300 324024432031540038
800x5000,340367227489633612039,5
1000x5000,420453629,5604836756041
1200x5000,510453631,2735037,7918042
1500x5000,630550032907238,51134043,2
600x6000,310680523,6446430,1558037,2
800x6000,420334828604835756040
1000x6000,520563732751637939647
1200x6000,6306804339072421134049
1500x6000,750810034,810800441350050,6
Vk (m/s)345

Indice di rumorosità dB(A)

V
m/s		defl.
0°		defl.
20°		defl.
40°
325/3028/3330/35
430/3533/3835/40
535/4038/4340/45

Perdita di carico (Pa)

V
m/s		defl.
0°		defl.
20°		defl.
40°
35710
4101318
5152133

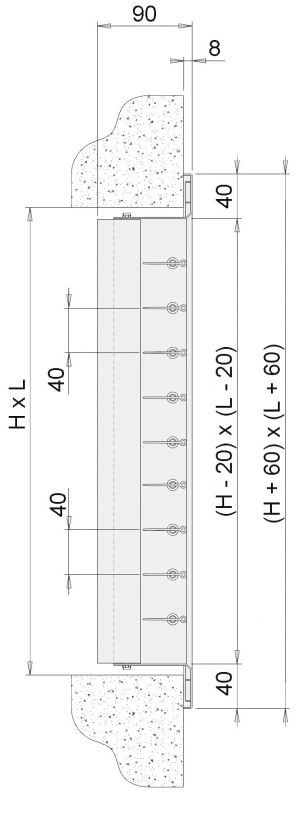

Configurazione

Tutte le misure sono espresse in mm.

CTP controtelaio

Listino prezzi

dimensionibocchetta
EBIA-VO		bocchetta
EBIA-OV		bocchetta
EBIA-O		bocchetta
EBIA-V		controtelaio
CTP
LxHeuroeuroeuroeuroeuro
500x20072,04 72,04 46,82 54,64 56,53
600x20076,48 76,48 53,06 57,75 66,89
700x20084,29 84,29 59,30 60,89 76,60
800x20093,65 93,65 67,12 71,80 77,93
1000x200103,02 103,02 70,24 76,48 83,58
500x30087,41 87,41 58,54 62,45 60,93
600x300102,41 102,41 65,18 75,34 70,35
700x300112,38 112,38 72,60 85,07 79,76
800x300122,75 122,75 79,58 93,96 81,59
1000x300142,19 142,19 94,80 110,88 89,14
1200x300160,83 160,83 109,19 128,68 94,79
1500x300194,79 194,79 137,12 152,36 107,34
600x400123,59 123,59 83,81 93,96 82,59
700x400135,80 135,80 91,15 104,57 89,14
800x400148,13 148,13 99,89 115,11 98,44

Tutte le dimensioni sono espresse in mm.

dimensionibocchetta
EBIA-VO		bocchetta
EBIA-OV		bocchetta
EBIA-O		bocchetta
EBIA-V		controtelaio
CTP
LxHeuroeuroeuroeuroeuro
1000x400172,68 172,68 117,66 137,96 112,63
1200x400198,92 198,92 136,29 157,44 135,12
1500x400236,46 236,46 166,74 187,09 168,80
600x500136,59 136,59 88,01 117,66 98,44
700x500146,71 146,71 103,02 127,52 98,54
800x500173,50 173,50 120,21 137,12 102,25
1000x500204,85 204,85 142,19 162,52 126,67
1200x500235,33 235,33 163,35 189,58 151,93
1500x500287,40 287,40 190,44 225,17 189,57
600x600159,12 159,12 102,41 120,54 103,04
800x600200,60 200,60 139,66 159,97 121,89
1000x600236,14 236,14 166,74 187,90 142,20
1200x600271,71 271,71 203,14 220,07 180,02
1500x600329,07 329,07 237,01 268,34 225,10
