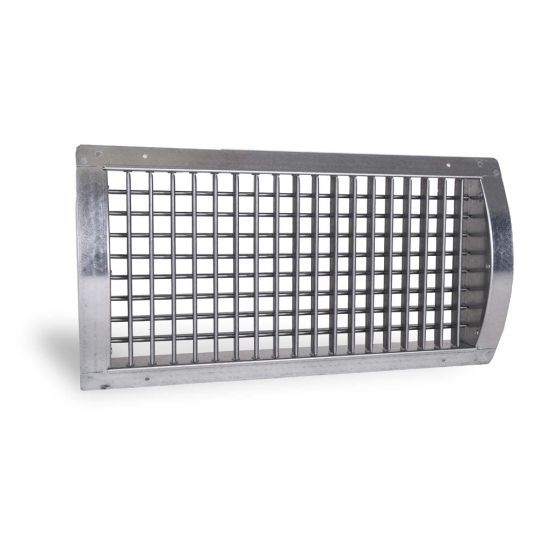

EBCV Bocchette di mandata per canali circolari

Immagine
Immagine

Descrizione

Bocchette di mandata dell’aria con 1 o 2 ordini di alette orientabili singolarmente.
La speciale cornice garantisce una perfetta aderenza della bocchetta al canale circolare.

Caratteristiche:

Materiale: acciaio
Finitura: zincatura
Installazione: su canale circolare mediante viti

Impiego

Per la mandata dell’aria con installazione direttamente su canali circolari in impianti di ventilazione e condizionamento.

Modelli

EBCV-V con 1 ordine di alette verticale;
EBCV-VO con 2 ordini di alette verticale e orizzontale.

La versione VO ha il primo ordine verticale vicino al frontale, il secondo ordine orizzontale all'interno della bocchetta.

Accessori

SCB serranda di taratura con alette a movimento contrapposto.

A richiesta

Verniciatura colore bianco RAL9016 o altri colori RAL a scelta.

Dati di funzionamento

Vk: velocità efficace (m/s)
m³/h: portata
Pa: perdite di carico in Pascal
L1 (m): lancio della bocchetta senza serranda, deflessione delle alette 0°, con effetto coanda (soffitto), velocità terminale 0,25 m/sec e Tmax 15°C
dB(A): indice di rumorosità

Tutte le dimensioni sono espresse in mm.

In fase d'ordine indicare il diametro della tubazione dove verrà installata la bocchetta.

dimensioni LxHdiametro canalesezione efficacem³/hL1m³/hL1
m2
300x100160 - 200 - 250 - 300 - 350 - 4000,0181403,72305,6
400x100160 - 200 - 250 - 300 - 350 - 4000,0252004,53206,8
500x100160 - 200 - 250 - 300 - 350 - 4000,03326064208
400x150250 - 300 - 350 - 400 - 500 - 600 - 7000,0393104,35008
500x150250 - 300 - 350 - 400 - 500 - 600 - 7000,05140056409
600x150250 - 300 - 350 - 400 - 500 - 600 - 7000,0594705,87509,5
400x200350 - 400 - 500 - 600 - 7000,0574506,57209
500x200350 - 400 - 500 - 600 - 7000,0715607,590010
600x200350 - 400 - 500 - 600 - 7000,08668010108011
800x200350 - 400 - 500 - 600 - 7000,11591010,3145013
600x300600 - 7000,13610809,6173015
800x300600 - 7000,178141010,5225016
Vk (m/s) 2,23,5

Indice di rumorosità dB(A)

Vk
m/s		defl.
0°		defl.
20°		defl.
40°
dB(A)dB(A)dB(A)
2.215/2018/2320/25
3.520/2523/2825/30

Perdite di carico (Pa)

V
m/s		defl.
0°		defl.
20°		defl.
40°
PaPaPa
2.245.57
3.591316

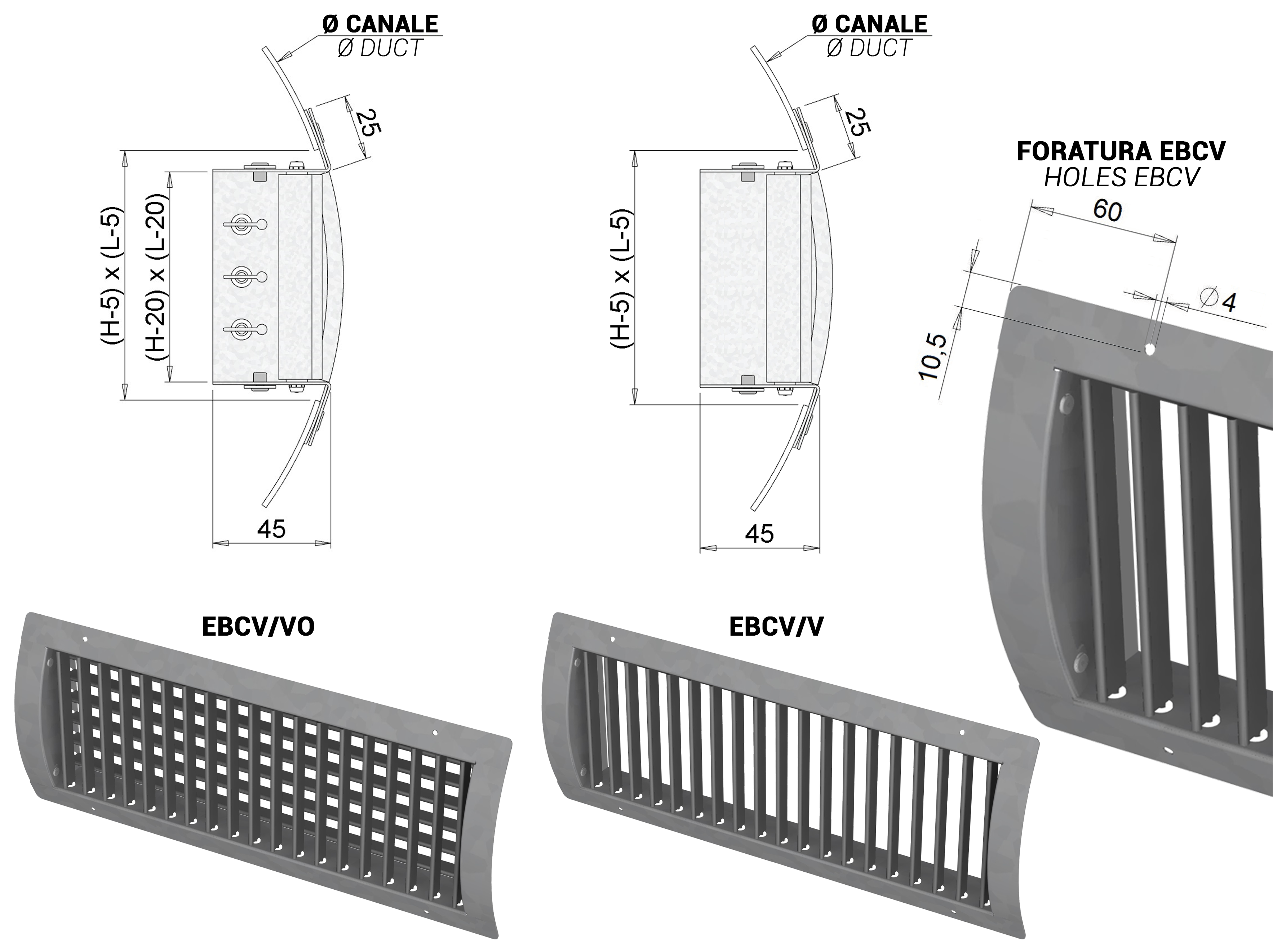

Configurazione

Tutte le misure sono espresse in mm.

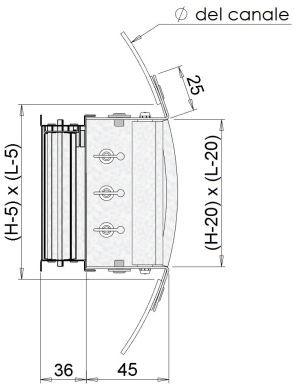

SCB serranda di taratura

Listino prezzi

Note:
- con serranda SCB installata + 5% del costo della serranda

dmensioniØ canalebocchetta
EBCV-O		bocchetta
EBCV-V		bocchetta
EBCV-VO		serranda
SCB
LxHmmeuroeuroeuroeuro
300x100160artDB40O00020artDB40V00020artDB40VO002014,39
200artDB40O00030artDB40V00030artDB40VO0030
250artDB40O00040artDB40V00040artDB40VO0040
300artDB40O00050artDB40V00050artDB40VO0050
350artDB40O00060artDB40V00060artDB40VO0060
400artDB40O00070artDB40V00070artDB40VO0070
400x100160artDB40O00080artDB40V00080artDB40VO008017,21
200artDB40O00090artDB40V00090artDB40VO0090
250artDB40O00100artDB40V00100artDB40VO0100
300artDB40O00110artDB40V00110artDB40VO0110
350artDB40O00120artDB40V00120artDB40VO0120
400artDB40O00130artDB40V00130artDB40VO0130
500x100160artDB40O00140artDB40V00140artDB40VO014020,54
200artDB40O00150artDB40V00150artDB40VO0150
250artDB40O00160artDB40V00160artDB40VO0160
300artDB40O00170artDB40V00170artDB40VO0170
350artDB40O00180artDB40V00180artDB40VO0180
400artDB40O00190artDB40V00190artDB40VO0190
400x150250artDB40O00200artDB40V00200artDB40VO020019,86
300artDB40O00210artDB40V00210artDB40VO0210
350artDB40O00220artDB40V00220artDB40VO0220
400artDB40O00230artDB40V00230artDB40VO0230
500artDB40O00240artDB40V00240artDB40VO0240
600artDB40O00250artDB40V00250artDB40VO0250
700artDB40O00260artDB40V00260artDB40VO0260
500x150250artDB40O00270artDB40V00270artDB40VO027023,00
300artDB40O00280artDB40V00280artDB40VO0280
350artDB40O00290artDB40V00290artDB40VO0290
400artDB40O00300artDB40V00300artDB40VO0300
500artDB40O00310artDB40V00310artDB40VO0310
600artDB40O00320artDB40V00320artDB40VO0320
700artDB40O00330artDB40V00330artDB40VO0330

Note:
- con serranda SCB installata + 5% del costo della serranda

dmensioniØ canalebocchetta
EBCV-O		bocchetta
EBCV-V		bocchetta
EBCV-VO		serranda
SCB
LxHmmeuroeuroeuroeuro
600x150250artDB40O00340artDB40V00340artDB40VO034026,21
300artDB40O00350artDB40V00350artDB40VO0350
350artDB40O00360artDB40V00360artDB40VO0360
400artDB40O00370artDB40V00370artDB40VO0370
500artDB40O00380artDB40V00380artDB40VO0380
600artDB40O00390artDB40V00390artDB40VO0390
700artDB40O00400artDB40V00400artDB40VO0400
400x200350artDB40O00410artDB40V00410artDB40VO041024,57
400artDB40O00420artDB40V00420artDB40VO0420
500artDB40O00430artDB40V00430artDB40VO0430
600artDB40O00440artDB40V00440artDB40VO0440
700artDB40O00450artDB40V00450artDB40VO0450
500x200350artDB40O00460artDB40V00460artDB40VO046028,86
400artDB40O00470artDB40V00470artDB40VO0470
500artDB40O00480artDB40V00480artDB40VO0480
600artDB40O00490artDB40V00490artDB40VO0490
700artDB40O00500artDB40V00500artDB40VO0500
600x200350artDB40O00510artDB40V00510artDB40VO051033,25
400artDB40O00520artDB40V00520artDB40VO0520
500artDB40O00530artDB40V00530artDB40VO0530
600artDB40O00540artDB40V00540artDB40VO0540
700artDB40O00550artDB40V00550artDB40VO0550
800x200350artDB40O00560artDB40V00560artDB40VO056040,75
400artDB40O00570artDB40V00570artDB40VO0570
500artDB40O00580artDB40V00580artDB40VO0580
600artDB40O00590artDB40V00590artDB40VO0590
700artDB40O00600artDB40V00600artDB40VO0600
600x300600artDB40O00610artDB40V00610artDB40VO061041,39
700artDB40O00620artDB40V00620artDB40VO0620
800x300600artDB40O00630artDB40V00630artDB40VO063050,21
700artDB40O00640artDB40V00640artDB40VO0640
