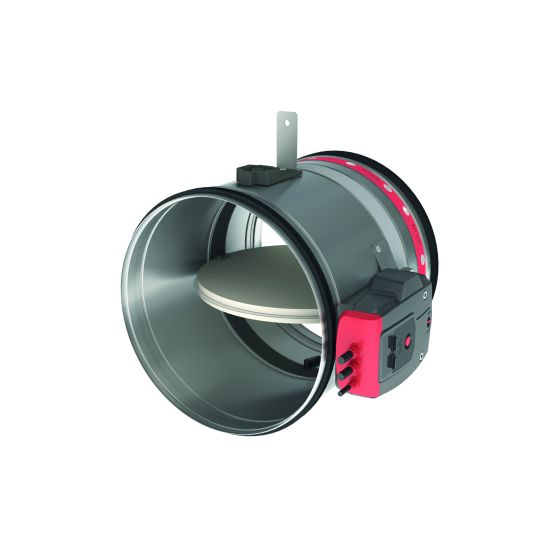

CR120 Serrande tagliafuoco circolare CE per piccoli diametri
Descrizione
Versione standard
codice CR120 + MFUS + FDCU
Con azionamento con servomotore elettronico ONE RFT:
codice CR120 + ONE T - 24 / 230 V FDCU
Con azionamento con servomotore Belimo:
codice CR120 + BFLT 24 / 230 V
Impiego e classificazione con comando meccanico, magnetico o motorizzato
-Parete leggera: EI 120 (ve i ↔ o) S – (500 Pa) (blocchi di gesso).
-Parete leggera: EI 120 (ve i ↔ o) S – (300 Pa) con sigillatura weichschott su parete in cartongesso.
-Solaio: EI 120 (ho i ↔ o) S – (500 Pa) calcestruzzo armato.
-Solaio: EI 90 (ho i ↔ o) S – (500 Pa) calcestruzzo aerato.
Versioni a richiesta
Caratteristiche
Pala in refrattario da 20 mm di spessore.
Dimensioni: da Ø 100 a Ø 315
Guarnizione perimetrale termo-espandente.
2 microinterruttori (uno di inizio ed uno di fine corsa) già installati.
Facilità di installazione.
Superficie libera ottimizzata e perdita di carico minima. Totale assenza di leverismi.
Prestazione acustica ottimale.
Tenuta d’aria classe C secondo EN1751.
Adatta per installazione a incasso.
Adatto per parete rigida, pavimento rigido e parete leggera (cartongesso).
Non richiede manutenzione.
Per uso in ambienti interni.
Temperatura di esercizio: max. 50°C
Caratteristiche attuatore ONE RFT
Le principali caratteristiche dell’attuatore ONE Rf-t sono le seguenti:
• bassissimo consumo energetico in stand-by (0,12 W) che permette un consumo di energia fino a 5 volte inferiore rispetto ai tradizionali servomotori installati nelle serrande tagliafuoco;
• lo stato di apertura della serranda tagliafuoco è visibile tramite indicatore posto sull'attuatore, inoltre un led indica se il dispositivo è alimentato;
• il dispositivo di attivazione termica principale permette di effettuare test operativi anche in assenza della rete elettrica;
• un ulteriore dispositivo di attivazione è integrato nell'attuatore al fine di rilevare un possibile incendio all'esterno del condotto;
• la sostituzione del fusibile è facile e veloce. L'alloggiamento del fusibile si trova nel corpo del servomotore e può anche esser utilizzato come foro di ispezione per una telecamera endoscopica;
• il reset manuale della serranda può essere eseguito mediante una comune batteria da 9 Volt alcanina. Con una sola batteria si possono eseguire fino a 50 cicli di reset;
• involucro IP54 in polimero tecnico resistente agli urti.
• è presente una coppia di microinterruttori di inizio e fine corsa. Sia i cavi di alimentazione e di posizione sono sovradimensionati e ben identificati.
• Alimentazione 24 VCA/VCC (-10/+20%) o 230 VCA (-15/+15%).
Principio di minima distanza
LE SERRANDE TAGLIAFUOCO CR120 POSSONO ESSERE INFATTI INSTALLATE ACCOPPIATE E REALMENTE ATTIGUE AD UNA PARETE, AD UN SOFFITTO O AD UN PAVIMENTO.

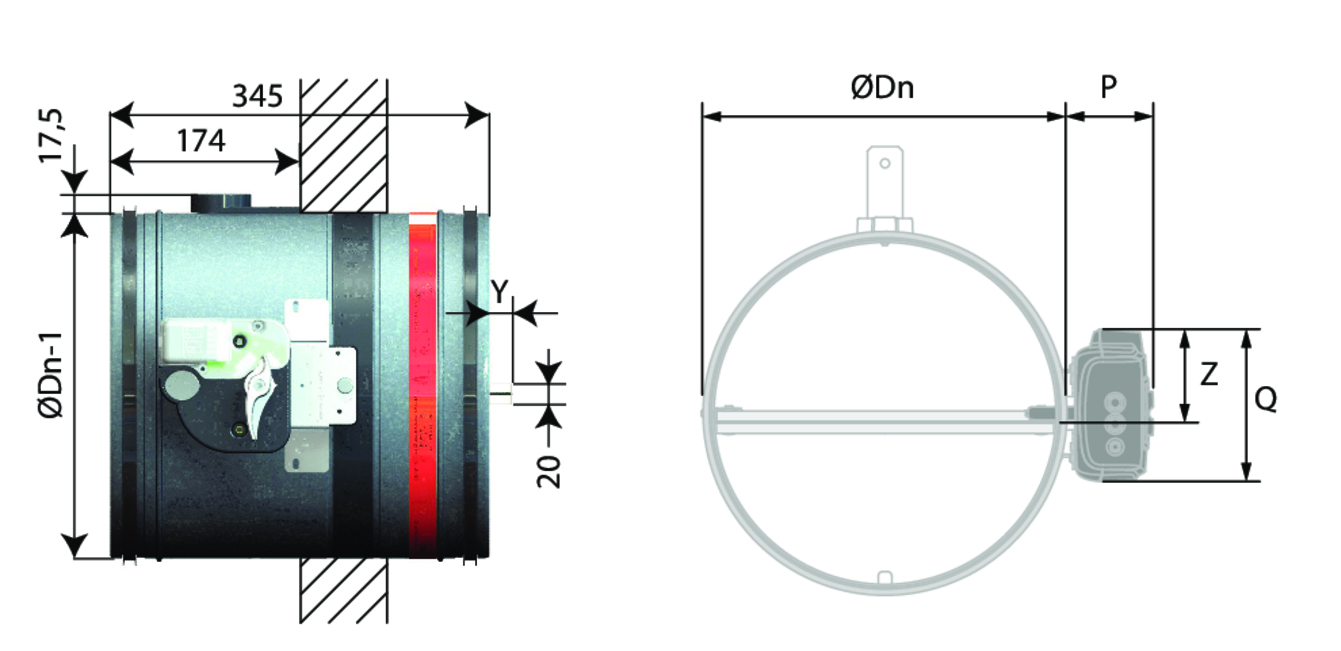

Dimensioni:
y: fuoriuscita della pala lato parete
| ØDn [mm] | 315 |
| x (mm) | - |
| y (mm) | 20 |
| MFUS | ONE | BFLT | |
| P (mm) | 72 | 80 | 63 |
| Q (mm) | 123 | 136 | 100 |
| Z (mm) | 70 | 75 | 58 |
Listino prezzi
| diametro | manuale | ONE T 24V | ONE T 230V | BFLT 24V | BFLT 230V |
| mm | euro | euro | euro | euro | euro |
| 100 | 187,64 | 531,93 | 555,12 | 531,11 | 576,42 |
| 125 | 191,18 | 535,39 | 558,43 | 534,40 | 579,67 |
| 150 | 196,18 | 540,28 | 563,16 | 539,03 | 584,34 |
| 160 | 198,16 | 542,25 | 565,03 | 540,90 | 586,21 |
| 200 | 205,23 | 549,12 | 571,64 | 547,43 | 592,77 |
| 250 | 219,25 | 562,84 | 584,88 | 560,48 | 605,80 |
| 300 | 230,07 | 573,42 | 595,05 | 570,55 | 615,84 |
| 315 | 233,30 | 576,57 | 598,08 | 573,53 | 618,84 |

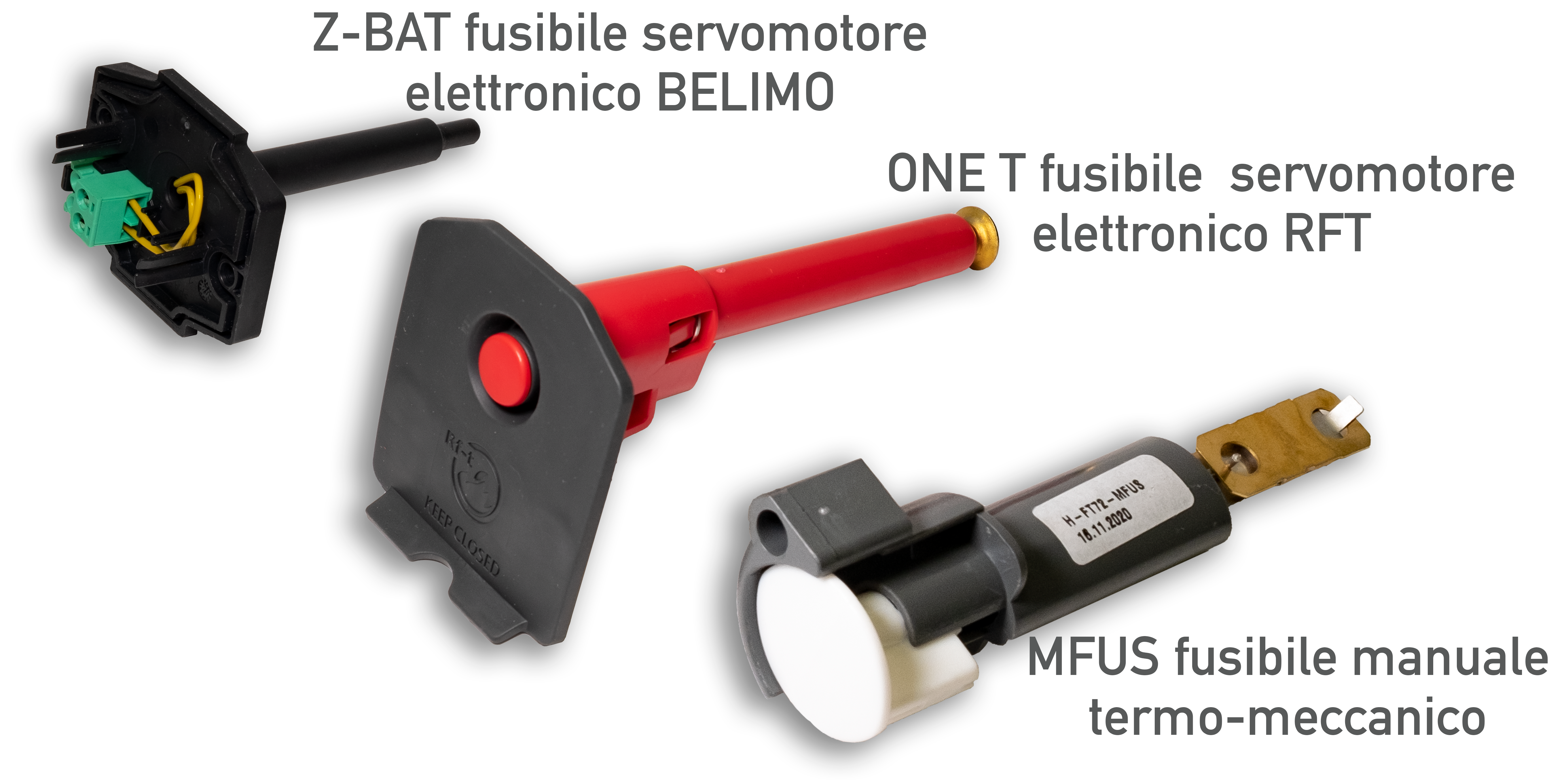

Fusibili di ricambio
| Descrizione | Euro |
| MFUS fusibile manuale termo-meccanico | 16,13 |
| ONE T fusibile per servomotore elettronico RFT | 66,56 |
| Z-BAT fusibile per servomootore elettronico BELIMO | 66,56 |
SERRANDE TAGLIAFUOCO: la corretta installazione della serranda
Per garantire le prestazioni e il rispetto della norma vigente sulle serrande tagliafuoco, è necessario seguire il corretto metodo di installazione.
L’installazione della serranda tagliafuoco in una parete o un solaio, deve seguire le prescrizioni per la corretta posa, come riportato nel manuale allegato ad ogni serranda o anche presente nella scheda tecnica del prodotto scaricabile dal ns. sito www.ecoclima.com.
Il tema della corretta installazione e tamponatura è un’attività delicata e spesso non del tutto alla portata di ogni installatore.
Ecoclima grazie alla collaborazione con Rf-t propone un'ampia gamma di serrande tagliafuoco rettangolari e circolari tutte marcate CE, provviste dell’omologazione DIBt Deutsche Institut für Bautechnik, con un sistema di installazione e tamponatura basato sul metodo WEICHSCHOTT, rapido e adatto anche per aperture di grandi dimensioni.
Il sistema di tamponatura è composto dai pannelli rivestiti antifuoco, dal sigillante a base acrilica e dalla vernice endotermica antifuoco.
I pannelli CFS-CT B proteggono dal fuoco gli attraversamenti di aperture (anche grandi) con spessore minimo 100 mm sia in parete che a solaio, sono preverniciati di colore bianco, facili da tagliare e non espongono a nessun rischio da fibra minerale.
Le dimensioni dei pannelli sono (LxPxH) 1000x600x50 mm e la densità approssimativa è di 140 Kg/mc.
Il sigillante antifuoco a base acrilica CFS-S ACR C, viene utilizzato in combinazione con il pannello rivestito antifuoco, per la tamponatura di piccole aperture grazie anche alla facilità di applicazione e distribuzione del prodotto.
La vernice antifuoco CFS-S ACR PW, viene utilizzata in combinazione con il pannello rivestito antifuoco, per la tamponatura di medie e grandi aperture, è facile da applicare e distribuire ed efficace anche con un solo strato di prodotto.
Maggiori informazioni sono disponibili nella sezione ANTINCENDIO del catalogo >>
