GZ60 Griglie tagliafuoco

Immagine
Immagine

Descrizione:

Griglie con resistenza al fuoco fino a EI60 installabili in diverse applicazioni murarie e certificate secondo EN1634-1, EN 1364-1 E 1364-2.
Facili da installare ed esteticamente gradevoli possono essere fornite in 3 colorazioni diverse: RAL 9022 standard, RAL 9016 e RAL 7024 a richiesta.

Caratteristiche:

Alette in materiale intumescente resistente al fuoco fino a 100°C.
Il modello standard prevede la mancanza della cornice prevista solo su richiesta come anche la controcornice necessaria nel caso si voglia ottenere una griglia di transito resistente al fuoco.

Impiego:

La griglia GZ60 può essere impiegata come griglia tagliafuoco o come griglia di transito in parete rigida, pavimento rigido, parete in cartongesso e pannelli in legno.
Non è adatta per essere installata su condotte o su box canalizzati.
In caso di utilizzo come griglia di transito, la movimentazione dell’aria deve avvenire in modo naturale senza nessun movimento forzato (es. locale in pressione o depressione).

Accessori:

GZKF cornice fissa per configurazione tipo griglia.
GZKV controcornice per configurazione tipo griglia di transito.

Nota importante:

La griglia GZ60 è testata nelle costruzioni standardizzate secondo la norma EN 1634-1 / EN 1364-1 / EN 1364-2.
I risultati raggiunti sono validi per strutture di supporto simili con una resistenza al fuoco, spessore e densità uguale o superiore alla costruzione di supporto utilizzata durante la prova.

Tabella certificazioni

installazione sucaratteristichecertificazione
parete rigidaparete in calcestruzzo aerato spessore ≥ 100 mmEI 60 (Ve i ↔ o) / EW 90 (Ve i ↔ o)
pavimento rigidopavimento in calcestruzzo aerato spessore ≥ 100 mmEI 60 (ho i ↔ o)
parete leggeracartongesso spessore ≥ 100 mmEI 60 (Ve i ↔ o)
Porta in pannello di legnoPannelli in legno spessore ≥ 50 mm
EI 60 (Ve i ↔ o)
EW 60 (Ve i ↔ o)

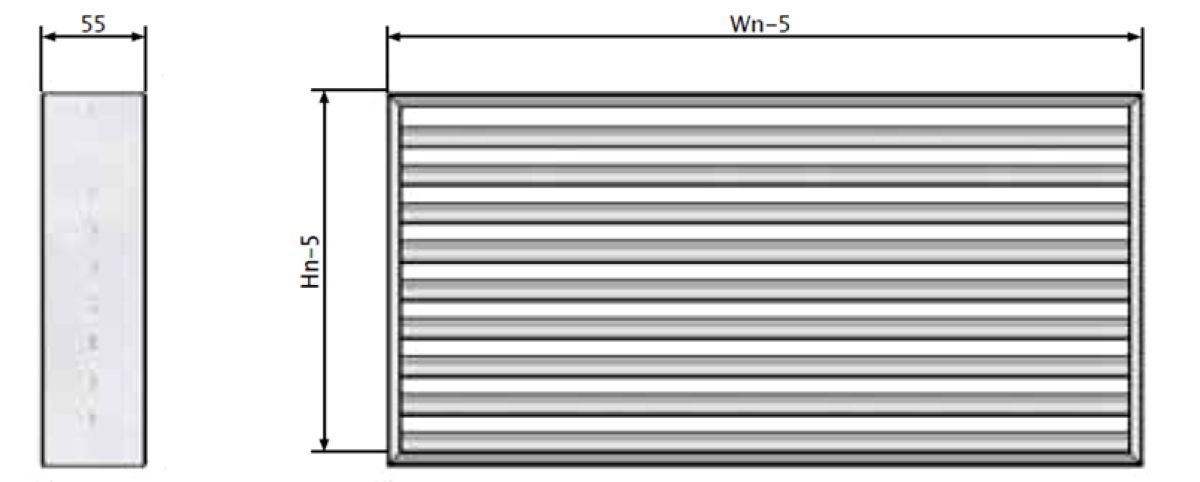

Dimensioni e Listino prezzi GZ60 RAL 9022

Hn: altezza (mm)Wn: Base (mm)
100150200250300350400450500550600650700750800
euroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuroeuro
100109,63 132,43 155,17 161,67 181,60 206,23 227,42 253,29 253,68 277,74 296,27 320,28 338,79 362,79 381,33
150141,49 173,63 205,74 217,02 245,21 282,28 310,47 347,46 348,85 383,19 409,31 443,72 469,85 504,28 530,43
200153,18 129,34 220,38 265,89 299,52 345,01 378,59 424,13 425,01 467,26 498,47 540,76 571,97 614,23 645,41
250181,01 222,80 265,58 321,29 363,13 419,79 461,64 518,35 520,18 572,74 611,59 664,23 703,08 755,71 794,54
300203,36 250,63 297,92 363,10 410,34 475,50 522,74 587,92 589,78 650,34 694,15 754,68 798,59 859,10 902,96
350238,29 293,74 349,19 425,55 481,00 557,30 612,81 689,19 691,41 762,35 813,82 884,71 936,23 1.007,14 1.058,64
400260,67 321,54 382,49 467,26 528,21 613,04 673,96 758,71 761,13 839,84 896,43 975,19 1.031,77 1.110,50 1.167,09
