EAFS Flange stampate
Descrizione:
Flange stampate.
Caratteristiche:
Materiale: acciaio zincato spessore 15/10
A richiesta:
In acciaio inox.
Listino prezzi

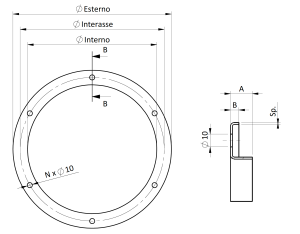

| modello diametro | Ø interno (mm) | Ø Interasse (mm) | Ø Esterno (mm) | N (n° fori) | A (mm) | B (mm) | flangia stampata EAFS |
| euro | |||||||
| 80 | 82 | 110 | 140 | 4 | 11,5 | 8 | 6,58 |
| 100 | 102 | 136 | 162 | 4 | 11 | 9,5 | 6,58 |
| 120 | 122 | 155 | 179 | 4 | 12 | 9,5 | 8,28 |
| 140 | 142 | 175 | 198 | 4 | 12 | 8 | 8,53 |
| 150 | 152 | 182 | 210 | 4 | 12,5 | 10 | 8,77 |
| 160 | 162 | 191 | 215 | 5 | 12,5 | 6,5 | 9,01 |
| 180 | 182 | 212 | 239 | 5 | 12,5 | 8 | 9,50 |
| 200 | 202 | 233 | 259 | 6 | 17 | 7 | 9,74 |
| 220 | 222 | 251 | 279 | 6 | 17,5 | 6,5 | 10,23 |
| 240 | 242 | 275 | 300 | 6 | 13 | 8 | 11,45 |
| 250 | 252 | 281 | 309 | 6 | 17 | 6,5 | 11,94 |
| 280 | 282 | 310 | 339 | 6 | 13 | 7,5 | 13,40 |
| 300 | 302 | 330 | 354 | 6 | 17 | 7 | 13,64 |
| 320 | 322 | 351 | 380 | 8 | 15 | 7,5 | 14,37 |
| 350 | 352 | 382 | 410 | 8 | 14,5 | 9,5 | 15,10 |
| 380 | 382 | 410 | 439 | 8 | 11,5 | 9,5 | 15,83 |
| 400 | 402 | 433 | 461 | 8 | 12 | 10 | 16,81 |
| 420 | 422 | 453 | 477 | 8 | 13,5 | 8 | 17,78 |
| 450 | 452 | 480 | 515 | 10 | 15,5 | 8 | 18,76 |
| 480 | 482 | 514 | 544 | 10 | 12 | 10 | 19,24 |
| 500 | 502 | 533 | 562 | 10 | 21 | 7 | 19,73 |
| 520 | 522 | 555 | 587 | 12 | 17,5 | 7 | 28,74 |
| 550 | 552 | 585 | 614 | 12 | 17,5 | 8,5 | 30,69 |
| 580 | 582 | 614 | 645 | 12 | 17 | 8 | 32,88 |
| 600 | 602 | 633 | 663 | 14 | 20,5 | 13 | 34,59 |
